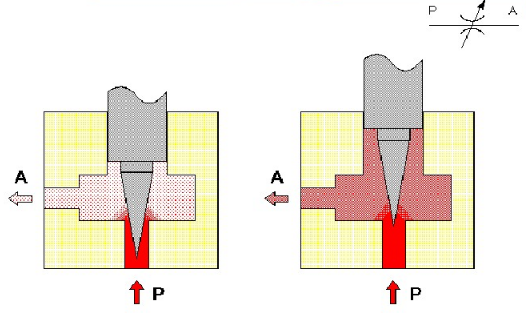

1. Válvula de aguja
La válvula de aguja es una válvula de compensación con un tapón de aguja que se utiliza principalmente para regular el flujo de aire. La válvula de aguja tiene las ventajas de una estructura simple y de bajo costo.
Figura 1 —— Válvula de aguja

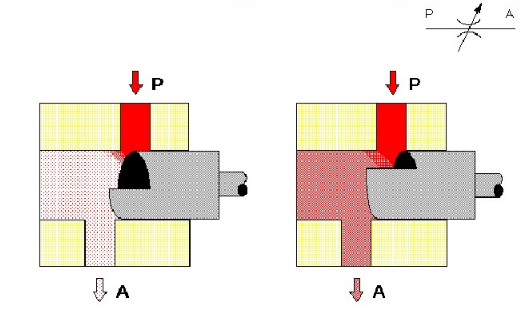

2. Válvula de tapón de separación
La válvula de tapón de separación tiene una trayectoria de flujo corta y estrecha, lo que significa que su acción es prácticamente independiente de la viscosidad del fluido de trabajo. La válvula de tapón de separación se puede ajustar con precisión, pero el costo de fabricación es alto.
Figura 2 —— Válvula de tapón de separación
3. Válvula de estrangulamiento ajustable

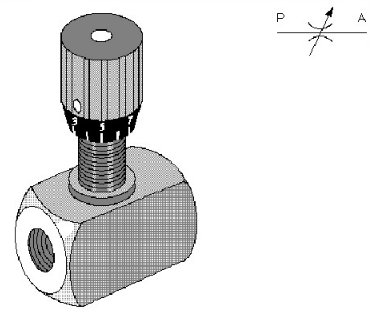

La ilustración muestra la válvula de estrangulamiento ajustable real.
Figura 3 —— Válvula de estrangulamiento ajustable
(1) Válvula estranguladora unidireccional ajustable
La válvula de estrangulamiento unidireccional ajustable está compuesta por una válvula de estrangulamiento ajustable y una válvula unidireccional. En la dirección de cierre del estrangulador unidireccional ilustrada (desde el puerto A al puerto B), el fluido de trabajo sale a través de la válvula del estrangulador ajustable.
La válvula de estrangulamiento unidireccional ajustable se puede usar con válvulas de alivio o bombas de desplazamiento variable para cambiar la velocidad.

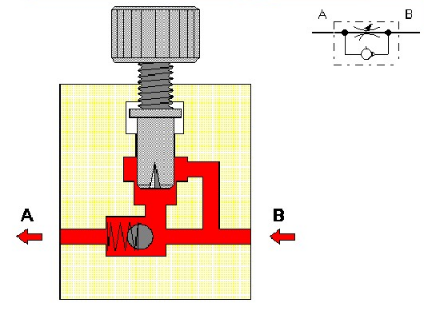

Figura 4 —— Válvula de estrangulamiento unidireccional ajustable 1

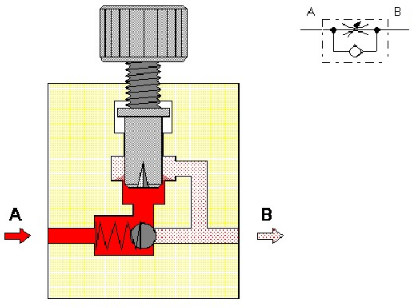

En la dirección opuesta (del puerto B al puerto A), no hay estrangulamiento, es decir, el fluido de trabajo puede fluir libremente.
Figura 5 —— Válvula de estrangulamiento unidireccional ajustable 2
4. Válvula de control de velocidad

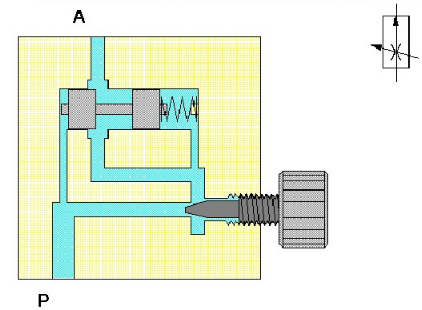

La válvula de control de velocidad proporciona un caudal constante independiente de los cambios en su presión de entrada y salida. La ilustración muestra que la válvula de control de velocidad está en la posición de reposo.
Figura 6 —— Válvula de control de velocidad
