Sistema hidráulico

 Presión hidráulica, impulsor y presión de aire. El fluido hidráulico se realiza de acuerdo con el siglo XVII, el principio de presión hidrostática de Pascal para impulsar el desarrollo de una tecnología emergente, el Reino Unido.en 1795 • Braman Joseph (Joseph Braman, 1749-1814), en el agua de Londres como medio para formar una prensa hidráulica utilizada en la industria, el nacimiento de la primera prensa hidráulica del mundo. El trabajo de los medios en 1905 será reemplazado por aceite-agua y másmejorado.

  Después de la Primera Guerra Mundial (1914-1918), debido a la extensa aplicación de la transmisión hidráulica, especialmente después de 1920, el desarrollo fue más rápido. Componentes hidráulicos a finales del siglo XIX, aproximadamente a principios del siglo XX, solo 20 años.Comenzó a entrar en la fase formal de la producción industrial. 1925 Vickers (F. Vikers) la invención de la bomba de paletas de presión equilibrada, componentes hidráulicos para la moderna transmisión industrial o hidráulica del establecimiento gradual.de la fundación. A principios del siglo XX, G • Constantes de las conductas de la energía llevadas a cabo mediante la investigación teórica y práctica; en 1910 en la transmisión hidráulica (acoplamiento hidráulico, convertidor de par hidráulico,etc.) Aportaciones, para que estas dos áreas del desarrollo.

  El período de la Segunda Guerra Mundial (1941-1945), en los Estados Unidos, el 30% de las aplicaciones de máquinas herramienta en la transmisión hidráulica. Cabe señalar que el desarrollo de la transmisión hidráulica en Japón que en Europa y Estados Unidosy otros países durante casi 20 años después. Antes y después, en 1955, el rápido desarrollo del accionamiento hidráulico de Japón, establecido en 1956, "Industria hidráulica". Cerca de 20 a 30 años, el desarrollo de la hidráulica rápida de Japón.Transmisión, un líder mundial.

  Transmisión hidráulica Hay muchas ventajas destacadas, se usa ampliamente, como el uso industrial general de maquinaria de procesamiento de plásticos, la presión de maquinaria, máquinas herramientas, etc .; maquinaria operativa maquinaria de ingeniería,maquinaria de construcción, maquinaria agrícola, automóviles, etc .; maquinaria metalúrgica de la industria del hierro y el acero, equipos de elevación, tales como dispositivos de ajuste de rodillos; Proyectos de agua civil con control de inundaciones y dispositivos de compuerta, cama.Instalaciones de ascensores, puentes y otras manipulaciones de instituciones; instalaciones de centrales eléctricas de turbinas de velocidad, centrales nucleares, etc .; envíe desde la cubierta maquinaria pesada (cabrestante), las puertas de proa, la válvula de cierre, el propulsor de popa, etc .;Antena gigante de tecnología especial con dispositivos de control, boyas de medición, movimientos como el escenario giratorio; Dispositivos militares de control industrial utilizados en artillería, dispositivos antirrolling de barcos, simulación de aeronaves, aviones retráctiles.Dispositivos de control del tren de aterrizaje y timón y otros dispositivos.

  Un sistema hidráulico completo consta de cinco partes, a saber, componentes de potencia, la implementación de componentes, componentes de control, componentes auxiliares y aceite hidráulico.

El papel de los componentes dinámicos del fluido motriz original en energía mecánica a la presión que el sistema hidráulico de las bombas, es alimentar todo el sistema hidráulico. La estructura de la forma de engranajes de la bomba hidráulica sonBomba generalmente, bomba de paletas y bomba de pistón.

  La implementación de componentes (como cilindros hidráulicos y motores hidráulicos), que es la presión del líquido, se puede convertir en energía mecánica para impulsar la carga en un movimiento alternativo de línea recta o rotacionalmovimiento.

  Componentes de control (es decir, las diversas válvulas hidráulicas) en el sistema hidráulico para controlar y regular la presión del líquido, el caudal y la dirección. Según las diferentes funciones de control, válvula de control de presión hidráulica.Se puede dividir en válvulas, válvulas de control de flujo y válvulas de control direccional. Las válvulas de control de presión se dividen en beneficios válvula de flujo (válvula de seguridad), válvula de alivio de presión, válvula de secuencia, relés de presión, etc .; válvulas de control de flujoincluyendo acelerador, ajuste de las válvulas, conjuntos de válvulas de desvío de flujo, etc .; la válvula de control direccional incluye una válvula de una vía, una válvula de control de fluido de una vía, una válvula de lanzadera, una válvula, etc. Bajo el control de diferentes formas, puede serdividida en la válvula del interruptor de control de la válvula hidráulica, la válvula de control y establecer el valor de la válvula de control de relación.

  Componentes auxiliares, incluidos tanques de combustible, filtros de aceite, juntas de tuberías y tubos, sellos, manómetro, nivel de aceite, como dólares de aceite.

  El aceite hidráulico en el sistema hidráulico es el trabajo del medio de transferencia de energía, hay una variedad de categorías de aceite mineral, aceite de emulsión, moldeado hidráulico y salto.

  El concepto de bomba de engranajes es muy simple, ya que se trata de dos de las formas más básicas de engranajes del mismo tamaño en una estrecha colaboración de interacción mutua con la carcasa giratoria, la carcasa interna similar a la & quot; 8 & quot; Forma, los dos engranajes montados.En el interior, el diámetro del engranaje y trabajar estrechamente con ambos lados y concha. Desde la extrusora, el material inhaló en la boca de dos engranajes intermedios, y lleno del espacio, con los dientes a lo largo de la cáscara del movimiento giratorio, elDos horas finales desde la dentadura.

  Hablando en términos de engranaje, también conocido como dispositivo de bomba de desplazamiento positivo, es decir, dentro del cilindro como un pistón, cuando un diente a otro espacio dental del fluido, el líquido se exprimió mecánicamente para remar. Porque el liquidoEs incompresible, por lo que el líquido y el diente al mismo tiempo no podrán ocupar el mismo espacio, por lo que el líquido ha sido descartado. Debido al engranaje de malla constante, este fenómeno ocurre en una fila y, por lo tanto, la bombaproporciona una exportación continua para excluir la cantidad de un giro de cada bomba, el volumen de descarga es el mismo. Con la rotación continua del eje de transmisión, el fluido de la bomba se descarga continuamente. La bomba fluye directamente a la velocidad delbomba. De hecho, hay poca bomba de la pérdida de fluido, lo que hace que el funcionamiento de las bombas no pueda alcanzar el 100% de eficiencia, ya que estos fluidos están acostumbrados a ambos lados de la lubricación de rodamientos y engranajes, y el cuerpo de la bomba tampoco es posiblesin espacio, no puede ser que el 100% del fluido descargado de la exportación, por lo que una pequeña cantidad de pérdida de fluido es inevitable. Sin embargo, una buena bomba puede quedarse sin material para la mayoría, todavía podrá alcanzar el 93% ~ 98%eficiencia.

  Para el cambio de viscosidad o densidad en el fluido del proceso, la bomba no se verá afectada demasiado. Si hay un amortiguador, por ejemplo, en el lado de exportación, una fila o un filtro limitador, las bombas empujarán el fluido a través de ellos. Si el amortiguadorcambios en su trabajo, es decir, si los filtros se ensucian, bloquean o limitan en la parte posterior de la hipertensión, la bomba mantendrá un flujo constante, hasta que el dispositivo se encuentre en las partes más débiles del límite mecánico (generalmente equipado)con un limitador de par). Para la velocidad de una bomba, de hecho, hay restricciones, que dependen principalmente del fluido del proceso, si la transmisión es de aceite, la bomba puede girar a alta velocidad, pero cuando el fluido es una viscosidad alta del polímero fundido,Tales restricciones serán reducidas significativamente. Promover el flujo de sangre en el lado de admisión del espacio de los dos dientes es muy importante, si no se llena, este espacio está lleno, la bomba no podrá descargar el flujo de precisión, por lo queEl valor de PV (presión × velocidad) también es un factor limitante y es una variable de proceso. Como resultado de estas restricciones, los fabricantes de bombas de engranajes proporcionarán una gama de productos, es decir, diferentes especificaciones y emisiones (por semana).a la emisión de volumen). Estas bombas se ajustarán a la aplicación específica de la tecnología para permitir que el sistema alcance una capacidad y un precio óptimos.

  El engranaje del eje de la bomba PEP-II y un total de una especie endurecida con tecnología, serán una vida útil más larga. Tipo "D" que lleva una combinación de mecanismo de lubricación forzada, de modo que la superficie del polímero por el rodamiento, y vuelva a laImportar el lado de la bomba para asegurar una lubricación efectiva del eje de rotación. Esta característica reduce la degradación de los polímeros y la posibilidad de ser varados. El mecanizado de precisión del cuerpo de la bomba puede ser un eje de engranaje de tipo D con precisiónRodamientos para asegurar el eje del engranaje no excéntrico para evitar el desgaste del engranaje. La estructura y el labio de sellado PTFE de Parkool sellado refrigerados por agua sellados juntos. Este sello del eje no toca realmente la superficie, es el principio del sellado.De polímero a un estado semimolteno de enfriamiento y la formación de autosellado. También se puede utilizar el sellado Rheoseal, sellarlo dentro de la mesa se realiza un procesamiento de ranura en espiral inversa, el polímero se puede importar de nuevo a la antipresión. A fin de quePara facilitar la instalación, el fabricante ha diseñado la instalación de un perno de anillo, para que la brida e instale otra línea de equipos, lo que facilita la fabricación de la brida del tubo. PEP-II con una bomba de engranajes con la bomba paracoinciden con las especificaciones de los elementos calefactores para el usuario correspondiente, lo que garantiza un rápido calentamiento y control del calor. Calentando el cuerpo y la bomba de diferentes maneras, el daño a estos componentes se limita a una placa, la bomba no tiene nadahacer con el todo.

  Bomba de engranajes mediante un motor independiente, para bloquear eficazmente los alcances superiores de la pulsación de presión y las fluctuaciones de flujo. La bomba de engranajes en la salida de la fluctuación de presión se puede controlar dentro del 1%. En la extrusionLa línea de producción que utiliza una bomba de engranajes puede aumentar la tasa de flujo de salida del material en la extrusora para reducir la cizalla y el tiempo de residencia para reducir la temperatura de extrusión y la fluctuación de la presión con el fin de mejorar la productividad ycalidad del producto.

  El papel del sistema hidráulico es ayudar a la humanidad a trabajar. Principalmente por la implementación de componentes para rotar o presionar en un movimiento recíproco.

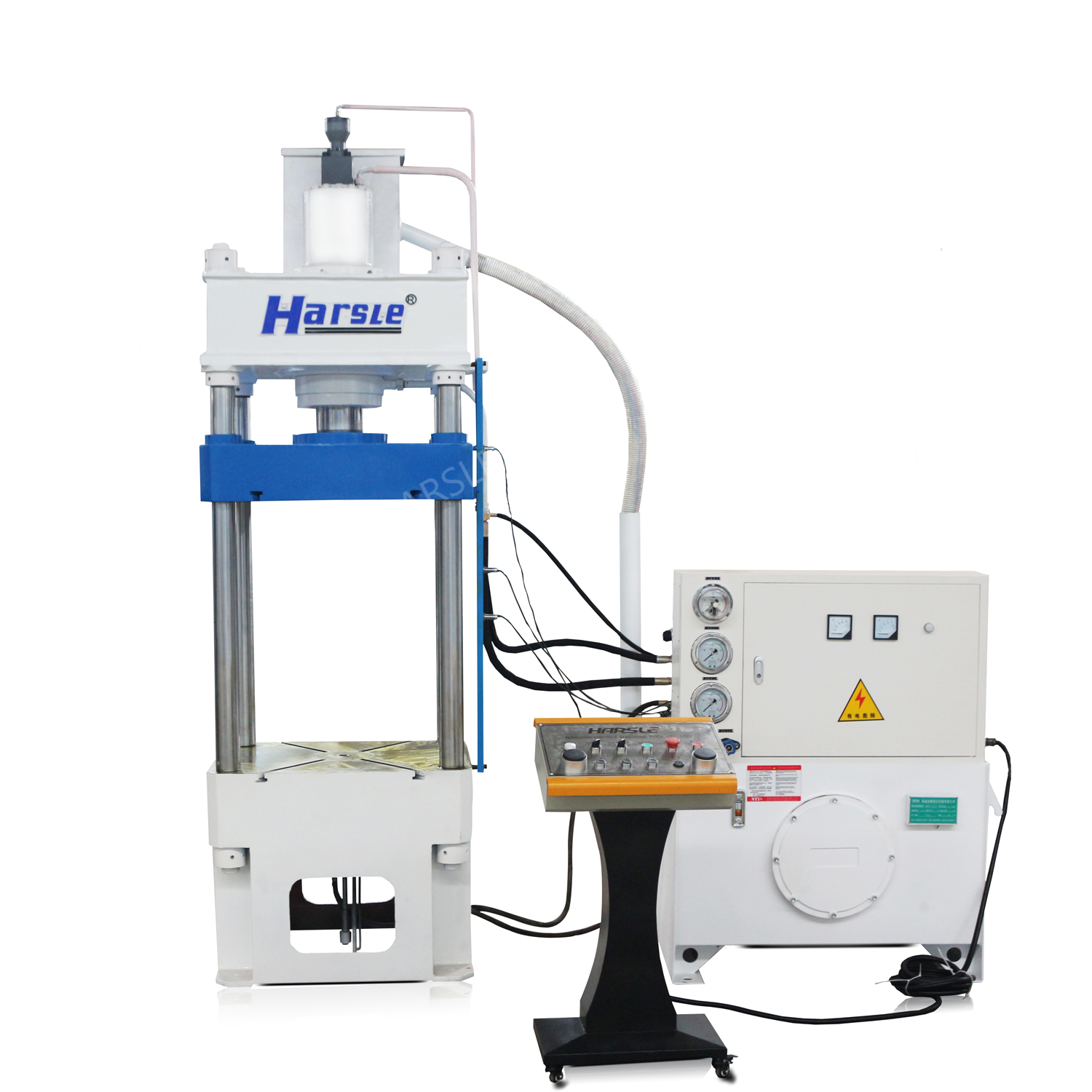

  Principio hidráulico: consta de dos cilindros de diferentes tamaños y composición de fluido en el fluido lleno de agua o aceite. El agua se llama & quot; prensa hidráulica & quot ;; dicha máquina hidráulica "llena de aceite". Cada uno de los dos líquidos un deslizamiento.pistón, si el aumento en el pistón pequeño en la presión de un cierto valor, de acuerdo con la ley de Pascal, pistón pequeño a la presión de la presión a través del líquido que pasa al pistón grande, la parte superior del pistón recorrerá un largo camino por recorrer.

  El área de la sección transversal basada en el pistón pequeño es S1, más un pistón pequeño en la presión hacia abajo en el F1. Por lo tanto, un pequeño pistón en la presión del líquido a P = F1 / SI, puede ser del mismo tamaño en todas las direcciones a la transmisión de líquido.

  & quot; Por el pistón grande también es equivalente a la presión inevitable P. Si el pistón grande es el área de sección transversal S2, la presión P en el pistón en la presión ascendente generada F2 = PxS2 El área de sección transversal es un múltiplo pequeño deLa sección transversal del pistón. Del tipo conocido para agregar un pequeño pistón de una fuerza menor, el pistón tendrá una gran fuerza, por lo que la máquina hidráulica utilizada para eliminar madera contrachapada, aceite, extraer objetos pesados, como la forjaacero.

  El sistema hidráulico y la señal de control de potencia hidráulica están compuestos por dos partes, el control de señal de algunas partes de la potencia hidráulica utilizada para impulsar el movimiento de la válvula de control.

  Parte de la potencia hidráulica significa que el diagrama del circuito utilizado para mostrar las diferentes funciones de la interrelación entre los componentes. Contiene la fuente de bomba hidráulica, motor hidráulico y componentes auxiliares; hidráulicola parte de control contiene una variedad de válvulas de control, utilizadas para controlar el flujo de aceite, presión y dirección; Cilindro operativo o hidráulico con motores hidráulicos, según los requisitos reales de su elección.

  En el análisis y diseño de la tarea real, el diagrama de bloques general muestra el funcionamiento real del equipo. La flecha hueca indica el flujo de la señal, mientras que las flechas sólidas que la energía fluyen.

  Circuito hidráulico básico de la secuencia de acción. Componentes de control (dos válvulas de cuatro vías) y el resorte para restablecer para la implementación de componentes (cilindro hidráulico de doble efecto), así como la extensión y retracción delVálvula de alivio abierta y cerrada. Para la implementación de componentes y componentes de control, las presentaciones se basan en los símbolos de diagrama de circuito correspondientes, también se introdujeron símbolos de diagrama de circuito listos para usar.

  Principio de funcionamiento del sistema, puede activar todos los circuitos para codificar. Si la primera implementación de componentes tiene el número 0, los componentes de control asociados con el identificador son 1. Fuera con la implementación de componentescorrespondiente al identificador de los componentes pares, y luego retracción e implementación de los componentes correspondientes al identificador de los componentes impares. Circuito hidráulico realizado no solo para tratar números, sino también paralidiar con la ID del dispositivo real, con el fin de detectar fallos del sistema.

  DIN ISO1219-2: definición estándar del número de composición del componente, que incluye las siguientes cuatro partes: ID del dispositivo, ID del circuito, ID del componente e ID del componente. Todo el sistema, si solo hay un dispositivo, se puede omitir el número de dispositivo

  En la práctica, otra forma es codificar todos los componentes del sistema hidráulico para los números en este momento, los componentes y el código de los componentes deben ser coherentes con la lista de números. Este método es particularmente aplicable a complejosSistema de control hidráulico, cada lazo de control es el número correspondiente con el sistema.

  Con la transmisión mecánica, la transmisión eléctrica en comparación con el accionamiento hidráulico tiene las siguientes ventajas:

  1, una variedad de componentes hidráulicos, puede fácilmente y flexiblemente a la disposición.

  2, peso ligero, tamaño pequeño, inercia pequeña, respuesta rápida.

  3, para facilitar la manipulación del control, permitiendo una amplia gama de regulación de velocidad continua (rango de velocidad de 2000: 1).

  4, para lograr la protección de sobrecarga automáticamente.

  5, el uso general de aceite mineral como medio de trabajo, el movimiento relativo puede ser de superficie autolubricante, larga vida útil.

  6, es fácil lograr un movimiento lineal.

  7, es fácil lograr la automatización de las máquinas, cuando el control conjunto del uso electrohidráulico, no solo puede lograr un mayor grado de automatización del proceso, y se puede lograr el control remoto.

  Las deficiencias del sistema hidráulico:

  1, como resultado de la resistencia al flujo de fluidos y la fuga de los más grandes, por lo tanto, menos eficiente. Si no se maneja adecuadamente, las fugas no solo son sitios contaminados, sino que también pueden provocar incendios y explosiones.

2, rendimiento vulnerable como resultado del impacto del cambio de temperatura, sería inadecuado en las condiciones de temperatura alta o baja.

  3, la fabricación de componentes hidráulicos de precisión requiere una mayor, más costosa y, por ende, el precio.

  4, debido a la fuga de medio líquido y la compresibilidad y no puede ser estrictamente la relación de transmisión.

  5, la transmisión hidráulica no es fácil descubrir las razones de la falla; Los requisitos de uso y mantenimiento para un mayor nivel de tecnología.

  En el sistema hidráulico y su sistema, el dispositivo de sellado para evitar fugas del trabajo de los medios dentro y fuera del polvo y la intrusión de cuerpos extraños. Los sellos desempeñaban el papel de componentes, a saber, sellos. Medio resultará enLa fuga de residuos, la contaminación y la maquinaria ambiental e incluso dan lugar a mal funcionamiento de maquinaria y equipos para accidentes personales. Las fugas dentro del sistema hidráulico causarán una caída brusca de la eficiencia volumétrica, que asciende aA menos de la presión requerida, ni siquiera puede trabajar. El sistema microinvasivo de partículas de polvo, puede causar o exacerbar el desgaste de los componentes hidráulicos por fricción y, además, provocar fugas.

  Por lo tanto, los sellos y el dispositivo de sellado son componentes importantes del equipo hidráulico. La confiabilidad de su trabajo y vida, es una medida del sistema hidráulico, un indicador importante de lo bueno o lo malo. Además del espacio cerrado, sonel uso de sellos, de modo que dos superficies de acoplamiento adyacentes de la brecha entre la necesidad de controlar el líquido puedan sellarse siguiendo la brecha más pequeña. En el sello de contacto, presionado en el estilo de auto-sellado y auto-apretado auto-apretado sello (es decir,labios sellados) dos.

  Las tres enfermedades del sistema hidráulico.

  1, como resultado del medio de transmisión de calor (aceite hidráulico) en la velocidad de flujo en varias partes de la existencia de diferentes, lo que resulta en la existencia de un líquido dentro de la fricción interna de líquidos y tuberías al mismo tiempoHay fricción entre la pared interior, que es el resultado de las razones hidráulicas de la temperatura del aceite. La temperatura conducirá a un aumento de las fugas internas y externas, reduciendo su eficiencia mecánica. Al mismo tiempo como unComo resultado de la alta temperatura, se producirá una expansión del aceite hidráulico, lo que resultará en un aumento de la compresión, por lo que la acción no puede ser un muy buen control de la transmisión. Solución: el calor es el carácter característico de la mecánica del sistema hidráulico.No solo para minimizar la erradicación. Utilice un aceite hidráulico de buena calidad, la disposición de tuberías hidráulicas debe evitarse en la medida de lo posible la aparición de curvas, el uso de tuberías y accesorios de alta calidad, válvulas hidráulicas, etc.

  2, la vibración de la vibración del sistema hidráulico es también uno de su malestar. Como resultado del aceite hidráulico en la tubería, el impacto de alta velocidad y la válvula de control para abrir el cierre del impacto del proceso son los siguientes:Razones para el sistema de vibración. Una fuerte acción de control de vibración causará un error en el sistema, el sistema también será uno de los errores más sofisticados del equipo, lo que provocará fallas en el sistema. Soluciones: la tubería hidráulica debe serFijado para evitar curvas cerradas. Para evitar cambios frecuentes en la dirección del flujo, no se pueden evitar las medidas de amortiguación; se debe hacer un buen trabajo. Todo el sistema hidráulico debe tener buenas medidas de amortiguación, evitando al mismo tiempo el local externo.Oscilador en el sistema.

  3, la fuga de la fuga del sistema hidráulico dentro y fuera de la fuga de fuga. La fuga se refiere al proceso con la fuga que se produjo en el sistema, como el pistón-cilindro hidráulico en ambos lados de la fuga, el controlCarrete de la válvula y cuerpo de la válvula, como por ejemplo entre la fuga. Aunque no hay fugas internas de pérdida de fluido hidráulico, pero debido a fugas, el control de los movimientos establecidos puede verse afectado hasta que la causa falle el sistema. Medios exterioresla aparición de fugas en el sistema y las fugas entre el entorno externo. La fuga directa de aceite hidráulico al ambiente, además del sistema afectará el ambiente de trabajo, no causará suficiente presiónEl sistema para desencadenar un fallo. La fuga en el medio ambiente del aceite hidráulico también fue el peligro de incendio. Solución: el uso de sellos de mejor calidad para mejorar la precisión de mecanizado de los equipos.

  Los componentes hidráulicos serán de alto rendimiento, alta calidad, alta confiabilidad, el sistema establece la dirección de desarrollo; a la baja potencia, bajo ruido, vibración, sin fugas, así como control de contaminación, medios a base de aguaaplicaciones para adaptarse a los requisitos ambientales, tales como la dirección de desarrollo; el desarrollo de componentes mini-hidráulicos de alta densidad, inteligencia, mecatrónica y micro-luz altamente integrados; uso activo de nuevosTécnicas, nuevos materiales y electrónica, sensores y otros de alta tecnología.

  Acoplamiento hidráulico para alta velocidad de alta potencia y desarrollo integrado de equipos de transmisión hidráulica, desarrollo de acoplamiento hidráulico de agua a velocidad media y el campo de aplicaciones automotrices para desarrollar reductores hidráulicos,mejorar la confiabilidad del producto y las horas de trabajo MTBF; convertidor de par hidráulico para el desarrollo de productos de alta potencia, piezas y componentes para mejorar la tecnología del proceso de fabricación para mejorar la confiabilidad y promover la computacióntecnología, el desarrollo del convertidor de par hidráulico y la tecnología de transmisión de cambio de potencia que soporta el uso de; La viscosidad del fluido de embrague debería aumentar la calidad de los productos, la formación de volumen a alta potencia y altadirección de la velocidad.

  Industria neumática: productos de tamaño pequeño, peso ligero, bajo consumo de energía, cartera integrada de desarrollo, la implementación de los diversos tipos de componentes, estructura compacta, alta precisión de posicionamiento de la dirección dedesarrollo; Componentes neumáticos y tecnología electrónica, a la dirección inteligente del desarrollo; rendimiento de componentes a alta velocidad, alta frecuencia, alta respuesta, alta vida, alta temperatura, dirección de alto voltaje, comúnmenteLubricación sin aceite usado, aplicación de nueva tecnología, nueva tecnología y nuevos materiales.

(1) utilizó componentes hidráulicos de alta presión y la presión de trabajo continuo para alcanzar 40Mpa, la presión máxima para alcanzar los 48Mpa instantáneos;

  (2) diversificación de la regulación y control;

  (3) para mejorar aún más el rendimiento de la regulación, aumentar la eficiencia del tren motriz;

  (4) Desarrollo y transmisión mecánica, hidráulica y de potencia del equipo compuesto de ajuste de la cartera;

  (5) desarrollo del ahorro de energía, función del sistema eficiente de energía;

  (6) para reducir aún más el ruido;

  (7) Aplicación de tecnología de rosca de válvulas de cartucho hidráulico, estructura compacta, para reducir el derrame de petróleo.
