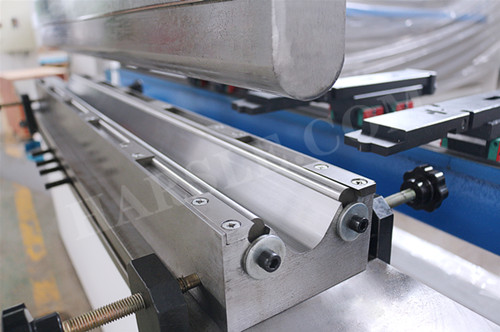

La relación entre el ancho de la ranura del freno de prensa inferior y el tamaño de R

Cuando el cliente requiera que el ángulo R de la hoja que se dobla a 90 ° es extremadamente pequeño, podemos usar la ranura de chapa para doblar y también podemos procesar el molde superior de la máquina de flexión especial (el molde superior requiere la resistencia del borde del cuchillo Para ser particularmente bueno, la información sobre herramientas es entre 0.1 y 0.2). También descubrimos que el ancho del surco también es crítico para el tamaño del ángulo R. Por ejemplo, usamos 8 ranuras anchas para el estándar de placa de 1.0 mm, de modo que el ángulo R extruido es idealmente R1.

Si presiona 20 ranuras anchas, la parte superior de la placa se moverá hacia abajo debido a la matriz superior, y la profundidad de la lámina alcanzará un cierto ángulo. Luego sabemos que el área de 20 ranuras de ancho es más grande que el área de ritmo de 8 ancho. Cuando se usa una presión de surco de 20 ancho, el área estirada también se hace más grande y el ángulo R también aumenta.

En el caso de que haya un requisito para que el ángulo R de la hoja no pierda el molde de la máquina de flexión, tratamos de tener un pequeño surco para presionar. Si es normal, todavía operamos de acuerdo con el grosor estándar de la placa y el ancho de la ranura de 1: 8.
