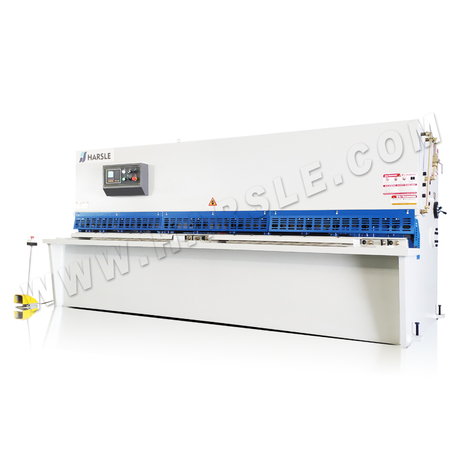

Cizalla hidráulica QC11K-4×2500 con sistema de control E21S.El máquina de esquilar es una máquina que utiliza una cuchilla para realizar un movimiento lineal alternativo en relación con la otra cuchilla para cortar la placa.Con la ayuda de la hoja superior móvil y la hoja inferior fija, se utiliza un espacio de hoja razonable para aplicar fuerza de corte a las placas de metal de varios espesores, de modo que las placas se rompan y se separen según el tamaño requerido.La cizalla es un tipo de maquinaria de forja y su función principal es la industria de procesamiento de metales.Los productos se utilizan ampliamente en la aviación, la industria ligera, la metalurgia, la industria química, la construcción, los barcos, los automóviles, la energía eléctrica, los electrodomésticos, la decoración y otras industrias para proporcionar la maquinaria especial requerida y juegos completos de equipos.
1、La estructura aerodinámica de la máquina soldada logra una alta rigidez;la máquina está diseñada por ANSYS Software. que puede garantizar la fiabilidad y precisión de la cizalla.
2、Los motores para el tope trasero están controlados por un inversor, que puede lograr una alta precisión de posicionamiento de 0,05 mm del tope trasero al cambiar la frecuencia y el voltaje del motor.
3、Cuchilla superior con dos filos y cuchilla inferior con cuatro filos (6Crw2Si).
4、El eje X (calibre trasero) y el tiempo de corte se pueden programar mediante el controlador del sistema E21S, que puede almacenar hasta 40 grupos de programas.
5、El pie de presión puede fijar la hoja de metal durante el corte operación que puede eliminar el error de operación.
6、La sobrecarga hidráulica se puede proteger con una válvula de desbordamiento, la cremallera de la cuchilla regresa con cilindros de nitrógeno.
7、El interruptor de pie con botón de emergencia puede detener la máquina inmediatamente cuando ocurre un accidente.
8、El ajuste del espacio entre las cuchillas superior e inferior puede lograr un mejor rendimiento de corte.
9、Los brazos delanteros con regla y bolas giratorias pueden garantizar la precisión de corte y alimentar el material fácilmente.
 E21S ●Control de movimiento del tope trasero (eje X). ●Controle el motor de CA o el inversor. ●Posicionamiento inteligente y unilateral. ●Función de conteo de piezas de trabajo. ●Doble salida digital programable. ●40 programas almacenados, 25 pasos por programa. ●Copia de seguridad/restauración de parámetros con una sola tecla. ●Unidad para mm/pulgada. ●Idioma para chino / inglés. |
| No. | Artículo | Unidad | 4*2500 | |
| 1 | Espesor máximo de corte | milímetro | 4 | |
| 2 | Longitud máxima de corte | milímetro | 2500 | |
| 3 | La profundidad de la garganta | milímetro | 150 | |
| 4 | Ángulo de corte | ° (grado) | 30'~1°30' | |
| 5 | Velocidad cortante | Tiempo de corte/minutos | 16~35 | |
| 6 | Cuchilla de corte | longitud | milímetro | 1300*2 |
| cantidad | piezas | 2 (superior) + 2 (inferior) | ||
| 7 | Calibrador trasero | viajar | milímetro | 600 |
| velocidad | mm/s | 180 | ||
| exactitud | milímetro | ±0,02 | ||
| 8 | Brazos delanteros | longitud | milímetro | 800 |
| cantidad | piezas | 3 | ||
| 9 | Cilindro de presión de resorte | piezas | 10 | |
| 10 | Motor principal | kilovatios | 5.5 | |
| 11 | Sistema de control | / | E21S | |
| 12 | Dimensión | (L*An*Al)mm | 3200*1500*1800 | |
| 13 | Peso | kg | 3500 | |
| No. | Artículo | Unidad | Cantidad |
| 1 | Cuchilla de corte | colocar | 1 |
| 2 | Brazos de apoyo delanteros | pedazo | 3 |
| 3 | Interruptor de pie | pedazo | 1 |
| 4 | Junta tórica y junta combinada | colocar | 1 |
| 5 | Pernos de cimentación | colocar | 1 |
| 6 | pistola de aceite | pedazo | 1 |
| 7 | llave Allen | colocar | 1 |
| 8 | Herramienta de inflado de nitrógeno | colocar | 1 |
| 9 | Operación manual | Copiar | 1 |
