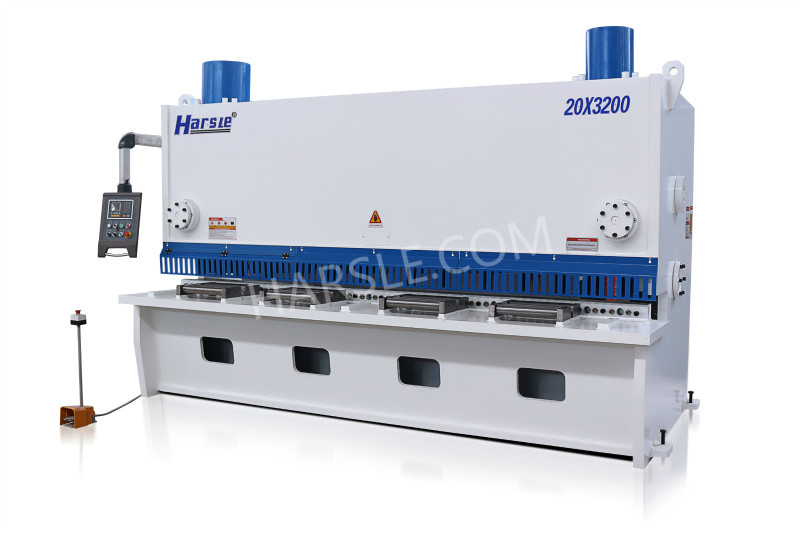

Máquina de corte QC11K-20 × 3200 con sistema de control E21S, máquina de corte de placa de lámina de acero.
● La estructura de la máquina soldada simplificada logra una alta rigidez; La máquina está diseñada por el software ANSYS.que puede garantizar la confiabilidad y precisión de la máquina de corte.
● Los motores para el medidor posterior están controlados por inversor, que puede lograr una alta precisión de posicionamiento 0.05 mm del medidor posterior cambiando la frecuencia y el voltaje del motor.
● La cuchilla superior con dos bordes de corte y la cuchilla inferior con cuatro bordes de corte (6CRW2SI).
● El eje X (medidor posterior) y el tiempo de corte pueden ser programados por el controlador del sistema E21S, que puede almacenar hasta 40 grupos de programas.
● Presionar el pie puede arreglar la lámina de metal durante el corte Operación que puede eliminar el error de operación.
● La sobrecarga hidráulica puede protegerse mediante válvula de desbordamiento, retornos de la rejilla de cuchillo por cilindros de nitrógeno.
● El interruptor de pie con el botón de emergencia puede detener la máquina inmediatamente cuando ocurra el accidente.
● Ajustar el espacio de cuchillo entre las cuchillas superior e inferior puede lograr un mejor rendimiento de corte.
● Los brazos delanteros con regla y bolas de rodillo pueden garantizar la precisión de corte y alimentar el material fácilmente.
 ● Control de movimiento de medidor de retroceso (eje x). ● Control del motor o inversor de CA. ● Posicionamiento inteligente y unilateral. ● Función de conteo de piezas de trabajo. ● Salida digital doble programable. ● 40 programas almacenados, 25 pasos por programa. ● Una copia de seguridad / restauración clave de los parámetros. ● Unidad para mm / pulgada. ● Idioma para chino / inglés. |
| No. | Artículo | Unidad | 20*3200 | |
| 1 | Espesor de corte máximo | mm | 20 | |
| 2 | Longitud de corte máximo | mm | 3200 | |
| 3 | La profundidad de la garganta | mm | 200 | |
| 4 | Ángulo de corte | ° （Grado) | 30 '~ 3 ° | |
| 5 | Velocidad cortante | Tiempo de corte/minutos | 12 ~ 20 | |
| 6 | Cuchilla de corte | longitud | mm | 1100*3 |
| cantidad | pcs | 3 (superior) +3 (abajo) | ||
| 7 | Calibrador trasero | viajar | mm | 800 |
| velocidad | mm/seg | 180 | ||
| precisión | mm | ± 0.02 | ||
| 8 | Brazos delanteros | longitud | mm | 800 |
| cantidad | pcs | 3 | ||
| 9 | Cilindro de presión de resorte | pcs | 12 | |
| 10 | Motor principal | KW | 22 | |
| 11 | Sistema de control | / | E21s | |
| 12 | Dimensión | (L*w*h) mm | 4100*2300*2700 | |
| 13 | Peso | kg | 18500 | |
| No. | Artículo | Unidad | Cantidad |
| 1 | Cuchilla de corte | colocar | 1 |
| 2 | Brazos de apoyo delantero | trozo | 3 |
| 3 | Interruptor de pie | trozo | 1 |
| 4 | Junta tórica y junta de combinación | colocar | 1 |
| 5 | Pernos de base | colocar | 1 |
| 6 | Pistola de petróleo | trozo | 1 |
| 7 | llave Allen | colocar | 1 |
| 8 | Herramienta de inflación de nitrógeno | colocar | 1 |
| 9 | Operación manual | Copiar | 1 |
