Máquina de freno de prensa hidráulica

Vistas:29     Autor:Editor del sitio     Hora de publicación: 2018-07-20      Origen:Sitio

Preguntar

Imágenes (1)

Freno de la prensa hidráulica

  Descripción

  La posición más baja del ariete en una prensa está convencionalmente limitada por topes rígidos. Los topes requieren ajuste para cada carrera al trabajar piezas que tienen una pluralidad de diferentes desplazamientos. Para poder configurar las piezas de trabajoen una serie de operaciones consecutivas, se requieren cambios rápidos en la posición de las paradas.

  Es un objeto de la presente invención proporcionar una prensa plegadora con topes ajustables en la que los topes pueden ajustarse según un programa preestablecido.

  De acuerdo con la presente invención, se proporciona una prensa hidráulica con un conjunto de topes en cada extremo de la mesa de prensa que se puede ajustar e introducir y sacar de manera selectiva e individual de la posición de trabajo.

  Las paradas están dispuestas en una cabeza giratoria en cada extremo de la mesa.

  Las características y objetos de la invención serán más evidentes a partir de la siguiente descripción con referencia a los dibujos adjuntos en los que:

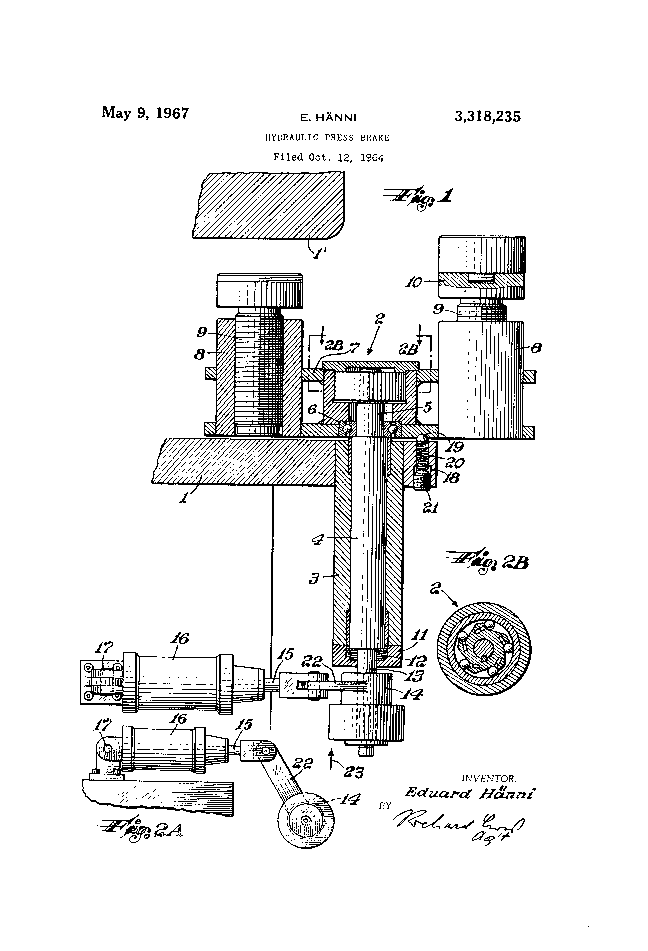

  HIGO. 1 muestra la parte de una prensa plegadora que lleva la disposición de tope de la invención en una sección en alzado;

  HIGO. 2A es una vista en alzado en la dirección de la flecha 23 en la FIG. 1; y

  HIGO. 2B es una sección tomada en el plano de la línea 2B2B de la FIG. 1.

  La mesa 1 de un prensa plegadora hidráulica que tiene un ariete 1 'está equipada en cada extremo con un cabezal giratorio 2 (en el dibujo solo se muestra uno de dichos cabezales). El cabezal giratorio 2 está provisto de un manguito de cojinete 3 en el que se encuentra un árbol 4recibido.

  El árbol 4 tiene una parte reducida 5 sobre la cual el soporte de tope 7 del cabezal giratorio 2 está montado de manera giratoria por medio de cojinetes de bolas 6 (véase la figura 2B). Los ensambles de parada distribuidos en la periferia del transportador 7 consisten cada uno decarcasa del husillo 8 y un husillo 9 dispuesto roscado en su interior. Cada husillo 9 lleva un tope 10. Cuando se gira el husillo 9 en la carcasa 8, la posición vertical del tope 10 se puede ajustar con precisión. El arreglo es tal queLa rotación paso a paso del cabezal giratorio 2 hace que un único tope se alinee con el empujador 1 '.

  El extremo inferior del manguito de cojinete 3 lleva una tapa 11. Un muelle 12 está dispuesto en la tapa e impulsa al árbol 4 y al portador 7 a moverse hacia arriba. Una extensión 13 del árbol 4 que se proyecta hacia abajo desde el manguito 3 lleva unaun acoplamiento de rueda libre 14 que está conectado mediante un enlace 22 al vástago de pistón de un pistón (no mostrado) en un cilindro neumático 16, como puede verse en la FIG. 2A. El cilindro está montado en un pivote 17.

De la FIG. 2A, quedará claro que el enlace 22 actúa como un brazo oscilante y transmite el movimiento al acoplamiento 14 durante las carreras hacia adelante del vástago 15 del pistón, mientras que el acoplamiento puede circular libremente durante las carreras de retorno delvástago de émbolo. El acoplamiento 14 puede formarse, por ejemplo, como una rueda de trinquete.

Una bola de bloqueo 19 está dispuesta en un taladro 18 de la mesa 1 bajo la presión de un resorte 20. El muelle 20 apoya contra un miembro de cierre 21 en el taladro 18 y empuja la bola contra el soporte 7 que tiene depresiones alineadas radialmentecon las carcasas del huso 8.

  Los topes individuales 10 se ajustan de acuerdo con el programa que se va a llevar a cabo, y el cabezal giratorio se indexa después de cada etapa de trabajo mediante el vástago de pistón 15 y el cilindro neumático 16 hasta que la bola 19 se acopla a una depresión en elportador 7. El muelle 12 mantiene el cabezal giratorio 2 alejado de la mesa 1 durante su rotación. Durante la carrera de retorno del vástago 15 del pistón, el acoplamiento 14 gira libremente.

  Lo que yo reclamo es:

  1. En una prensa, en combinación:

  (a) una mesa de prensa;

  (b) un ariete que se puede mover hacia y desde dicha mesa en una dirección predeterminada;

  (c) un portador montado en dicha mesa para la rotación alrededor de un eje que se extiende en dicha dirección;

  (d) una pluralidad de paradas;

  (e) medios de fijación que fijan dichos topes a dicho soporte para un ajuste axial sobre los mismos, estando dichos topes dispuestos espacialmente alrededor de la periferia de dicho soporte para moverse hacia y desde las posiciones de alineación respectivas con dicho pistónen dicha dirección cuando dicho transportador gira alrededor de dicho eje; y(f) medios para indexar dicha portadora alrededor de dicho eje.

  2. En una prensa como se expone en la reivindicación 1, dichos medios de fijación incluyen roscas acopladas en dicho soporte y en cada parada.

  3. En una prensa como se expone en la reivindicación 1, dichos medios para indexar el transportador que incluyen un eje fijado de manera fija a dicho soporte, medios de acoplamiento de rueda libre en dicho eje y un motor alternativo accionado por fluido de presión conectado adicho eje mediante dichos medios de acoplamiento.

  4. En una prensa como se expone en la reivindicación 3, medios de cojinete interpuestos entre dicha mesa y dicho transportador en dicha dirección, y de manera elástica significa forzar axialmente a dicho portador lejos de dicha mesa.

  Reclamaciones (1)

  1. EN UNA PRENSA, EN COMBINACIÓN: (A) UNA TABLA DE PRENSA; (B) Una RAM movible hacia y lejos de dicha tabla en una dirección predetermi- nada; (C) UN PORTADOR MONTADO EN LA TABLA DICHA PARA LA ROTACIÓN ACERCA DE UN EJE QUE SE EXTIENDE EN DICHA DIRECCIÓN; (D) UNA PLURALIDADDE PARADAS (E) GARANTIZAR MEDIOS QUE GARANTIZAN LAS PARADAS DICHAS AL TRANSPORTADOR DICHO PARA EL AJUSTE AXIAL EN EL MISMO, DICHAS PARADAS QUE SE DISPONEN ESPACIALMENTE SOBRE LA PERIFERIA DE DICHO PORTADOR PARA
