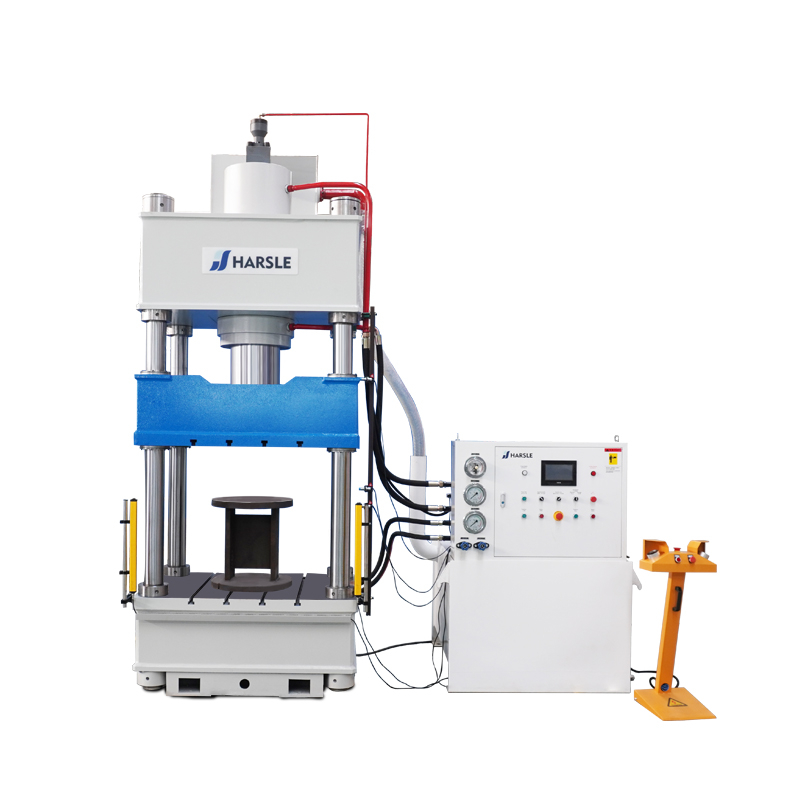

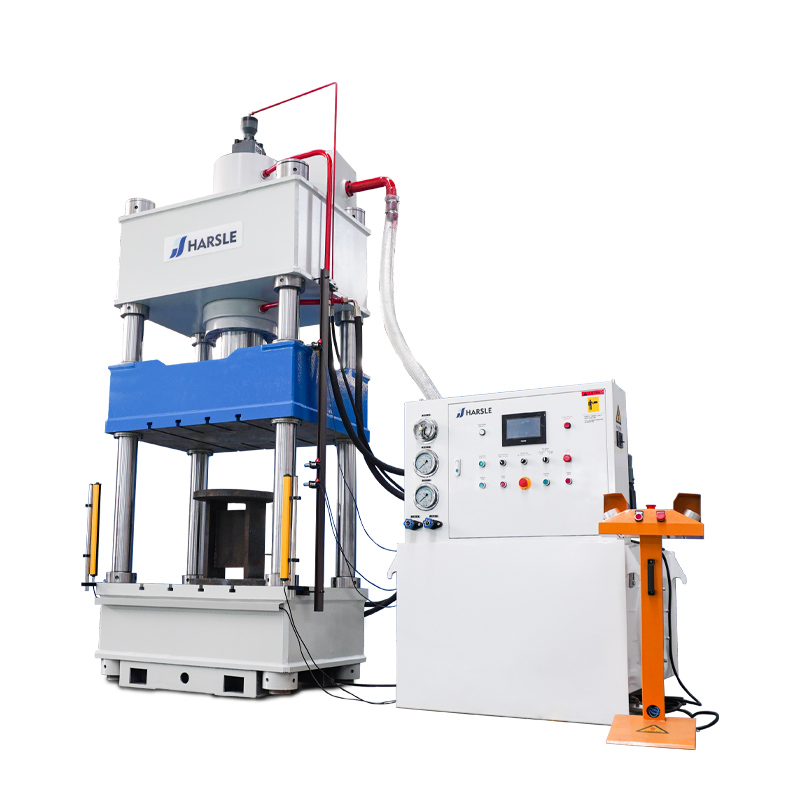

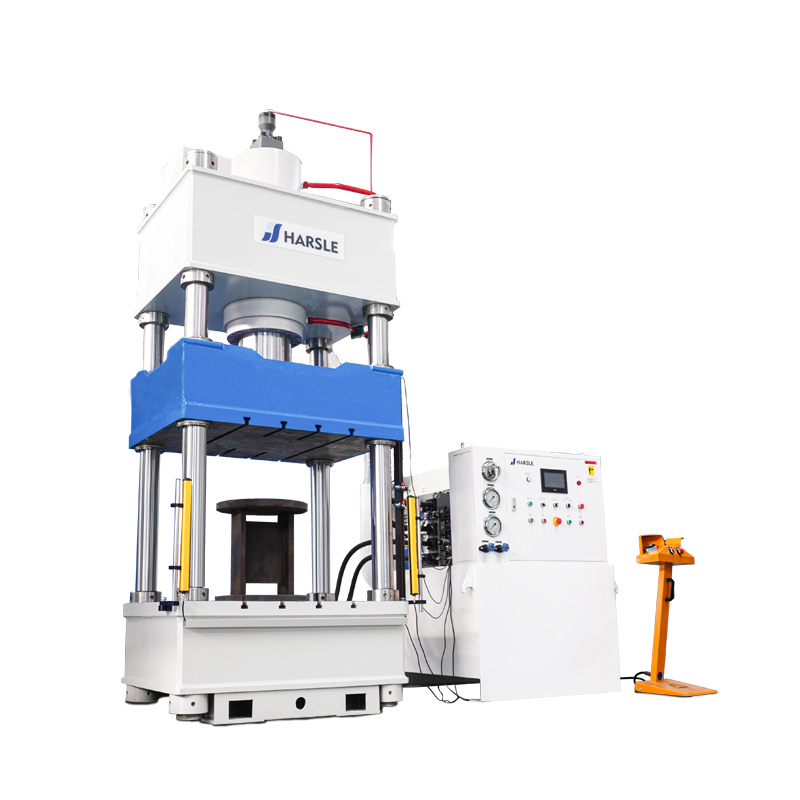

Máquina de prensa hidráulica de cuatro columnas Y32

1. Modo manual/ único/ ciclo
2. Estructura de la máquina de alta rigidez
3. Válvula hidráulica de cartucho integrado
4. Garantía de calidad de tres años
  • Y32
  • HARSLE
Estado de Disponibilidad:
Cantidad:

Características

La máquina de prensa hidráulica de cuatro columnas Y32 adopta tres vigas y cuatro columnas estructura, el sistema hidráulico adopta el circuito de aceite de válvula de cartucho, el sistema eléctrico adopta el circuito de control de relé o PLC, con ajuste y modo de operación semiautomática, toda la estructura de la máquina es simple, Acción compacta, económica y razonable, confiable, larga vida útil, pequeño impacto hidráulico, reduce la tubería de conexión y la fuga. Su presión de trabajo, velocidad de presión y rango de carrera se pueden ajustar dentro del rango especificado de acuerdo con las necesidades del proceso, y se pueden realizar dos tipos de proceso: presión constante y rango constante. En el caso de la formación de presión fija, existe un retraso de retención de presión y una carrera automática de retorno después de presionar. La tabla está equipada con un dispositivo eyector en el medio, que puede usarse como una almohadilla hidráulica para el proceso de formación de piezas dibujadas además de expulsar los productos.

Descripción del producto

prensa de potencia hidráulicaprensa de cuatro columnasprensa de cuatro columnasprensa de potencia hidráulicamáquina de prensa de goma hidráulica

Especificación

Artículo

Unidad

Y32-63

Y32-100

Y32-160

Y32-200

Y32-315

Y32-400

Y32-500

Y32-630

Fuerza nominal

Kn

630

1000

1600

2000

3150

4000

5000

6300

Fuerza nocaut

Kn

160

250

250

400

630

630

1000

1600

Luz

mm

800

800

1000

1120

1250

1250

1500

1500

Trapacen

mm

500

500

500

710

800

800

900

900

Golpeteo

mm

200

200

200

250

300

300

360

360

Velocidad

de

deslizar

Descendencia

mm/s

100

120

80

80

120

100

100

100

Prensado

mm/s

7

10

6-15

5-12

5-12

4-10

4-10

5-12

Devolver

mm/s

85

90

80

70

65

50

50

60

Mesa

área

L-R

mm

550

630

800

900

1200

1200

1400

1600

PENSIÓN COMPLETA

mm

630

630

800

900

1200

1200

1400

1600

Altura de la mesa sobre el piso

mm

700

700

550

550

700

700

715

500



General

dimensión

L-R

mm

2370

2200

2400

2450

2830

2850

3300

3600

PENSIÓN COMPLETA

mm

900

1200

1300

1300

1500

1500

1500

1800

Altura sobre el piso

mm

2770

2800

3200

3650

4300

4400

5400

5400

Fuerza de motor

KW

7.5

11

15

15

22

22

22

44


Artículo

Unidad

Y32-800

Y32-1000

Y32-1250

Y32-1600

Y32-2000

Y32-2500

Y32-3000

Nominal

Kn

8000

10000

12500

16000

20000

25000

30000

Fuerza nocaut

Kn

2000

2000

2000

2500

3150

4000

5000

Luz

mm

1500

1600

1500

1600

1800

2000

2000

Trapacen

mm

900

1000

900

1000

1200

1200

1200

Knockout Stoke

mm

360

450

400

450

450

500

500

Velocidad de

deslizar

Descendencia

mm/s

100

150

150

150

150

150

150

Prensado

mm/s

5-12

4-10

4-10

4-10

4-10

4-10

5-12

Devolver

mm/s

90

100

85

100

60

100

120

Mesa

área

L-R

mm

2000

2000

2500

2500

2500

3000

4000

PENSIÓN COMPLETA

mm

1600

1800

2000

2000

2000

2500

2600

Altura de la mesa sobre el piso

mm

300

300

200

200

200

200

200

General

dimensión

L-R

mm

4800

7010

5890

6500

6870

7630

8530

PENSIÓN COMPLETA

mm

2854

3000

3450

3900

2500

5000

4000

Altura sobre el piso

mm

5400

5740

6980

7500

7500

7840

8500

Fuerza de motor

KW

60

60

60

70

90

120

170
