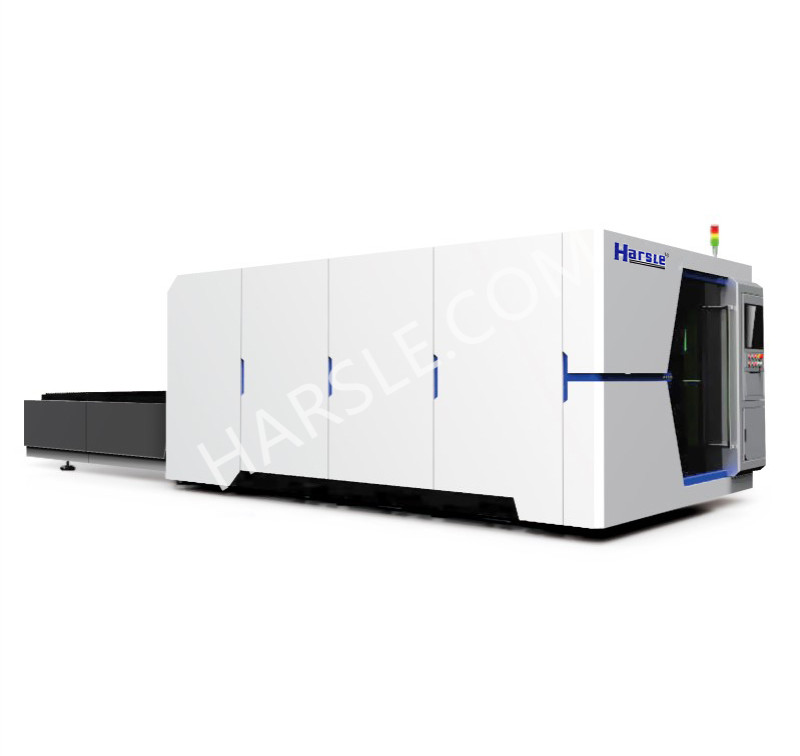

Máquina láser para la venta, HS-4000W-3015 Máquina de corte láser de fibra CNC de tipo cerrado con mesa de intercambio.
● Excelente calidad del haz: el punto de enfoque es más pequeño, la línea de corte es más fina, la eficiencia laboral es mayor, la calidad del procesamiento es mejor.
● Velocidad de corte muy alta: 2 veces la misma máquina de corte con láser CO2 de potencia.
● Estabilidad extremadamente alta utilizando el láser de fibra importado de los mundos, el rendimiento es estable y la vida útil de los componentes clave puede ser de hasta 100 mil horas.
● Eficiencia de conversión electroóptica extremadamente alta: la máquina de corte con láser de fibra es 3 veces más alta que la máquina de corte láser CO2 para la eficiencia de conversión óptica, el ahorro de energía y la protección del medio ambiente.
● Costo de uso extremadamente bajo: el consumo de energía de toda la máquina es solo del 20-30% del mismo tipo de máquina de corte con láser CO2.
● Costo de mantenimiento muy bajo: no hay gas láser; Transmisión de fibra óptica sin reflector, ahorra muchos costos de mantenimiento.
● Operación del producto y conveniencia de mantenimiento: transmisión de fibra óptica, no es necesario ajustar la ruta óptica.
● Efecto de la guía de luz súper flexible, tamaño de compleja, estructura compacta, requisitos de procesamiento fáciles de flexión.
● El sistema de control CNC de la máquina de corte láser profesional, la operación de la computadora, puede garantizar la calidad de corte, hace que el trabajo de corte sea más conveniente, la operación es más simple.
● La estructura de estilo de la máquina herramienta, el lecho de fundición y la aleación de aluminio de haz cruzado pueden resistir la velocidad y la aceleración.
● Para intercambiar la configuración de la mesa de trabajo, acortar el tiempo de espera y aumentar efectivamente la eficiencia laboral por más del 30%.
● La máquina adopta la unidad de sistema de servo de CA importada y el sistema de transmisión importada. El mecanismo de movimiento de la herramienta Themachine adopta la unidad de engranaje y la unidad de estante importados y la guía lineal, a fin de garantizar la alta precisión de alta velocidad y alta confiabilidad del equipo.
● El rack y el riel de guía adoptan un dispositivo de protección completamente sellado para evitar el movimiento de fricción sin aceite y la contaminación del polvo, mejorar la vida útil de las partes de la transmisión y garantizar la precisión del movimiento de la herramienta de mimes.
● El cabezal de corte con láser está equipado con el sistema de seguimiento de altura sin contacto de la incapacidad de entrada, que es sensible y precisa, evita la colisión entre el cabezal de corte y la placa de procesamiento, y garantiza la posición del enfoque de corte, y garantiza la estabilidad de la estabilidad de la calidad de la clase.
● La cabeza de corte láser puede soportar la presión de 2. 0MPA Gas, y el conjunto de ruta de gases de alta presión mejora la capacidad de corte de materiales de corte duro como el acero inoxidable.
● La máquina tiene un sistema de escape de humo de partición automática, buen efecto de escape de humo y pittleplution.
El sistema de enfriamiento del láser de fibra se combina con el sistema de enfriamiento de agua. La temperatura de la unidad de refrigeración se muestra en la tabla digital. La unidad de refrigeración se refrigerará automáticamente cuando la temperatura del agua excede la temperatura tepecificada. La unidad de refrigeración deja de enfriar wilautomáticamente cuando la temperatura del agua está por debajo de la temperatura especificada, y tiene la función de calefacción eléctrica.
El sistema de agua de la máquina de corte láser de fibra óptica consta principalmente de dos partes: una parte es el agua de enfriamiento que sale de la unidad de agua fría y ingresa al láser de dos maneras. Una forma de entrar en la parte principal del láser, enfriándolo, enfriándolo hasta la caja de control electrónica del láser y retomando la máquina de agua fría después del bucle.
Ordinal | Nombre | Canto | Fabricante |
Ⅰ | Fuente láser | ||
1 | Láser de fibra de 500W | 1 conjunto | Raycus |
2 | Fuente de alimentación láser | ||
Ⅱ | Ruta óptica externa y cabeza | ||
1 | Cabeza de corte láser especial | 1 conjunto | Suiza Raytools Zoom |
Ⅲ | Host de máquina herramienta | ||
1 | Cuerpo de máquinas herramienta | 1 conjunto | Investigación y desarrollo independientes |
2 | X、Estantería de engranajes del eje y | 1 conjunto | Taiwán YYC |
3 | Riel de guía lineal | 1 conjunto | Importación de Taiwán |
4 | Servo motor y conductor | 4 set | Yaskawa/Schneider |
5 | Reductor | 3 set | Japón Shimpo |
6 | Control de gas | 1 conjunto | Japón SMC |
7 | Accesorios de máquinas herramienta | 1 conjunto | Investigación y desarrollo independientes |
Ⅳ | Control numérico y sistema de software | ||
1 | Sistema de control numérico | 1 conjunto | Shanghai Cypcut |
(incluido el software de control) | |||
Ⅴ | Apéndice estándar | ||
1 | Mesa de cambio | 1 conjunto | Investigación y desarrollo independientes |
2 | Sistema agotador de humo | 1 conjunto | Investigación y desarrollo independientes |
3 | Dispositivo de descarga de escoria | 1 conjunto | Investigación y desarrollo independientes |
4 | Enfriador de precisión | 1 conjunto | Shenzhen teyu |
No. | Modelo de equipo | DC-HS4000W-3015 |
1 | Tipo de láser | Láser de fibra |
2 | Medio de trabajo láser | Yvo4 |
3 | Longitud de onda láser | 1070 mm |
4 | Potencia de salida nominal | 1000W |
5 | Calidad del haz | < 0.373mrad |
6 | X. | 1500 mm |
7 | S. | 3000mm |
8 | Accidente cerebrovascular del eje z | 120 mm |
9 | Colta de corte efectiva | 1500*3000 mm |
10 | Orientación axial Precisión de la mesa de trabajo | ≤ ± 0.03 mm/m |
11 | Precisión de posicionamiento repetible de la mesa de trabajo | ≤ ± 0.03 mm/m |
12 | Velocidad máxima de capacidad de carga de carga | 140m/min |
13 | Capacidad máxima de carga de la mesa de trabajo | 1500 kg |
14 | Número de fase | 3 |
15 | Voltaje nominal de la fuente de alimentación | 380V |
16 | Frecuencia actual | 50Hz |
17 | Nivel total de protección de energía | IP54 |
18 | Dimensión | 13790*3012*2057.5 mm |
19 | Peso | 17000 kg |
