Máquina laminadora de láminas de metal mecánica de tres rodillos W11

  • W11

  • HARSLE

Estado de Disponibilidad:
Cantidad:

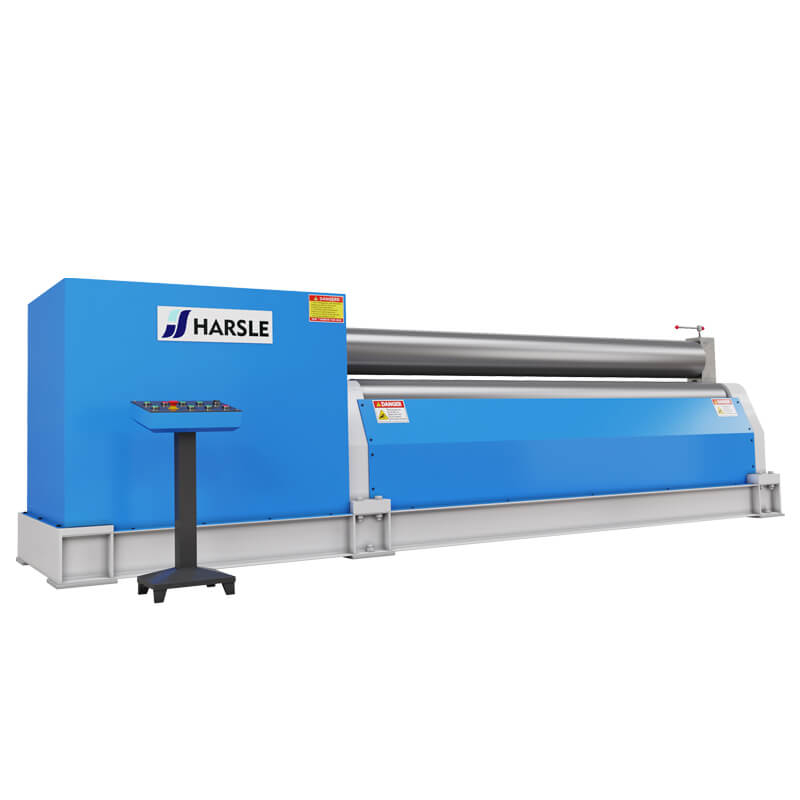

Máquina laminadora de láminas de metal mecánica de tres rodillos W11

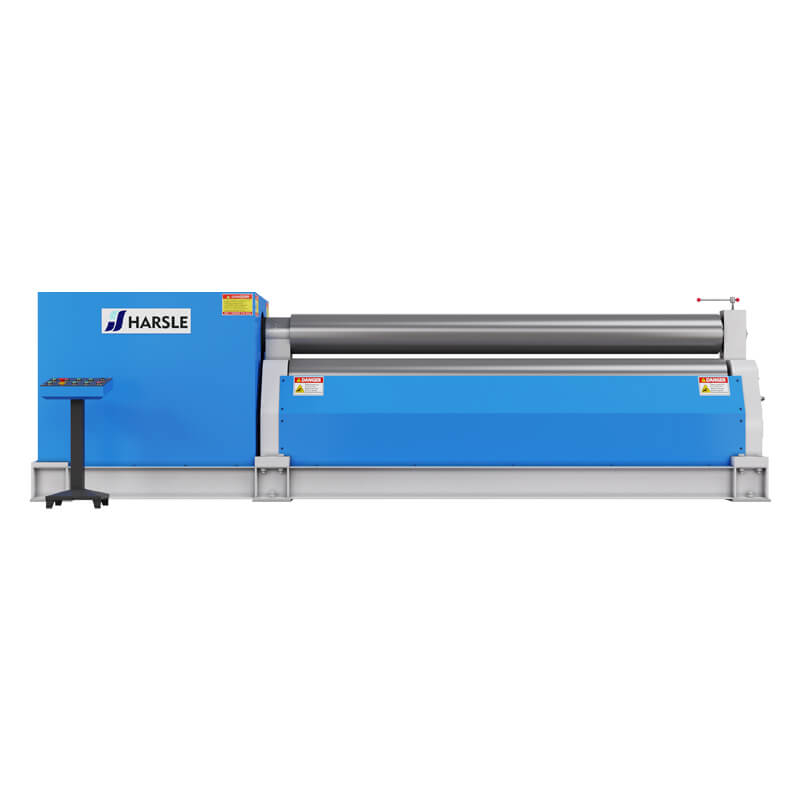

Máquina laminadora de láminas de metal mecánica de tres rodillos W11

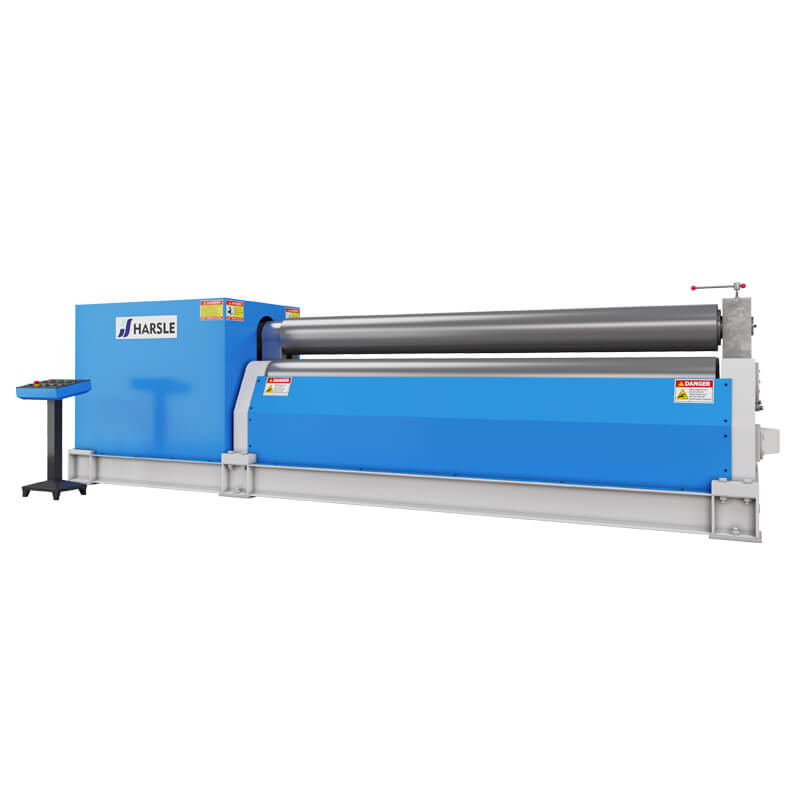

Máquina laminadora de láminas de metal mecánica de tres rodillos W11

Descripción del Producto

Descripción general

   La máquina bobinadora de placas de tres rodillos con ajuste superior simétrico totalmente mecánica W11 es un equipo común para doblar placas de metal.Los dos rodillos inferiores de la máquina son rodillos impulsores y son impulsados ​​para girar mediante la transmisión mecánica del motor y el reductor.El rodillo superior es un rodillo conducido y sube y baja mediante transmisión mecánica implementada por el motor, el reductor, un tornillo sin fin y un engranaje.La máquina bobinadora de placas multifuncional de tres rodillos tiene una matriz especial dispuesta en un lado del cuerpo volcado, y esta matriz especial tiene una función de doblado de secciones.Todas las acciones de la máquina están bajo control eléctrico concentrado, lo que hace que la operación sea simple y el mantenimiento conveniente.La máquina es un equipo de bobinado de placas económico, sencillo y práctico.

* El rodillo inferior es accionado por el motor principal a través del reductor principal.El eje de salida del reductor principal se transmite a los dos rodillos inferiores a través de un grupo de ruedas dentadas.La dirección de accionamiento del rodillo la cambia el motor principal.

* El movimiento de elevación del rodillo superior se realiza mediante el motor auxiliar a través del reductor auxiliar, que impulsa el tornillo sin fin y la rueda helicoidal debajo del rodamiento de rodillos izquierdo y derecho para que se muevan automáticamente, hace que la tuerca de alambre de acero que está fijada en la rueda helicoidal gire. y se completa mediante el movimiento hacia arriba y hacia abajo de los tornillos con cojinetes de bolas en consecuencia.

* El dispositivo de descarga se utiliza una vez terminado el cilindro redondo.Antes de abandonar el asiento del cojinete izquierdo, levante el rodillo superior a la altura estándar y haga que el rodillo superior se detenga con la varilla de equilibrio en la parte inferior del rodillo superior.Luego extraiga el eje del pasador en el asiento del cojinete basculante, voltee el asiento del cojinete basculante y luego el producto enrollado podrá emerger de un extremo del rodillo superior.

* Los componentes principales son: tres rodillos forjados de acero 45, HRC3545, el marco de soporte está soldado, el proceso después de ser soldado, la plataforma inferior es una pieza soldada.El tornillo con rodamiento de bolas y el engranaje helicoidal son 45 piezas forjadas de acero.

* Las piezas eléctricas son aparatos famosos adoptados, de rendimiento constante, duraderos, seguros y confiables, que funcionan convenientemente.

máquina enrolladora de hojasmáquina enrolladora de hojasmaquina enrolladoramáquina enrolladora de hojas
