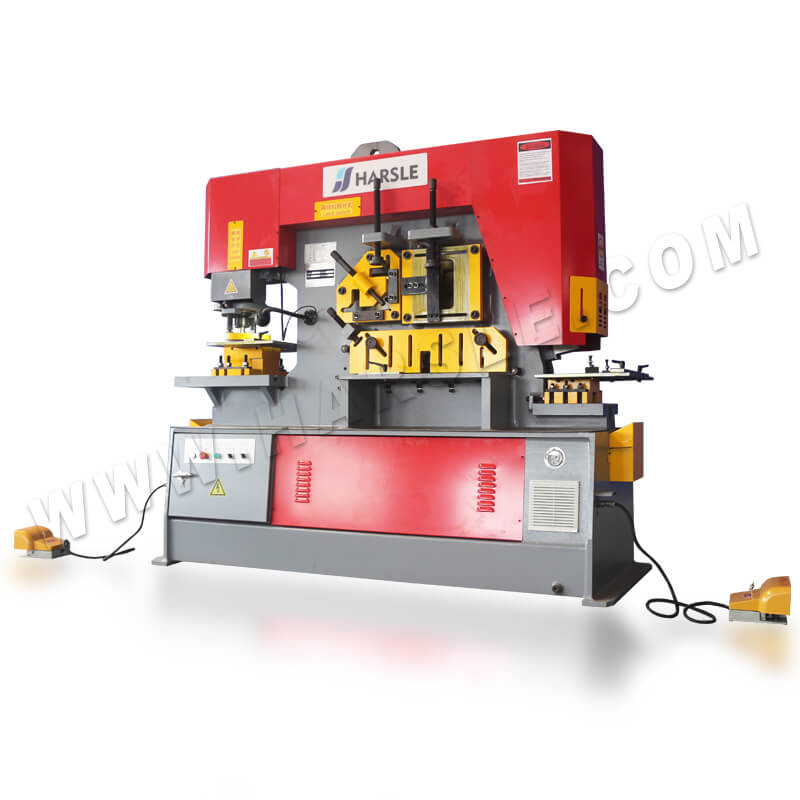

Máquina punzonadora hidráulica Q35Y-40, máquina cortadora de acero en ángulo y canal.
● Máquina punzonadora y cizalla hidráulica de doble cilindro.
●Cinco estaciones independientes para punzonar, cizallar, entallar, cortar y doblar.
●Gran mesa de punzonado con cabezal multiusos.
●Estación de muescas trasera, avance lento de baja potencia y carrera ajustable en la estación de punzonado.
●Sistema de lubricación a presión centralizada.
●Cuadro eléctrico con elementos de protección contra sobrecarga y controles integrados.
●Pedal móvil de seguridad.
| No | Función | Artículo | Unidad | Q35Y-40 |
| 1 | Placa de corte | Ángulo de corte | ° | 8° |
| Espesor máximo de corte | milímetro | 40 | ||
| Pletina | (ancho x alto) mm | 400×35 | ||
| 700×25 | ||||
| 2 | Barra de corte | Acero redondo | milímetro | 70 |
| Acero cuadrado | milímetro | 60×60 | ||
| Cizallamiento a 90° de acero de ángulos iguales | milímetro | 200×200×18 | ||
| Cizallamiento a 45° de acero de ángulos iguales | milímetro | 100×100×10 | ||
| Cizallamiento a 90° de la barra en T | milímetro | 200×200×18 | ||
| viga de acero | milímetro | 320×126×11 | ||
| canal de acero | milímetro | 300×89×12 | ||
| 3 | Muesca | Espesor | milímetro | 14 |
| Ancho | milímetro | 100 | ||
| Profundidad | milímetro | 100 | ||
| 4 | Agujero de perforación | máx.espesor de punzonado | milímetro | 35 |
| máx.diámetro de punzonado | milímetro | 40 | ||
| Presión de punzonado | Tonelada | 200 | ||
| profundidad de garganta | milímetro | 600 | ||
| máx.longitud de carrera del cilindro | milímetro | 80 | ||
| tiempos de brazada | Veces/min | 10 | ||
| 5 | Resistencia de los materiales | N/mm² | ≤450 | |
| 6 | Fuerza de motor | kilovatios | 15/18.5 | |
| 7 | Dimensiones totales | L*A*A | 2970×1240×2350 | |
| 8 | Neto.Peso | KG | 9200 | |
