Máquina roladora hidráulica de láminas de metal de cuatro rodillos W12

1. Programación de laminación CNC
2. Estructura de máquina de cuatro rodillos
3. Método de trabajo hidráulico
4. Predoblado disponible
  • W12

  • HARSLE

Estado de Disponibilidad:
Cantidad:

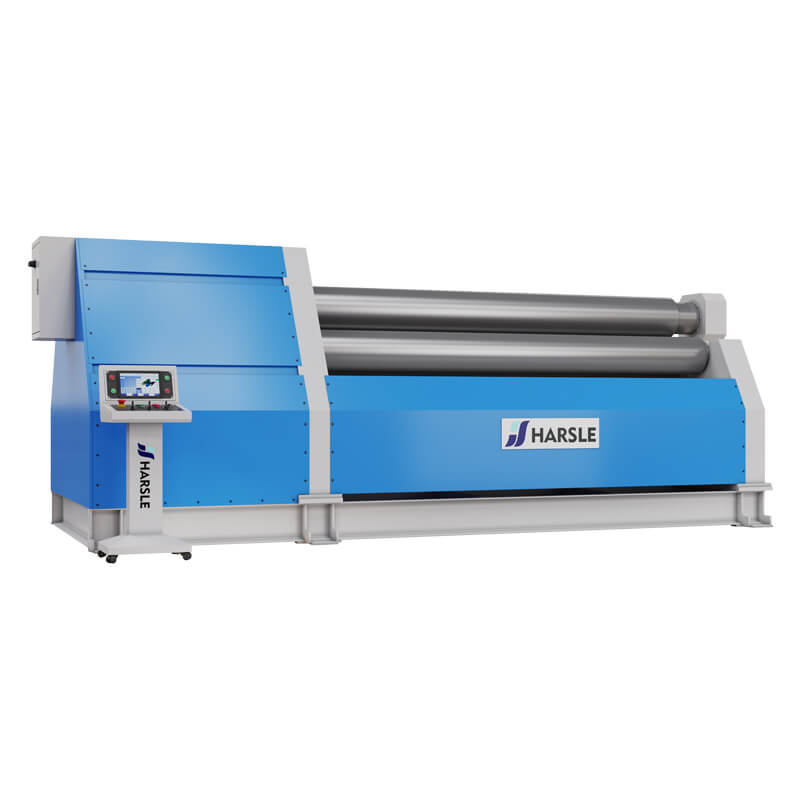

Máquina roladora hidráulica de láminas de metal de cuatro rodillos W12

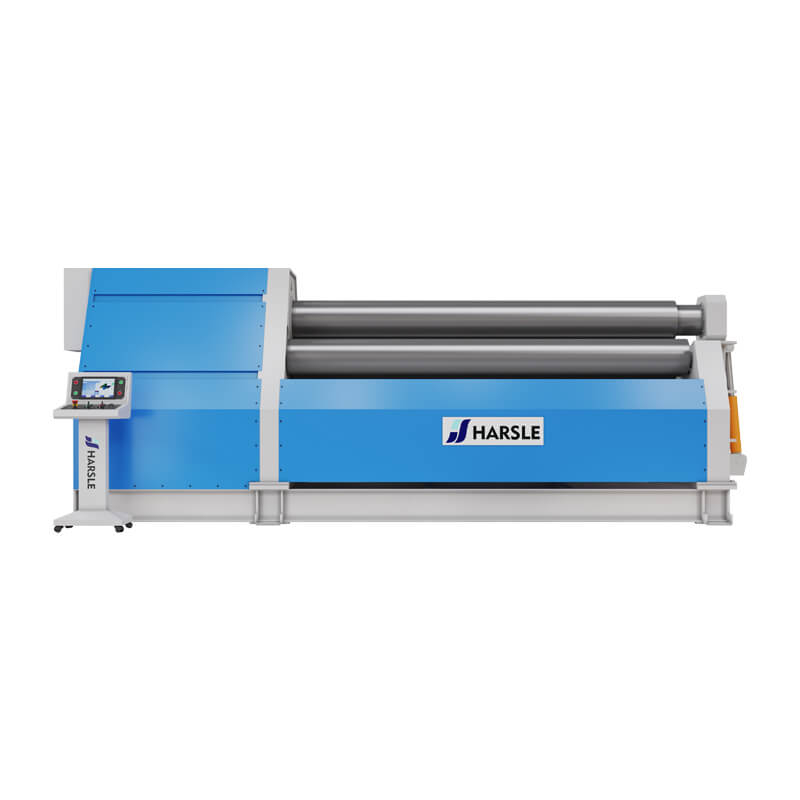

Máquina roladora hidráulica de láminas de metal de cuatro rodillos W12

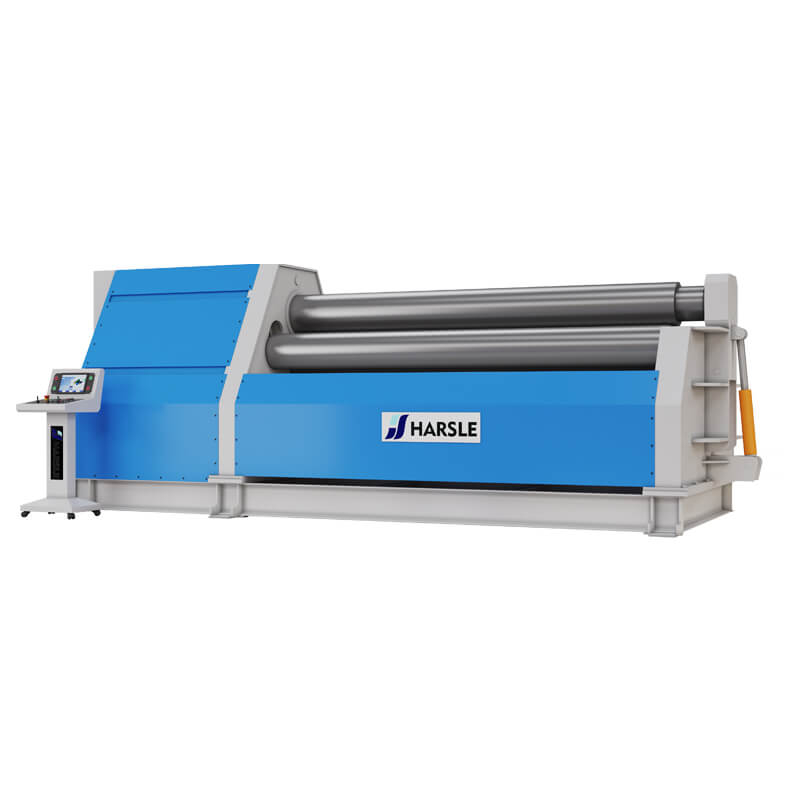

Máquina roladora hidráulica de láminas de metal de cuatro rodillos W12

Descripción del Producto

máquina laminadora de aceromáquina laminadora de aceromáquina laminadora de aceromáquina laminadora de acero

Introducción
  • Esta máquina es una máquina dobladora hidráulica de cuatro rodillos y se usa para predoblar el extremo de la placa, enrollándola en forma redonda, cónica y de otras formas.La máquina dobladora de cuatro rodillos es reconocida como la más rápida, precisa y con mayor probabilidad de usar la máquina.

  • El resto del segmento del borde recto se reduce considerablemente: solo se alimenta un extremo del tablero.También está la fuente de su excelente capacidad de predoblado: la punta del clip cayó completamente en el borde de la placa.

  • Material de alimentación automática: con el lado de alimentación del lado opuesto del rollo trasero, se puede utilizar como material de tope trasero, la placa inmediatamente en una posición paralela en ángulo recto, la hoja de metal plana es fácil, puede ser de una sola operación.

  • Después de la corrección de la placa, las partes superior e inferior del medio del clip al medio de la abrazadera, por lo que es seguro y fácil de operar, no hay riesgo de deslizamiento de la hoja.

  • En la parte delantera de la placa se puede determinar inmediatamente el diámetro del cilindro.Porque solo se puede utilizar el espacio necesario para ingresar en el lado de la máquina herramienta, lo que significa que la operación de la máquina herramienta ocupa menos espacio.

  • Una vez formado el volumen del cilindro, se hace el final del rollo.Un cilindro mediante conformado por flexión.

  • La bobina cónica es fácil y se puede enrollar hasta el ángulo más grande del cono de 30 grados.El rodillo lateral está inclinado para determinar el ángulo del cono, y el centro del centro inferior también puede inclinar, sujetar y accionar la placa.

  • En el proceso de laminado, asegure la sujeción y conducción de la placa, la máquina dobladora de cuatro rodillos es la más aplicable en los sistemas NC y CNC a través del control efectivo de la máquina dobladora.

  • En el cilindro después de rodar, rodar sobre el borde trasero (la máquina dobladora de cuatro rodillos puede doblarse hacia adelante y también hacia atrás).Un cilindro mediante conformado por flexión.

Detalle técnico

No.

Parte principal de la máquina

Requerimiento técnico

1

Dispositivo de rodillo superior

Material

45#

Técnicas

Acero al carbono medio, tratamiento de temple y revenido en HB190~220

Termine de girar y luego temple de frecuencia media de la superficie a HRC48 ~ 52

2

Dispositivo de rodillo inferior

Material

45#

Técnicas

Acero al carbono medio, tratamiento de temple y revenido en HB190~220

Termine de girar y luego temple de frecuencia media de la superficie a HRC48 ~ 52

3

Lado   Dispositivo de rodillo

Material

45#

Técnicas

Acero al carbono medio, tratamiento de temple y revenido en HB190~220

Termine de girar y luego temple de frecuencia media de la superficie a HRC48 ~ 52

4

Marco lateral y   Chasis

Material

Acero Q235

Técnicas

Bastidor y chasis laterales fijos y basculantes son piezas de acero soldadas   lámina.

1soldadura

2recocido y vibración

3el estrés será eliminado

5

dispositivo de accionamiento

Motor

SIEMENS380V/50HZ

reductor

Del proveedor famoso de China

6

Sistema hidráulico

Bomba de presión de fluido

Tipo

Bomba de engranajes

Fabricantes

HCHC China

Válvula hidráulica

Fabricantes

YUKEN Japón

Aceite   Cilindro

Elemento de sellado

tipo ONU

Fabricantes

 DZ TAIWÁN

7

Dispositivo de vuelco

Función

Obtener pieza de trabajo doblada

8

Sistema de control

Calidad estandar

CE

Aparato de bajo voltaje

SIEMENS     ALEMÁN

SOCIEDAD ANÓNIMA

OMRON       JAPÓN

Tocar   Pantalla

WEINVIEW   Taiwán     10   pulgada

programa de control

Nantong Annan

9

Cojinete

DobleRodamiento de rodillos autoalineables de dos hileras

HRB/ZWZ

10

codificador

Del proveedor famoso de China
