Mejora del sistema hidráulico de cuatro columnas.

● Estructura del sistema de control PLC.

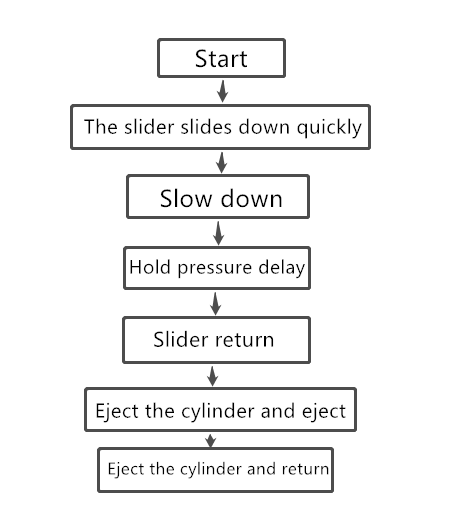

El proceso de trabajo básico de la prensa hidráulica de cuatro postes y el diagrama de flujo de trabajo de la prensa hidráulica se pueden ver en la siguiente figura. El proceso de trabajo básico de la prensa hidráulica de cuatro postes y el diagrama de flujo de trabajo de la prensa hidráulica se pueden ver en la siguiente figura. Estos procesos de control se completaron antes con control manual y semiautomático, y en el modo de control automático de la máquina hidráulica, todo el proceso de trabajo se puede realizar en una operación completamente automática. Para parar de trabajar.

Después de analizar el principio de funcionamiento hidráulico de la prensa hidráulica de cuatro columnas y usar el PLC para el control automático, se puede ver que los puntos de entrada digital son: Botón principal de arranque / parada de la bomba de aceite, Botón de inicio / parada de la bomba de aceite de baja presión, Manual / interruptor de selección de modo automático, interruptor de velocidad del motor (alto, medio y bajo), botón de inicio automático, botón de parada, protección de rejilla, interruptor de límite superior deslizante, interruptor de límite lento de rotación rápida deslizante, interruptor de límite inferior del deslizador, interruptor de límite superior eyector, Interruptor de límite de retorno del cilindro de expulsión, interruptor de descenso del cilindro maestro manual, interruptor de retorno del cilindro maestro manual, interruptor de expulsión del cilindro eyector manual, interruptor de retorno del cilindro de expulsión manual, hay un total de 23 relés de presión y relés de tiempo.

Los puntos de salida digital incluyen el motor principal de la bomba de aceite, el motor de la bomba de aceite de baja presión, la salida de la unidad de impulsos, el cilindro principal que desciende rápidamente, el cilindro principal que desciende lentamente, el retorno del cilindro principal, la expulsión del cilindro eyector, el retorno del cilindro eyector, el calentamiento de la temperatura del aceite, el enfriamiento de la temperatura del aceite 12 luces indicadoras manuales / automáticas. Si solo considera los puntos de entrada y salida digital, debe elegir el PLC con el modelo S7-200 CPU226 DC / DC / DC 24 entrada / 16 salida, pero la base básica para seleccionar componentes de control es la premisa de cumplir con los requisitos de control de este estudio Luego, trate de obtener el rendimiento de costo más alto, y busque un programa de \"bajo costo y alta eficiencia\", que también se requiere en la producción real, por lo que reducir el costo de la transformación del PLC se ha convertido en un problema principal.

● Solución

(1) Los circuitos de control de arranque y parada del motor de la bomba de aceite principal y el motor de la bomba de aceite de baja presión son independientes del circuito del PLC. Debido a que su circuito de control es muy simple, es excesivo usar el control PLC. Además, el número de tiempos de arranque y parada del motor principal de la bomba de aceite y del motor de la bomba de aceite de baja presión es muy limitado, incluso si se opera manualmente, no aumentará la carga de trabajo, y su corriente y potencia de trabajo. También es muy grande , lo que inevitablemente hará que el PLC controle el aumento de potencia de carga de salida, por lo que después de que su circuito sea independiente, no afectará el rendimiento del PLC ni hará que la operación parezca engorrosa. Esto puede reducir 4 puntos de entrada del PLC y 2 valores de conmutación de salida.

(2) Separe el interruptor de selección de modo manual / automático del circuito del PLC. Debido a que los modos de trabajo manual y automático a menudo se determinan antes de que la máquina hidráulica funcione, solo necesita ser operada una vez, por lo que se puede operar manualmente sin afectar el progreso del sistema de control automático, reduciendo así 2 puntos de entrada del PLC y 2 puntos de salida Piezas

(3) Separe el interruptor de velocidad del motor del circuito del PLC. En el proceso de procesamiento del mismo tipo de pieza de trabajo por máquina hidráulica, no es necesario cambiar la velocidad del motor, es decir, después de seleccionar una velocidad, solo es necesario cambiar la velocidad cuando se cambia la pieza de trabajo. Sin embargo, en la producción real, el mismo tipo de piezas de trabajo a menudo se procesan en grandes cantidades. Por lo tanto, no necesita cambiar la velocidad con frecuencia, solo use el interruptor de conversión universal, que reduce 3 puntos de entrada.
