Moldes de la máquina de freno de prensa

Vistas:21     Autor:Editor del sitio     Hora de publicación: 2018-05-04      Origen:Sitio

Preguntar

  Descripción

  Los dispositivos de haz láser o sistemas de cámara son dispositivos sensibles a la electricidad que utilizan una fuente de luz de tipo LASER en el espectro infrarrojo.Detectan cualquier intrusión entre la matriz superior y la matriz inferior, hasta que el rayo láser se encuentra a 6 mm de la lámina.A menos de 6 mm, el dispositivo de rayo láser está desactivado.

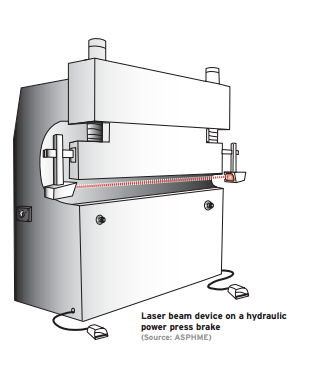

  El dispositivo de rayo láser está conectado a la mesa superior y es ajustable en altura.Para el posicionamiento en relación con la matriz en el ariete, se debe tener en cuenta lo siguiente:

- la distancia entre el haz láser más alto y el punto de la matriz superior, que no debe permitir la entrada de un dedo sin que se detecte, - la distancia de parada del ariete.

Además, el dispositivo de control asociado para cerrar las matrices debe ser un control de pedal de tres posiciones [OFF / ON / Emergency stop].Este pedal debe mantenerse en una posición intermedia para permitir que los dados se cierren.

  Modos de funcionamiento

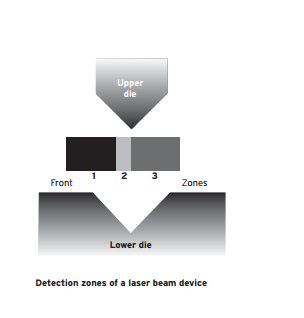

  La detección debajo de la matriz superior se realiza en tres zonas: frontal (zona 1), central (zona 2) y posterior (zona 3).Los modos de operación disponibles son: 1. Modo regular en el que las tres zonas de detección están activas.Este caso de figura es posible, por ejemplo, durante una primera curva.El operador tiene la máxima protección en este modo.

  2.Box modo, en el que la zona delantera está desactivada para evitar detenerse debido a una curvatura perpendicular.

  3.3.Modo de caja y de indicadores posteriores en el que solo está activa la zona central.Las zonas delantera y trasera están desactivadas para evitar detenerse debido a una flexión perpendicular y la presencia de los calibradores traseros como con una curva cerca del borde.

  Los dos últimos modos se deben usar solo cuando sea necesario porque la prensa se está utilizando con una seguridad reducida.

Moldes de la máquina de plegadora (1)

Moldes de la máquina de plegadora (2)

  Productos disponibles

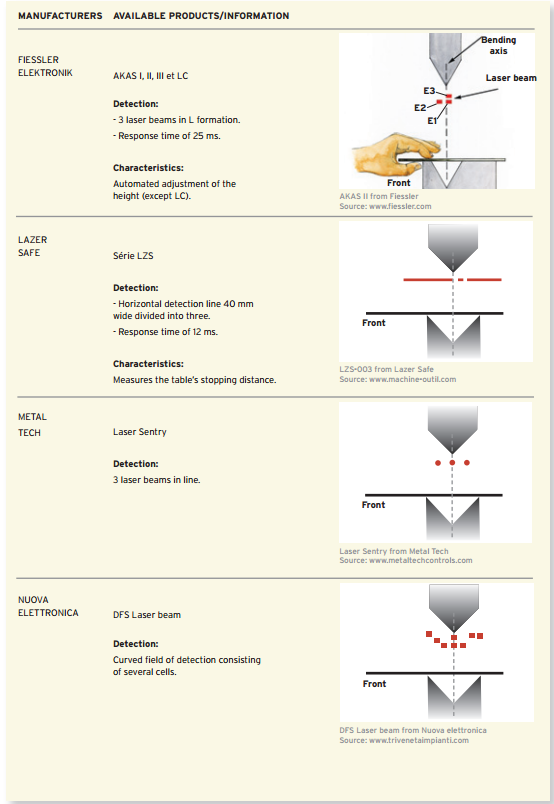

  Cada fabricante ha desarrollado su propio método para proteger al operador: volumen de protección, líneas verticales, líneas horizontales, etc. En 2008, se identificaron cinco fabricantes, y sus productos propuestos generalmente utilizan los tres modos de funcionamiento explicados anteriormente, y pueden serutilizado en circuitos de seguridad de categoría 4 según ISO 13849-1: 2006.

Moldes de la máquina de plegadora (3)

Moldes de la máquina del freno de la prensa (4)

  Ventajas de un dispositivo de rayo láser

  1. Protege a todas las personas que acceden al espacio entre los dados.

  2. Limita la frecuencia de paradas indeseables ya que la zona de detección está restringida a la región situada directamente debajo de la matriz superior.

  3. Permite que la hoja sea sostenida por las manos.

  4. Adapta a la fabricación de cajas y piezas pequeñas, así como a la presencia de calibradores traseros en la zona de doblado.

  5. Cumple con ROHS (sección 179) y CSA Z142-02 si está instalado correctamente.

  Temporal durante la instalación

  1.Requiere la revisión de la secuencia de doblado, principalmente para doblar piezas complejas.Donde una solución es previsible

  2.Ajuste de altura costoso a tiempo para cada cambio: - del dado - del espesor de la hoja.Solución: algunos modelos hacen este ajuste automáticamente.

  3. Aumenta las paradas no deseadas cuando las hojas no son planas.Solución: un imán en la superficie de trabajo de la mesa inferior puede reducir el problema.Permanente

  4. No funciona con ciertas formas de troqueles complejos (p. ej., muere con varias alturas).5. No puede funcionar para hojas que excedan el ancho de la prensa

Moldes de la máquina de plegadora (5)

  DISPOSITIVO DE CONTROL DE DOS MANOS

  (Dispositivo de protección para la única persona que lo usa)

  RECORDATORIO La protección ofrecida por un dispositivo de control de dos manos se basa en la distancia de seguridad, que es principalmente una función del tiempo de detención del ariete.Por lo tanto, es esencial que este tiempo de parada sea confiable y repetible antes de considerar el uso de este medio de salvaguarda (ver Apéndice 8.A).

  Descripción

  El dispositivo de control de dos manos es un dispositivo de control de dos botones, cuya acción simultánea y mantenida inicia el arranque del pistón de la prensa plegadora hidráulica y asegura su movimiento.

  Para cumplir la función de dispositivo de protección para el operador que lo usa, es importante que el dispositivo de control de dos manos se instale a una distancia de seguridad (consulte el Apéndice 8.A) que evite todo contacto del operador con los peligros identificados.para la zona frente a la prensa.

  Dado que el operador tiene ambas manos ocupadas por el dispositivo de control de dos manos, se puede instalar un soporte de hoja para soportar la pieza.

Moldes de la máquina de plegadora (6)

Moldes de la máquina del freno de la prensa (7)

  Ventajas del dispositivo de control de dos manos

  1. Solución relativamente simple.

  2. Cumple con ROHS (secciones 180 y 181) y CSA Z142-02 si está instalado correctamente.

  Restricciones del dispositivo de control de dos manos

  Donde una solución es previsible

  1. Su uso no permite la flexión de todo tipo de piezas, ya que el material que se va a doblar debe ser sostenido por ambas manos antes o durante el plegado.

  Solución:

• Instale un soporte de hojas (consulte la página 25) y

• Utilice el dispositivo de control de dos manos y la solución de pedal para sostener la hoja durante el plegado.

  2.Puede ser el motivo de los trastornos musculoesqueléticos causados ​​por movimientos de empuje repetidos en los botones.Solución: un dispositivo de control táctil de dos manos para reducir el esfuerzo.

  3.El dispositivo de control removible de dos manos debe diseñarse para cumplir con la distancia de seguridad.Permanente

  4.Protege solo a la persona que lo opera.Planifique formas de proteger a las demás personas de la prensa.

  5.Si hay más de un operador, se necesita un dispositivo de control de dos manos para cada uno, con un interruptor selector en el panel de control.El interruptor selector indica el número de operadores implicados en la flexión y obliga a cada uno de ellos a activarlo para cada ciclo.
