Piezas en forma de U proceso de doblado

1 La matriz superior elige el troquel cortador recto estándar, y el inferior ranura de la matriz anchura se selecciona de acuerdo con el método de cálculo estándar de 6 veces de espesor de la placa. No hay requisitos de proceso especial no pueden cambiar la anchura de la matrizpara el procesamiento de flexión.

2 Antes de la flexión, el tamaño de la hoja de metal debe ser cuidadosamente medido. Si hay errores en el tamaño, los parámetros de dimensión de programación deben ajustarse para garantizar la exactitud dimensión importante.

3 La lámina de tira se dobla lateralmente en diversos grados. Debe ser rectificada antes de doblar. De lo contrario, no se permite ningún procesamiento.

4 Por lo general, después de procesar una parte de flexión también aparecerá lateral, para ser rectificado antes de la siguiente flexión.

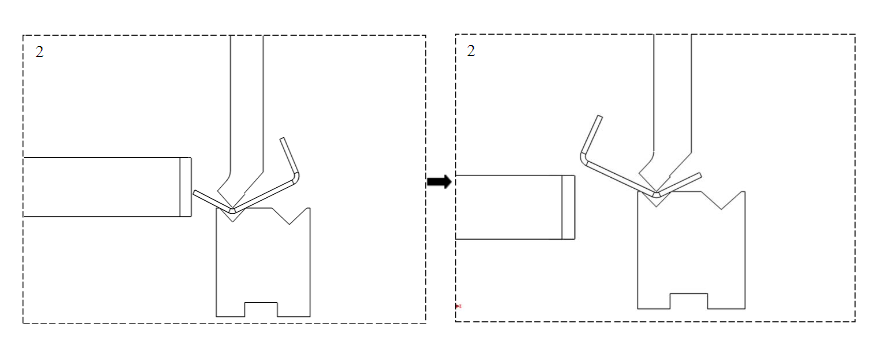

5 Con el fin de evitar que las piezas de deformación, la dimensión media de la parte se utiliza como la dimensión posicionamiento en el segundo plegado, y la parte superior primero flexión cerca de la regla deflector para codo (Ver Figura 1)

6 Con el fin de garantizar el mismo tamaño de los bordes de flexión en ambos extremos, el procesamiento secundario puede llevarse a cabo mediante el plegado hacia fuera el ángulo grande primero y luego girando la dirección.

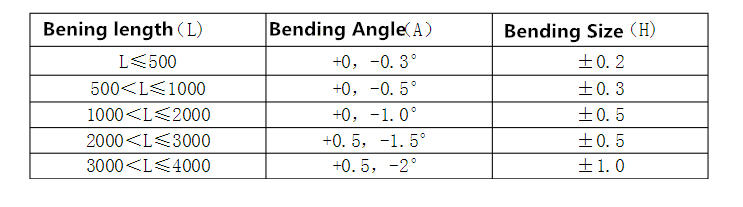

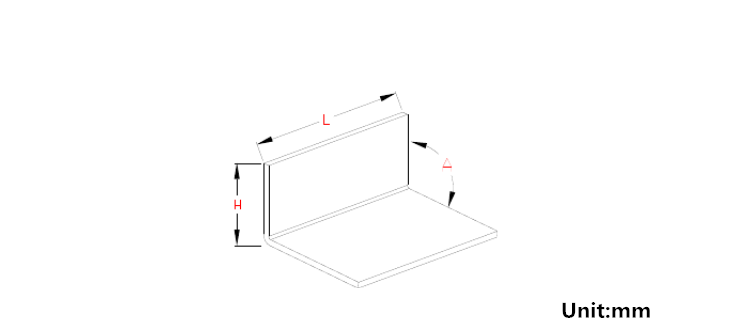

Doblado longitud y el ángulo

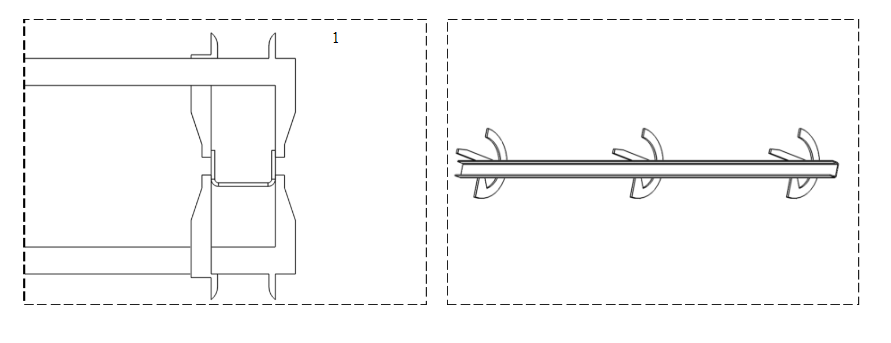

1 Caliper para comprobar el tamaño, cada tamaño relevante se debe medir en ambos extremos y en el medio para garantizar la exactitud de tamaño.

2 regla de ángulo inspecciona el ángulo, la medición de ambos extremos y el medio separado para asegurar la precisión del ángulo.
