Plegadora de chapa

  Objetivo

  El objetivo de la presente Nota Técnica es dar a conocer los principales riesgos de las prensas plegadoras y los sistemas de protección más adecuados para eliminarlos.

  No es objeto de esta Nota estudiar los riesgos de carácter general, comunes a la mayoría de máquinas (ej. : contactos eléctricos, atrapamientos en transmisiones, etc.).

  Características Generales

  Las prensas plegadoras son máquinas utilizadas para el trabajo en frío de materiales en hojas, generalmente chapa.

  Su aplicación se generaliza a varios sectores industriales.

  El espesor del material (chapas) a trabajar puede variar desde 0,5 a 20 mm y su longitud desde unos centímetros hasta más de 6 metros, aunque esta longitud puede  aumentarse si se colocan unidas varias máquinas.

  Las prensas plegadoras están constituidas por los siguientes elementos (Figura 1):

  •Bancada

  •Trancha

  •Mesa

  •Órganos motores

  •Mandos

  •Accesorios y utillaje

Fig. 1: Principales órganos constitutivos de una prensa plegadora

  La bancada es una pieza de fundición sobre la que se apoya la máquina; está formada por dos montantes laterales en cuello de cisne que son los que permiten que realice el trabajo.

  Trancha, o tablero superior es una placa metálica vertical, generalmente móvil que lleva incorporado el punzón de plegado.

  Mesa, o tablero inferior, es una placa metálica vertical, generalmente fija, situada en el mismo plano que la trancha, sobre la que se apoya la matriz de plegado (en ocasiones esta mesa puede ser móvil; cuando esto ocurre, la trancha es fija).

  Los órganos motores son generalmente cilindros hidráulicos de doble efecto.

  Los mandos para el accionamiento de la máquina pueden ser a pedal, barra o botones pulsadores; generalmente se dispone de un selector para elegir el sistema de accionamiento, en el caso de que coexistan varios de ellos.

   Accesorios y utillajes, dentro de estos elementos podemos distinguir:

  •Topes de regulación de carrera.

  •Topes traseros de posicionamiento de material (Figura 2).

Fig. 2: Topes traseros

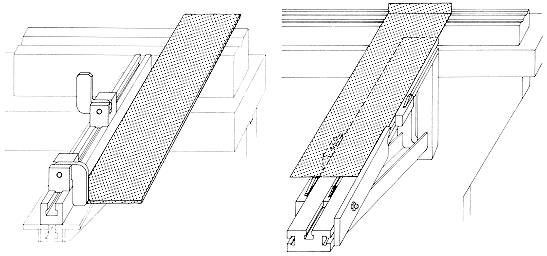

  •Consolas y topes eclipsables (Figura 3).

Fig. 3: Consolas y topes eclipsables

  •Dispositivos de seguridad.

  •Limitadores de puesta.

  •Selector de funcionamiento.

  Método de trabajo

  Como ya hemos mencionado anteriormente, las prensas plegadoras son máquinas destinadas principalmente al plegado de chapa.

  Se distinguen básicamente dos tipos de trabajos:

  •Plegado al aire, generalmente utilizado para chapas de espesores superiores a 2 mm. Este plegado se caracteriza porque el punzón no lleva la chapa hasta el fondo de la matriz dejando un ángulo de plegado (Fig. 4)

Fig. 4: Plegado al aire

  •Plegado a fondo, se utiliza en chapas de espesor inferiores a 2 mm y en éste, el punzón, lleva a la chapa hasta el fondo de la matriz (Fig. 5)

Fig. 5: Plegado a fondo

  El método de trabajo consiste en:

  •Situar la pieza apoyada sobre los topes traseros, en la zona de plegado.

  •Accionar el sistema de mando (pedal, barra, botón).

  •Sujetar la pieza acompañándola en su movimiento de elevación en el plegado.

  •Extracción de la pieza plegada.

  Además de los trabajos básicos mencionados, estas máquinas se pueden utilizar asimismo para trabajos de Conformado (Fig. 6) y Punzonado (Fig. 7).

Fig. 6: Trabajo de conformado          Fig. 7: Trabajo de punzonado

  Aunque se dispone normalmente de topes y consolas que facilitan el trabajo al operario a la hora de posicionar la pieza, es cierto también que el operario generalmente está obligado a sujetar la pieza durante el plegado para evitar su caída; todo esto unido a la gran diversidad de trabajos que se realizan, aumenta la dificultad para realizar la protección del punto o zona peligrosa.
