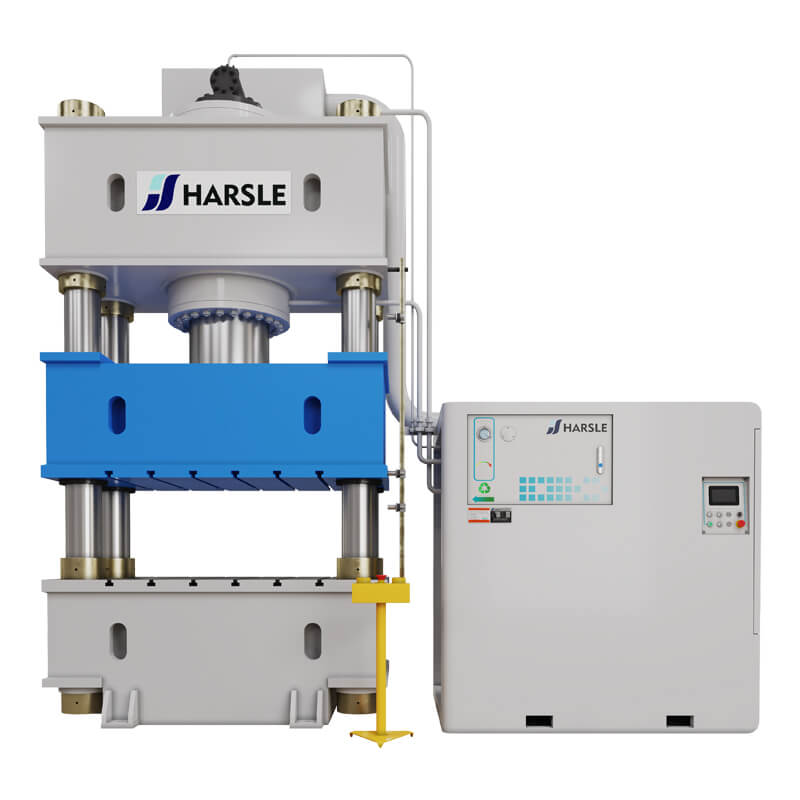

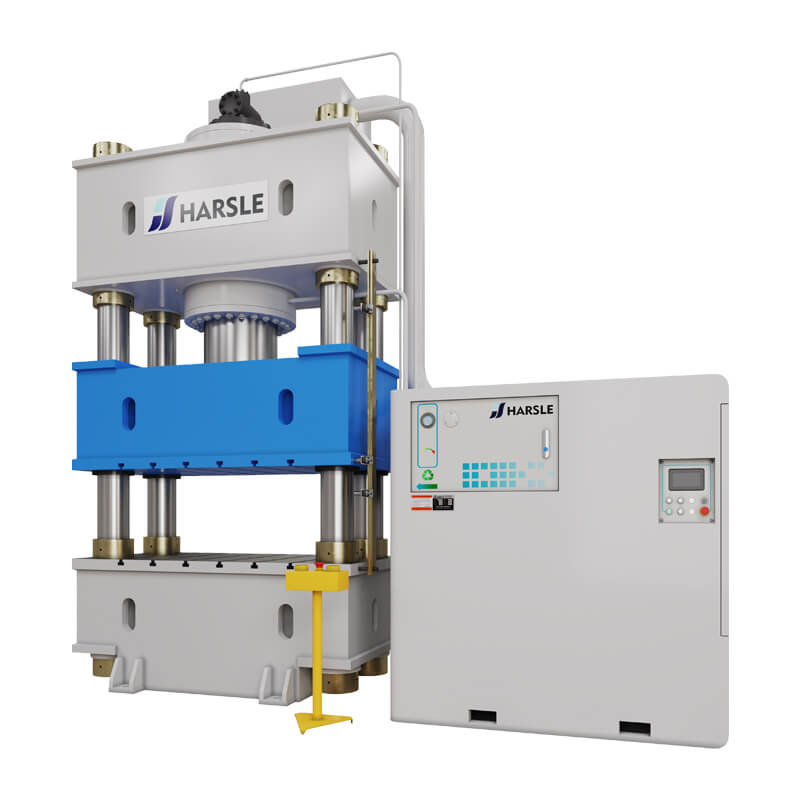

Prensa hidráulica de cuatro columnas Y32

1. Modo manual/único/ciclo
2. Estructura de la máquina de alta rigidez.
3. Válvula hidráulica de cartucho integrado
4. Garantía de calidad de tres años

Modelo:
Y32
Marca del producto:
HARSLE

Estado de Disponibilidad:

Cantidad:


Preguntar Añadir al carrito

Características

La máquina de prensa hidráulica de cuatro columnas Y32 adopta una estructura de tres vigas y cuatro columnas, el sistema hidráulico adopta un circuito de aceite de válvula de cartucho, el sistema eléctrico adopta un circuito de control de relé o PLC, con ajuste y modo de operación semiautomático, toda la estructura de la máquina es simple, Acción compacta, económica y razonable, confiable, larga vida útil, pequeño impacto hidráulico, reduce la tubería de conexión y las fugas.Su presión de trabajo, velocidad de prensado y rango de carrera se pueden ajustar dentro del rango especificado de acuerdo con las necesidades del proceso, y se pueden realizar dos tipos de procesos: presión constante y rango constante.En el caso de la formación de presión fija, hay un retraso de mantenimiento de la presión y una carrera de retorno automática después del prensado.La mesa está equipada con un dispositivo eyector en el medio, que se puede utilizar como almohadilla hidráulica para el proceso de formación de piezas embutidas además de expulsar los productos.

Descripción del Producto

prensa hidráulica de chapa

Especificación

Artículo			Unidad	Y32-63	Y32-100	Y32-160	Y32-200	Y32-315	Y32-400	Y32-500	Y32-630
Fuerza nominal			KN	630	1000	1600	2000	3150	4000	5000	6300
Fuerza de golpe de gracia			KN	160	250	250	400	630	630	1000	1600
Luz			milímetro	800	800	1000	1120	1250	1250	1500	1500
Trazo de diapositiva			milímetro	500	500	500	710	800	800	900	900
Golpe de nocaut			milímetro	200	200	200	250	300	300	360	360
Velocidad de deslizar	Descendencia		mm/s	100	120	80	80	120	100	＞100	＞100
	Prensado		mm/s	7	10	6-15	5-12	5-12	4-10	4-10	5-12
	Devolver		mm/s	85	90	80	70	65	50	50	60
Mesa área	LR		milímetro	550	630	800	900	1200	1200	1400	1600
Mesa área	pensión completa		milímetro	630	630	800	900	1200	1200	1400	1600
Altura de la mesa sobre el suelo			milímetro	700	700	550	550	700	700	715	500
En general dimensión		LR	milímetro	2370	2200	2400	2450	2830	2850	3300	3600
		pensión completa	milímetro	900	1200	1300	1300	1500	1500	1500	1800
		Altura sobre el piso	milímetro	2770	2800	3200	3650	4300	4400	5400	5400
Fuerza de motor			kilovatios	7.5	11	15	15	22	22	22	44

Artículo			Unidad	Y32-800	Y32-1000	Y32-1250	Y32-1600	Y32-2000	Y32-2500	Y32-3000
Nominal			KN	8000	10000	12500	16000	20000	25000	30000
Fuerza de golpe de gracia			KN	2000	2000	2000	2500	3150	4000	5000
Luz			milímetro	1500	1600	1500	1600	1800	2000	2000
Trazo de diapositiva			milímetro	900	1000	900	1000	1200	1200	1200
golpe de gracia			milímetro	360	450	400	450	450	500	500
Velocidad de deslizar	Descendencia		mm/s	＞100	＞150	＞150	＞150	＞150	＞150	＞150
	Prensado		mm/s	5-12	4-10	4-10	4-10	4-10	4-10	5-12
	Devolver		mm/s	90	100	85	＞100	60	≥100	120
Mesa área	LR		milímetro	2000	2000	2500	2500	2500	3000	4000
Mesa área	pensión completa		milímetro	1600	1800	2000	2000	2000	2500	2600
Altura de la mesa sobre el suelo			milímetro	300	300	200	200	200	200	200
En general dimensión		LR	milímetro	4800	7010	5890	6500	6870	7630	8530
		pensión completa	milímetro	2854	3000	3450	3900	2500	5000	4000
		Altura sobre el piso	milímetro	5400	5740	6980	7500	7500	7840	8500
Fuerza de motor			kilovatios	60	60	60	70	90	120	170
