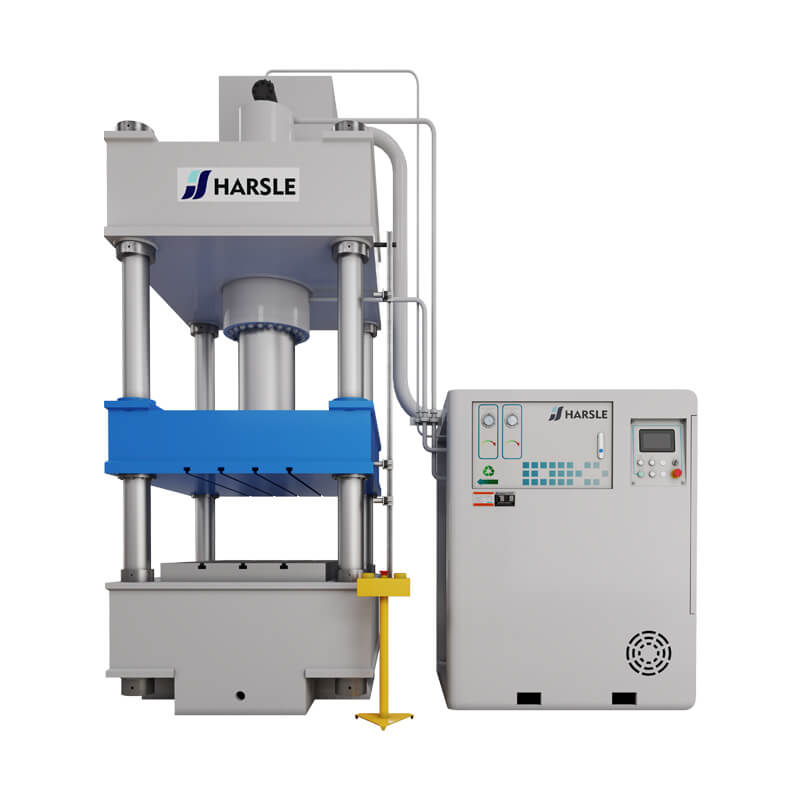

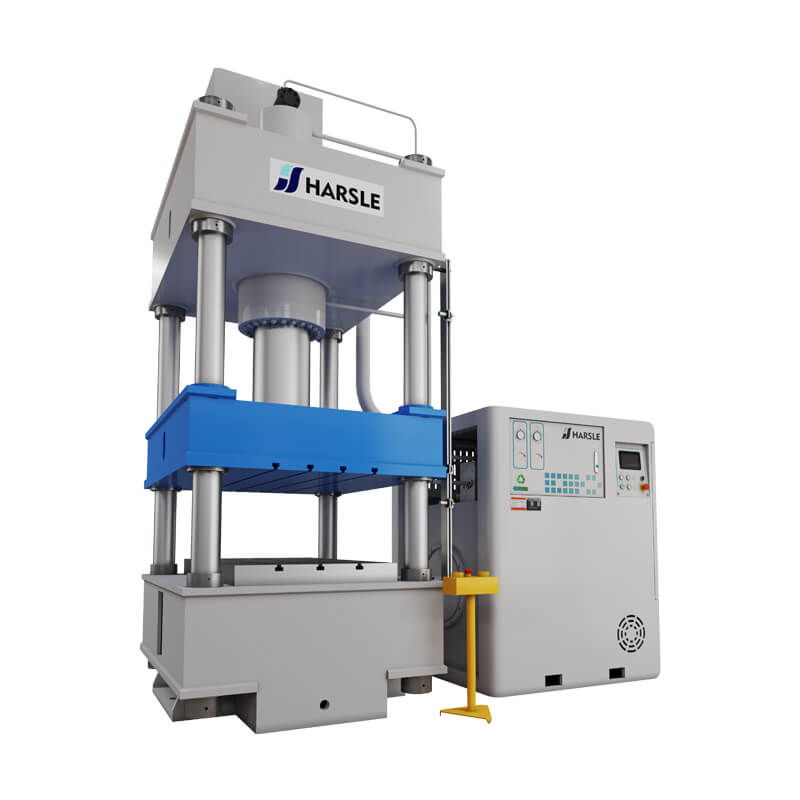

Prensa hidráulica de movimiento único de cuatro columnas Y27 para embutición profunda de chapa metálica

1. Modo manual/único/ciclo
2. Estructura de la máquina de alta rigidez
3. La instalación en el extranjero está disponible
4. Válvula hidráulica de cartucho integrada

Modelo:
Y27
Marca del producto:
HARSLE

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Características

La prensa hidráulica de un solo movimiento y cuatro columnas Y27 para embutición profunda de chapa adopta un proceso de contraestirado y la almohadilla hidráulica se puede instalar dentro o fuera de la mesa.El sistema hidráulico utiliza válvulas de cartucho y el sistema eléctrico es controlado automáticamente por PLC.Está equipado con funciones de operación puntual y semiautomática, y la carrera, presión y velocidad de cada parte móvil se pueden ajustar de forma independiente dentro de un cierto rango para satisfacer las necesidades de los productos metálicos que forman partes.También puede equiparse con un dispositivo de batido, una mesa móvil, un dispositivo amortiguador de corte y punzonado, un dispositivo de protección de seguridad de rejilla y una interfaz hombre-máquina según las necesidades del usuario.

Descripción del Producto

prensa de un solo movimiento prensa de embutición profunda de hojas máquina de prensa de embutición profunda

Especificación

Artículo			Unidad	Y27-200	Y27-250	Y27-315	Y27-400	Y27-500	Y27-630	Y27-800
Nominal			kn	2000	2500	3150	4000	5000	6300	8000
Fuerza de retorno			kn	240	400	600	500	900	850	900
Presión laboral			MPa	25	25	25	25	25	25	25
Presión del cojín			kn	400	400	630	630	1600	2000	2000
Luz del día del tobogán			milímetros	1120	1120	1200	1250	1500	1500	1500
Ataque	RAM		milímetros	710	710	800	800	900	900	900
Ataque	Almohadón		milímetros	250	250	300	300	300	350	300
Mesa tamaño	LR		milímetros	900	1000	1200	1200	1400	1600	3200
Mesa tamaño	pensión completa		milímetros	900	1000	1200	1200	1400	1600	2200
Tamaño del cojín	LR		milímetros	660	700	800	800	900	1120	2550
Tamaño del cojín	pensión completa		milímetros	600	600	650	650	900	1120	1700
Velocidad de deslizar	descendencia		mm/s	80	100	100	100	100	100	300
	Prensado		mm/s	5-12	4-10	5-12	4-10	4-10	5-12	8-22
	Devolver		mm/s	70	60	60	60	50	60	200
Altura de la mesa sobre el suelo			milímetros	700	700	750	750	700	500	500
En general dimensiones		LR	milímetros	2450	2600	2850	2850	5800	4150	5400
En general dimensiones		pensión completa	milímetros	1300	1300	1500	1500	2600	2600	2900
Fuerza de motor			kilovatios	15	15	22	22	22	2×22	96

Artículo			Unidad	Y27-1000	Y27-1000A	Y27-1250	Y27-1600	Y27-2000	Y27-2500	Y27-3000
Fuerza nominal			kn	10000	10000	12500	16000	20000	25000	30000
Fuerza de retorno			kn	1250	1250	1250	2000	2000	2250	2250
Presión laboral			MPA	25	25	25	25	25	25	25
Presión del cojín			kn	1600	1600	1600	2400	2400	3000	3000
Luz del día del tobogán			milímetros	1800	2200	1800	2000	2100	2000	2500
Ataque	RAM		milímetros	1000	1500	1000	1200	1300	1100	1600
Ataque	Almohadón		milímetros	365	500	400	400	350	400	400
Mesa tamaño	LR		milímetros	3200	4000	4000	4000	4500	4500	4500
Mesa tamaño	pensión completa		milímetros	2300	2300	2500	2500	2500	2500	2500
Almohadón tamaño	LR		milímetros	2550	3500	3370	3820	3750	3820	3820
Almohadón tamaño	pensión completa		milímetros	1800	1800	1870	1870	1800	1700	1600
Velocidad de deslizar	Descendencia		mm/s	300	300	350	350	350	350	350
	Prensado		mm/s	12-30	12-30	12-30	12-30	12-30	12-30	12-30
	Devolver		mm/s	250	250	300	300	300	300	300
Altura de la mesa sobre el suelo			milímetros	900	400	400	400	350	350	350
En general dimensiones		LR	milímetros	5400	6200	6200	6200	6700	6700	6700
En general dimensiones		pensión completa	milímetros	3000	5200	3200	3200	3300	3300	3300
Fuerza de motor			kilovatios	160	160	160	200	380	410	500
