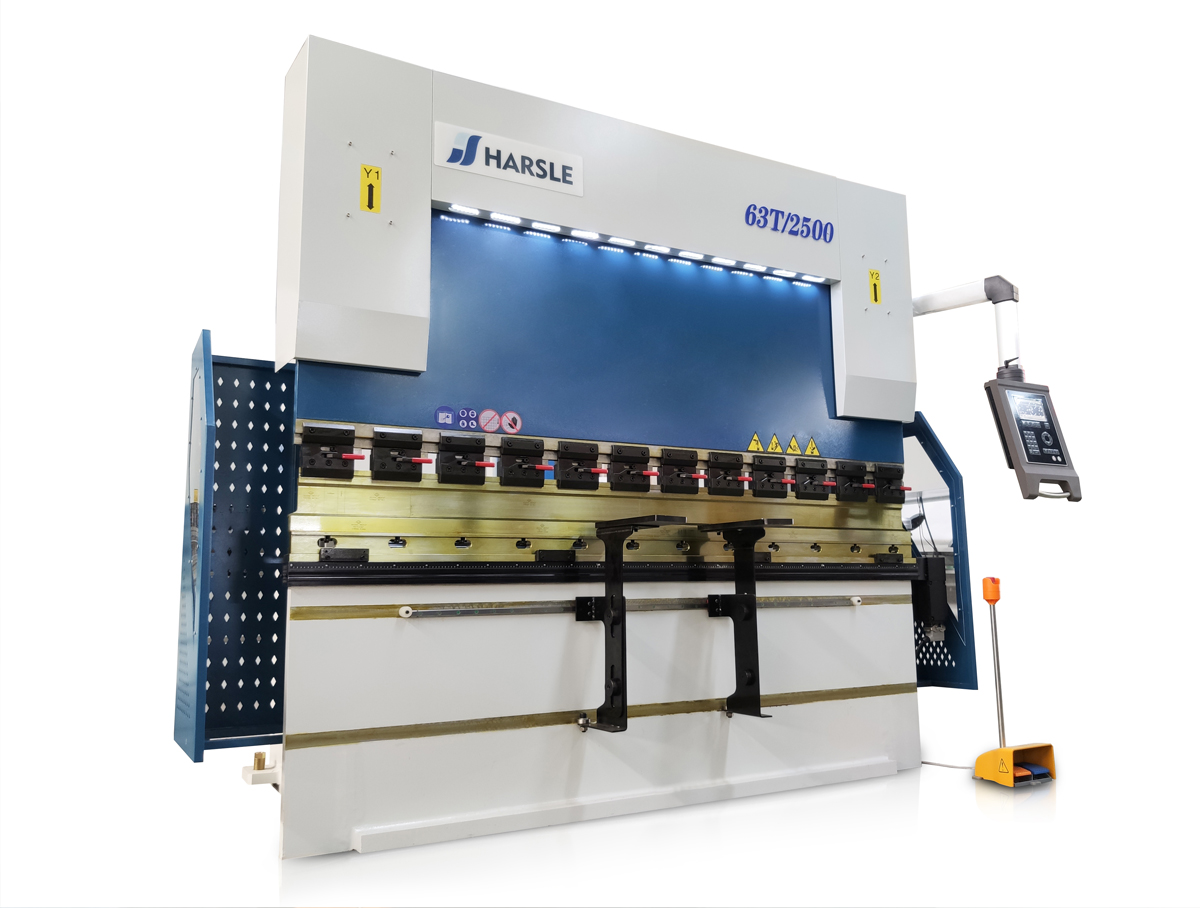

Principio básico de la prensa plegadora

Alcance de trabajo de la cama plegable: se utiliza para doblar la formación de diversos materiales metálicos de arroz, como hierro, acero inoxidable, cobre, aluminio, etc., y como prensa para completar el moldeado, remachado a presión, nivelación, formación de rotura, etc. La pieza de trabajo se fabrica en LASER, NCT en corte de corte, y en el mecanizado de alicates para producir otro píxel de formación de doblado, y luego troqueladora en cama plegable utilizando cama plegable o cama plegable para doblar formando, además, el casco convexo, presión almohadilla El procesamiento de píxeles de presión de ángulo y línea se realiza generalmente en la cama plegable, utilizando una troqueladora de cama plegable y una cama plegable, la cama plegable se puede terminar doblando los productos, pero su velocidad de procesamiento es más lenta que la de la máquina punzonadora, se aplica a la muestra cuando se dobla, forma y parte de la formación de curvatura y la producción al producir parte de la formación de curvatura

1. Principio de funcionamiento de la cama plegable.

Las matrices superior e inferior se fijan en las mesas de trabajo superior e inferior de la cama plegable respectivamente, y el movimiento relativo de las mesas de trabajo es impulsado por transmisión hidráulica, y la forma de las matrices superior e inferior se combina para realizar la formación de plegado de las placas. .

2. Estructura de cama plegable

La cama plegable se compone de cuatro partes: 1. Parte mecánica; 4. Pieza de control eléctrico NC; 2. Parte eléctrica;

3. (1) Tipo de movimiento superior: el banco de trabajo inferior no se mueve y el deslizador superior se baja para realizar presión;

(2) Movimiento hacia abajo: la máquina superior está fija y la mesa inferior se eleva para realizar la presión

4. Principios básicos de la secuencia de procesamiento de plegado:

1 Doble de adentro hacia afuera.

1. Doble de pequeño a grande.

1. Doble primero la forma especial y luego doble la forma general.

1 No se generará influencia o interferencia luego de la conformación del proceso anterior

5. Uso de cama plegable:

Tire de la bolsa convexa, presione el pie, forme la yema de golpeteo, presione la línea, imprima, remache, remache la guía estática, presione el símbolo de conexión a tierra, dibuje el orificio, remache, presione en plano, refuerzo triangular, etc.

6. Conocimientos básicos de los moldes superior e inferior de la cama plegable:

1) Troquel superior: también conocido como cuchillo plegable

1 La clasificación de matrices de cama plegable y los tipos de herramientas existentes se muestran en la siguiente figura:

La matriz de lecho plegable se divide en dos tipos: tipo integral y tipo segmentado;

Troquel superior integral: 835 mm y 415 mm

Módulo superior de segmentación: segmentación a y segmentación B

A Longitud del segmento: 10, 15, 20, 40, 50, 100 (oreja derecha), 100 (oreja izquierda), 200, 300;

B Longitud del segmento: 10, 15, 20, 40, 50, 100 (oreja derecha), 100 (oreja izquierda), 165, 300:

2) Módulo inferior, también conocido como ranura V

1 La cama plegable debajo del molde se divide en dos tipos: tipo integral y tipo de segmentación; La matriz inferior integral se divide en L y S (L: 835 mm,: 415 mm): la matriz inferior dividida se divide en dimensiones: 10, 15, 20, 40, 50, 100, 200, 400

El troquel inferior se divide en V simple y V doble según la clasificación de la ranura en V

El título de la ranura de 1V generalmente se expresa como \"ancho de ranura + V \". Por ejemplo, cuando el ancho de la ranura en V es de 5 mm, la ranura en V se llama \"5V \".

El ancho de la ranura en V del troquel inferior utilizado por la cama plegable 1 suele ser 5 veces el grosor del material (5T). Si se usa 5T-1V, el coeficiente de flexión debe aumentarse en consecuencia. Si se usa 5T + 1V, el coeficiente de flexión también debe reducirse en consecuencia.

7. Cama plegable después del reglamento

Tipo: tipo ordinario, tipo largo de doble punta, tipo corto de doble punta, tipo alargado, tipo de junta, tipo de un solo punto, tipo de posición en el punto, tipo de posición en el punto.

Función:

1) Postdeterminación ordinaria:

La posición de reposo facial se utiliza para la posición de reposo final de la pieza de trabajo y la posición lateral izquierda y derecha de la pieza de trabajo, la posición de reposo de punta se utiliza para las dos o más posiciones de reposo de la pieza de trabajo, también se puede utilizar para el único reposo posición (debe tener instalaciones auxiliares

2) Ajuste de punto largo y doble:

El pequeño ancho de la pieza de trabajo se dobla por la posición, lo común después del ajuste, incluso si el asiento trasero está junto, el frente después del ajuste entre el espacio de 70 mm, y con el ajuste posterior puede reducir el espacio frontal a 10 mm: evite las rebabas por el Posicione este punto con el punto único después de la función de ajuste, pero su alcance de adaptación es principalmente el pequeño ancho por la posición de la pieza de trabajo: la superficie de la base tiene la función de ajuste posterior

3) Regulación tras puntos cortos y dobles

La función básica es la misma que la posregulación larga de doble punto, pero el ámbito de aplicación es diferente, se puede utilizar para el resto de piezas de trabajo más cortas: adecuado para pieza de corte NCT, utilizado para evitar puntos de rebaba, para garantizar la precisión de flexión.

4) Alargamiento después de fijar

Utilizando la característica de alargamiento, el tamaño pequeño o el tamaño negativo de la posición indirecta.

Después de la longitud fija, puede extender la máquina herramienta 59.5 para obtener el tamaño de descanso -59.5, que se puede usar para un pequeño doblado con alta dificultad, doblado de descanso indirecto; El posicionamiento izquierdo y derecho de la pieza de trabajo, debido a que es más largo que la fijación trasera normal, por lo que la pieza de trabajo en la posición de fijación trasera normal, se puede utilizar como posicionamiento izquierdo y derecho de la pieza de trabajo.

5) Después de la fijación de la junta

Para la posición de flexión e inclinación de tamaño pequeño, generalmente la posición de flexión e inclinación de tamaño pequeño necesita una junta, para evitar que el molde superior se dañe después de la fijación, pero al agregar la junta, la junta es fácil de ejecutar, lo que afecta la operación segura, a partir de ese momento , la parte que sobresale del calibre de fijación desempeñará el papel de junta, uso: la parte que sobresale se instala hacia abajo; Pieza de trabajo de soporte de gran tamaño o anti-posición contra la posición, doblando un tamaño grande, generalmente se necesitan dos personas para agarrar la pieza de trabajo contra la posición, tamaño extremadamente inseguro e inestable, después de que la regulación pueda apoyar la pieza de trabajo contra la posición, operación de una sola persona, use el mismo que el anterior; Su superficie base es la misma que la del postdeterminador común, por lo que tiene la función de postdeterminador común.

6) Punto único después de la regulación.

Se utiliza para la posición del borde largo de la superficie de múltiples rebabas, productos de corte de bordes o blanqueo NCT general con puntos de rebabas en el borde, utilícelo de ahora en adelante para arreglar o evitar puntos de rebabas, mejorar la precisión de plegado; Se utiliza para el posicionamiento izquierdo y derecho de la pieza de trabajo, porque su plano base es el mismo que el del calibre de poste ordinario, por lo que los dos lados del calibre de poste se pueden mezclar con el calibre de poste ordinario a partir de entonces. La parte sobresaliente se puede utilizar para el posicionamiento izquierdo y derecho de la pieza de trabajo para realizar el escondite exacto entre la pieza de trabajo y el molde, y la superficie de la base tiene la función del calibre de poste ordinario.

7) Después de posicionar el punto interior del material, dado que el punto que sobresale de la regulación posterior se extiende a otro plano, se puede utilizar para el posicionamiento del pequeño orificio cuadrado en la pieza de trabajo.

8) Después de la colocación de la superficie interna del material, se determinará que hay una estructura que sobresale en el extremo superior, que es plana con el plano de la matriz, y el ancho es solo 1/3 de la matriz.

Este punto se puede utilizar para: posición de descanso de la costura estrecha cuyo ancho es menor que el ancho normal del tope trasero; La parte que sobresale se sujeta hacia abajo, que se puede utilizar para el resto directo del doblado dentro del material; Alcance óptimo: ancho de plegado interno mayor de 20 y menor de 150 mm; También se puede utilizar para el borde exterior irregular de la avioneta reclusa.

Nota: El tamaño general especificado a partir de entonces es 60 * 9 mm

Determinado después del posicionamiento del doblado cuando estaba cerca (es decir, paralelo al determinado después), si la superficie de posicionamiento del peralte de la pieza de trabajo es, en este momento debe inspeccionar el tamaño del accesorio de posicionamiento de la pieza de trabajo, la estabilidad de la (ubicación ) diseño generalmente L 3 a 10 mm, todos deben considerar el uso del diseño de dispositivo de posicionamiento Yi Mo (generalmente) para el posicionamiento, a menos que haya pequeños artefactos especiales, particularmente una pieza grande de 10 mm, por supuesto, el posicionamiento de su estabilidad es pobre. Como se muestra en la siguiente figura:

8. Tecnología de procesamiento de camas plegables y asuntos que requieren atención.

1) Alcance del proceso de doblado:

La distancia desde la línea de flexión hasta el borde es más de la mitad de la ranura en V, por ejemplo, la distancia mínima es de 2 mm si el material de 1.0 mm UTILIZA el troquel inferior de 4V. La siguiente tabla muestra el borde de plegado mínimo de diferentes espesores de material:

Espesor del material Ángulo de flexión 90 ° Curva en un ángulo de 30 °

Especificación mínima de ranura en V con brida Especificación mínima de ranura en V plegada

0,1 ~ 0,4 1,0 2 v

0,4 ~ 0,6 1,5 3 V 2,2 3 V

0,7 ~ 0,9 2,0 4 V 2,5 4 V

0,9 ~ 1,0 2,5 5 V 3,4 6 V

1,1 ~ 1,2 3,0 6 V

1.3 ~ 1.4 3.5 7V 5.0 8v

1,5 ~ 1,6 4,0 8 V

1,7 ~ 2,0 5,0 10 V

2.1 ~ 2.5 6.0 12V

2.6 ~ 3.2 8.0 16V

3,3 ~ 5,0 12,5 25 V

5,1 ~ 6,4 16,0 32 V

Nota: Si el tamaño interno del material del borde es más pequeño que el tamaño mínimo del borde en la tabla anterior, la cama plegable no se puede procesar de la manera normal. En este momento, el borde se puede reparar al tamaño mínimo del borde después de doblarlo, o considerar el procesamiento del molde.

2) Durante el doblado de la cama plegable, debido al tamaño demasiado pequeño desde el borde del agujero hasta la línea de doblado, se debe realizar el procesamiento adecuado:

(1) LASER se utiliza para el tratamiento secante en la línea de plegado correspondiente.

(2) Se presiona NCT en la línea de plegado correspondiente (se prefiere este método).

(3) Aumente el agujero hasta la línea de doblado (este método debe ser confirmado con el cliente).

Nota: Cuando la distancia del orificio cerca de la línea de flexión es menor que la distancia mínima indicada en la tabla, se producirá una deformación después de la flexión: grado 0,6 ~ 0,8 0,9 ~ 1,0 ~ 1,2 1,3 ~ 1,4 1,5 ~ 1,6 ~ 2,0 2,2 ~ 2,4 Distancia mínima 2,0 2,5 3,0 3,5 4,0 5,0 5,5

3) Piso reflejado:

Cuando el casco convexo está opuesto a la dirección opuesta de la prensa de reflexión y a 2,5 t de la línea de flexión L 3, el aplanamiento hará que el casco convexo se deforme. Tratamiento del proceso: antes del aplanamiento, coloque un accesorio debajo de la pieza de trabajo con un grosor ligeramente mayor o igual a la altura del casco convexo, y luego use el molde de aplanamiento para aplanarlo.

4) Cuando el orificio de dibujo está demasiado cerca de la línea de doblado, debe presionarse o cortarse en la línea de doblado para evitar la deformación del orificio de dibujo durante el doblado.

5) piezas de galvanoplastia

Las piezas galvanizadas se deben doblar prestando atención a las muescas y al desprendimiento del revestimiento (nota especial en los dibujos de ingeniería).

6) Sección

El rango de mecanizado de interferencia de la diferencia de segmento se puede ver en la figura.

Según el ángulo de formación, se puede dividir en borde recto e hipotenusa.

Rotura de borde recto: cuando la altura de rotura h es inferior a 3,5 veces el grosor del material, se adopta la matriz de rotura o el moldeado fácil; cuando la altura h es más de 3,5 veces el grosor del material, se adopta el pliegue normal de uno o dos pliegues.

Rotura de bisel: cuando la longitud del bisel es menos de 3,5 veces el grosor del material, adopte el troquel de rotura o el moldeado fácil, y cuando la longitud sea más de 3,5 veces el espesor del material, adopte el plegado normal de un lado y un lado

7) Riel guía electrostático remachado

El espaciado de la guía electrostática de remachado de la cama plegable es de 25.15 mm, un remachado de 15 puntos (el punzón de remachado se puede descargar, por lo que se puede remachar con un solo remache con intervalo), cuando el borde del carril de guía electrostático y la línea de flexión distancia L 1 + 3 V / 2 mm (V es un ancho de ranura en V del troquel inferior de la cama plegable) se puede remachar la guía electrostática primero doblando nuevamente, menos de 1 + V / 2 mm, tiene que doblarse para remachar la guía electrostática. Como material de 1,2 mm disponible en 5 V pliegue

8) Material delgado con fuerte elasticidad.

O el ángulo de flexión es muy importante. Por lo general, se considera presionar la línea en la línea de doblado, para abrir el orificio de proceso en la línea de doblado, o presionar el refuerzo en la línea de doblado, para evitar el retroceso elástico después de doblar, lo que resulta en un error dimensional. Si se procesa el cambio de matriz, se debe considerar la cantidad de recuperación elástica al diseñar el cambio de matriz.

9) Casco convexo a presión

Cuando el casco convexo es fácil de moldear, si la altura del casco convexo es muy estricta, se puede considerar la contrapresión para asegurar su precisión.

10) Refuerzo de triángulo de presión de cama plegable

Especificaciones del molde para refuerzo triangular:

N º de Modelo. 117 107 202

Ancho de formación (mm) 3,0 5,0 3,0 5,0 3,0 5,0 5,0

Ancho de la herramienta (mm) 10 20 10 20 20 10 20 10 20 10 20 10 20 20 10 20 20 10 20

El número de moldes es 2 ramas, 2 ramas, 2 ramas, 2 ramas, 4 ramas, 4 ramas

Hay dos tipos de formación de refuerzo triangular: 1. Compartir con la herramienta de doblado al mismo tiempo, es decir, procesamiento de refuerzo de triángulo y doblado al mismo tiempo

2. Presione el refuerzo triangular después de que la pieza de trabajo esté doblada

Nota: El número de refuerzo del triángulo formador está relacionado con el número de moldes. Puede verse en la tabla anterior que la misma especificación puede formarse como máximo cuatro en la actualidad. Si el número es mayor, se resolverá mediante negociación con el personal pertinente.
