Principio de funcionamiento de la bomba hidráulica.

El desatascador

La bomba de émbolo se divide en dos formas estructurales representativas de la bomba de émbolo axial y la bomba de émbolo radial; Dado que la bomba de pistón radial es un nuevo tipo de bomba de alta eficiencia con un contenido técnico relativamente alto, con la aceleración continua de localización, la bomba de pistón radial inevitablemente se convertirá en una parte importante del campo de aplicación de la bomba de pistón.

La bomba de émbolo es un tipo de bomba alternativa, que pertenece a la bomba de volumen. El émbolo es impulsado por la rotación excéntrica del eje de la bomba y el movimiento alternativo. Sus válvulas de succión y descarga son válvulas unidireccionales. Cuando se extrae el émbolo, la presión en la cámara de trabajo disminuye y la válvula de salida se cierra. Cuando la presión es inferior a la presión de entrada, la válvula de entrada se abre y entra líquido; Cuando se empuja el émbolo, la presión de la cámara de trabajo aumenta y la válvula de entrada se cierra. Cuando es más alta que la presión de salida, la válvula de salida se abre y el líquido se descarga.

La bomba de émbolo axial con una estructura de zapata deslizante es actualmente la bomba de émbolo axial más utilizada. El émbolo colocado en el cilindro está en contacto con la placa oscilante a través de la zapata deslizante. Cuando el eje de transmisión impulsa el cilindro para girar, la placa oscilante tira o empuja el émbolo fuera del cilindro para completar el proceso de succión y descarga de aceite. El aceite en la cavidad del volumen de trabajo formado por el émbolo y el orificio del cilindro se comunica con las cámaras de succión y descarga de la bomba a través de la placa de distribución de aceite. El mecanismo variable se usa para cambiar la inclinación de la placa oscilante, y el desplazamiento de la bomba se puede cambiar ajustando la inclinación de la placa oscilante.

Bomba de paletas

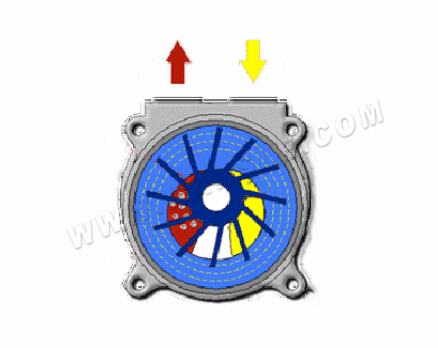

Principio de funcionamiento de la bomba de doble efecto: consta de estator, rotor, palas y placa de distribución de aceite. La pared interna del estator es aproximadamente elíptica. Las palas se instalan en las ranuras radiales del rotor y pueden deslizarse a lo largo de las ranuras, y el rotor y el estator se instalan concéntricamente. Cuando la cuchilla se desliza desde el arco de radio pequeño hasta el arco de radio grande, la cámara de trabajo sellada aumenta gradualmente para formar un vacío parcial, de modo que el aceite en el tanque de aceite es aspirado a través de la cavidad de succión de aceite en la bandeja de distribución de aceite; de lo contrario, presione el aceite.

Principio de funcionamiento de las palas de acción simple: compuesto principalmente por estator, rotor, palas y placa de distribución de aceite. La superficie interna del estator es un cilindro. En el estator donde el rotor está instalado excéntricamente, hay una excentricidad e, las palas están instaladas en el conducto de deformación del rotor y pueden deslizarse en la ranura en la dirección de la deformación.

Bomba de refuerzo de gas

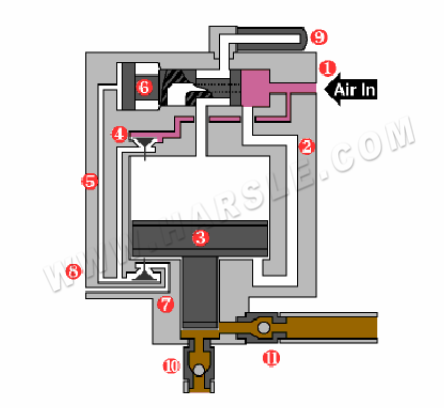

Las bombas aumentadas neumáticamente son impulsadas principalmente por gas a baja presión en el extremo del pistón de un área grande para generar fluido a alta presión en el extremo del pistón de un área pequeña. Se puede usar para aire comprimido y otros gases. La presión de aire de salida se puede ajustar de forma continua impulsando la presión de aire.

La bomba de refuerzo neumática utiliza gas a baja presión en el extremo del pistón de un área grande para generar fluido a alta presión en el extremo del pistón de un área pequeña. Se puede usar para aire comprimido y otros gases. La presión de aire de salida se puede ajustar de forma continua impulsando la presión de aire.

Accionamientos múltiples de gas: aire comprimido, nitrógeno licuado, nitrógeno de la tubería, vapor de agua.
