Principio de funcionamiento y clasificación de las máquinas laminadoras de placas.

Principio de funcionamiento:

El rodillo superior de la máquina laminadora de placas simétricas está en la posición simétrica de los dos rodillos inferiores a través del aceite hidráulico en el cilindro hidráulico que actúa sobre el pistón para el movimiento de elevación vertical, y el engranaje final del reductor principal acciona los engranajes de los dos. rodillos inferiores para engranar para el movimiento de rotación, que es el movimiento de balanceo Proporcionar torque. La placa de metal de plástico plana de la máquina laminadora de placas pasa entre los tres rodillos de trabajo de la máquina laminadora de placas. Con la ayuda de la presión del rodillo superior y la rotación del rodillo inferior, la placa de metal se dobla continuamente a través de múltiples pasadas, lo que resulta en una deformación plástica permanente. Enrolle en el cilindro, cono o parte de ellos requeridos. La desventaja de esta máquina dobladora hidráulica de tres rodillos es que el extremo de la placa debe doblarse previamente con la ayuda de otros equipos. Esta bobinadora es adecuada para bobinadoras a gran escala con un espesor de más de 50 mm. Se agrega una fila de rodillos fijos debajo de los dos rodillos inferiores para acortar el espacio de los dos rodillos inferiores, mejorando así la precisión de la pieza de trabajo enrollada y el rendimiento general de la máquina.

Clasificación:

Debido a los diferentes campos de uso, los tipos de máquinas curvadoras también son diferentes. A partir del número de rodillos, se divide en tres rodillos y cuatro rodillos. El tres rodillos se divide en una máquina dobladora simétrica de tres rodillos, una máquina dobladora horizontal de tres rodillos con ajuste hacia abajo, una máquina dobladora de placas con ajuste de arco hacia abajo, una máquina dobladora universal de tres rodillos de rodillo superior y una máquina dobladora hidráulica CNC. Desde el punto de transmisión del tipo mecánico y tipo hidráulico. En términos del desarrollo de las máquinas dobladoras de placas, el tipo universal de rodillo superior es el más atrasado, el tipo de ajuste horizontal hacia abajo está ligeramente avanzado y el tipo de ajuste de arco hacia abajo es el más avanzado.

⒈La dobladora mecánica de tres rodillos se divide en simétrica y asimétrica.

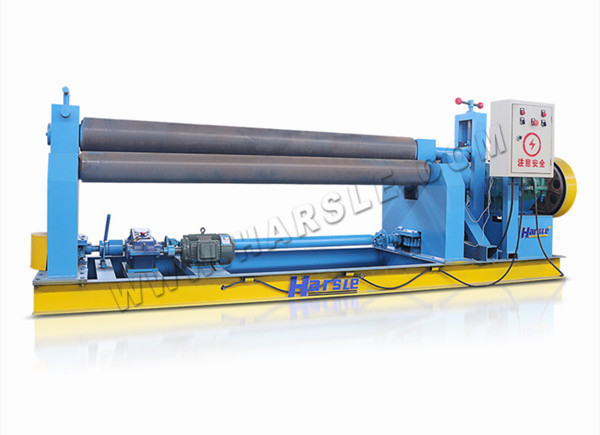

Simetría mecánica de tres rodillos

Características de rendimiento de la máquina dobladora de placas simétrica mecánica de tres rodillos: La estructura de la máquina es simétrica de tres rodillos. El rodillo superior se mueve verticalmente en la posición simétrica central de los dos rodillos inferiores. Se obtiene mediante la transmisión del tornillo y la tuerca del tornillo y los dos rodillos inferiores. El movimiento de rotación, a través del engranaje de salida del reductor que engrana con el engranaje del rodillo inferior, proporciona torque para la placa enrollada. La desventaja de esta máquina es que el extremo de la placa debe doblarse previamente con otros equipos.

Mecánica asimétrica de tres rodillos

Las principales características de la máquina dobladora de placas asimétrica mecánica de tres rodillos: la estructura de la máquina es de tipo asimétrico de tres rodillos, el rodillo superior es el impulsor principal y el rodillo inferior se mueve verticalmente para sujetar la placa y engranar con la parte superior engranaje del rodillo a través del engranaje del rodillo inferior, al mismo tiempo que el accionamiento principal; los rodillos laterales se inclinan y levantan, con funciones duales de doblado previo y redondeado. Estructura compacta, operación conveniente y mantenimiento.

⒉Hidráulico

Las principales características de la máquina dobladora de placas simétrica hidráulica de tres rodillos: el rodillo superior se puede levantar verticalmente, y el accionamiento hidráulico de elevación vertical se obtiene mediante el aceite hidráulico en el cilindro hidráulico que actúa sobre el vástago del pistón; el rodillo inferior se acciona en rotación y el engranaje de salida engrana a través del reductor. Para proporcionar torque a la bobina, hay una rueda loca debajo del rodillo inferior, que se puede ajustar. El rodillo superior tiene forma de tambor, lo que mejora la rectitud del producto y es adecuado para depósitos ultralargos con varias formas de sección transversal.

Es una máquina laminadora de placas de tres rodillos simétrica ajustable hacia arriba, que puede enrollar hojas de metal en piezas circulares, de arco y cónicas dentro de un cierto rango. Los dos rodillos inferiores de este modelo son los rodillos impulsores y el rodillo superior es el rodillo impulsado. Es ampliamente utilizado en las industrias de construcción naval, calderas, aviación, energía hidroeléctrica, química, estructura metálica y fabricación de maquinaria.

Es adecuado para la deformación por flexión de placas metálicas. Puede rodar, arquear y ahusar piezas de trabajo dentro de un cierto rango, y tiene la función de doblar previamente el extremo de la placa. Los dos rodillos inferiores de este modelo son rodillos activos y pueden moverse horizontalmente. El rodillo es un rodillo impulsado que puede moverse hacia arriba y hacia abajo. Hay modos de movimiento mecánico e hidráulico. Todos los ejes de transmisión están conectados mediante acoplamientos universales.
