Principio de trabajo de la máquina de rodillos de placa de tres rodillos

La placa en espiral se refiere a la deformación de flexión causada por la fuerza externa del material de la lámina para alargar las fibras de la capa externa del material de la lámina y acortar las fibras de la capa interna. La capacidad de trabajo de la máquina de rodadura de la placa se refiere a la capacidad de la placa para enrollar el diámetro mínimo de la placa y el espesor y el ancho de la placa máximo en el estado frío de acuerdo con el límite de rendimiento especificado.

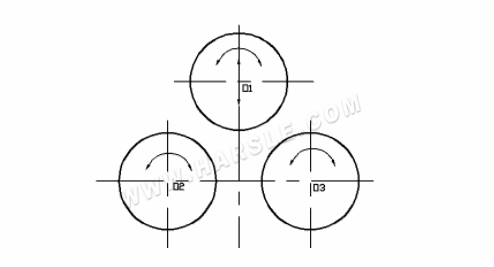

Seleccionar una máquina de corte de tres rollo ajustable simétrica para explicar el principio de funcionamiento de la placa enrollable, como se muestra en la figura. La placa de tres rolas maquina de laminación se divide en el movimiento principal y el movimiento auxiliar. Los dos rodillos inferiores son rodillos, que son fijos y se pueden girar en sentido horario o en sentido antihorario alrededor de O2 y O3 al mismo tiempo, que es el movimiento principal. El rodillo superior es un rodillo pasivo, que se puede mover hacia arriba y hacia abajo bajo la unidad del sistema de transmisión y también se puede mover hacia arriba y hacia abajo en el plano vertical O1 en la figura, que es un movimiento auxiliar. Durante el rodamiento, la hoja se alimenta entre los rollos superior e inferior, y la superficie inferior de la lámina está en contacto con los puntos más altos de los dos rollos inferiores. Cuando se presiona el rollo superior hacia abajo y excede el límite de rendimiento del material, la hoja se deforma plásticamente, formando un arco de sección.
