Principio del sistema hidráulico

¿Cuál es el principio y el proceso de trabajo del sistema hidráulico? Muchos novatos hidráulicos sabe poco sobre ella. Hoy en día, a través de un par de imágenes sencillas, paso a paso, que le llevará a entender el sistema de transmisión hidráulica.

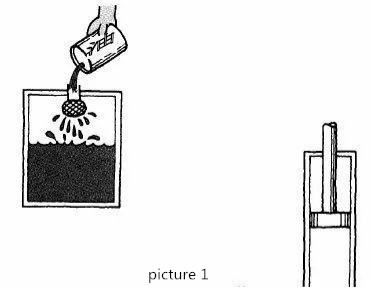

(1) En primer lugar, usted debe tener un depósito de aceite con aceite hidráulico, que se suministra a la bomba.

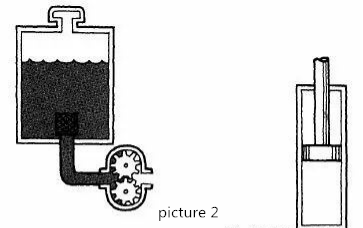

(2) El siguiente paso, la formación de flujo de aceite debe tener una bomba, pero la bomba no puede aspirar aceite del tanque. La gravedad obliga aceite en la bomba.

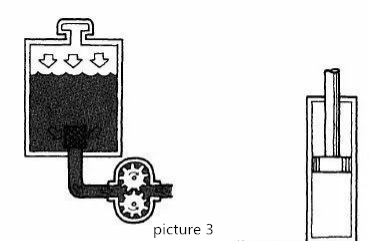

(3) Cuando gira la bomba de aceite hidráulico, empuja el cabo de aceite. Es importante recordar que la bomba sólo es móvil. Capacidad determina la velocidad de acción hidráulica. formas carga de presión, la bomba no produce presión.

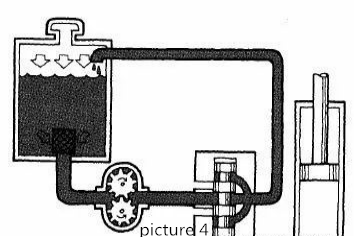

(4) La bomba de aceite hidráulico está conectado con la tubería entre la válvula de control. El aceite bombeado fluye a la válvula. La tarea de la válvula es hacer que el flujo de aceite al cilindro o tanque.

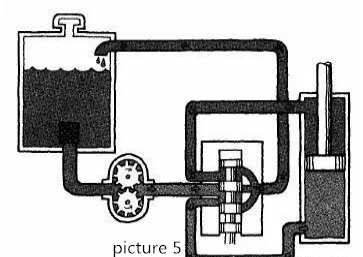

(5) El siguiente paso del sistema es el cilindro hidráulico, que hace el trabajo real. La válvula de control tiene dos conexiones de la tubería al cilindro.

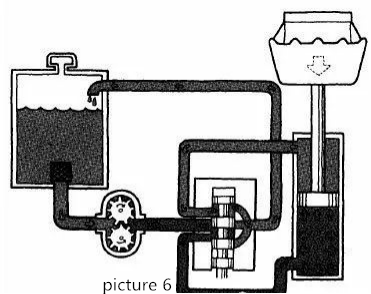

(6) El aceite de la bomba hidráulica fluye a la gran cavidad en la parte inferior del pistón a través de la válvula de control. Carga genera resistencia al flujo y la presión.

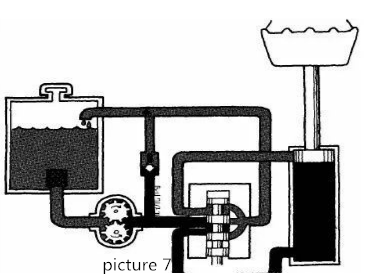

(7) El sistema hidráulico parece ser completa, pero en realidad no lo es. También necesita una parte muy importante. Debemos tener en cuenta la forma de proteger todos los componentes de daños en caso de sobrecarga repentina u otros fallos. Incluso si el sistemafalla, la bomba de aceite sigue rotación y suministros al sistema. Si el aceite bombeado tiene donde ir, la presión se acumulará hasta algunas piezas dañadas. Hemos instalado una válvula de seguridad para evitar daños. Por lo general, es cerrado, perocuando la presión alcanza un valor establecido, la válvula se abre y permite que el aceite fluya de vuelta al depósito.

(8) El sistema hidráulico básico consiste en depósito de aceite, la bomba, la válvula de control, el cilindro, la tubería de conexión y la válvula de alivio. Todas estas piezas son necesarias. A través de la introducción anterior, ¿sabe más sobre el proceso de trabajo de¿sistema hidráulico?
