Principio eléctrico de la máquina de corte.

Principio eléctrico de la máquina de corte.

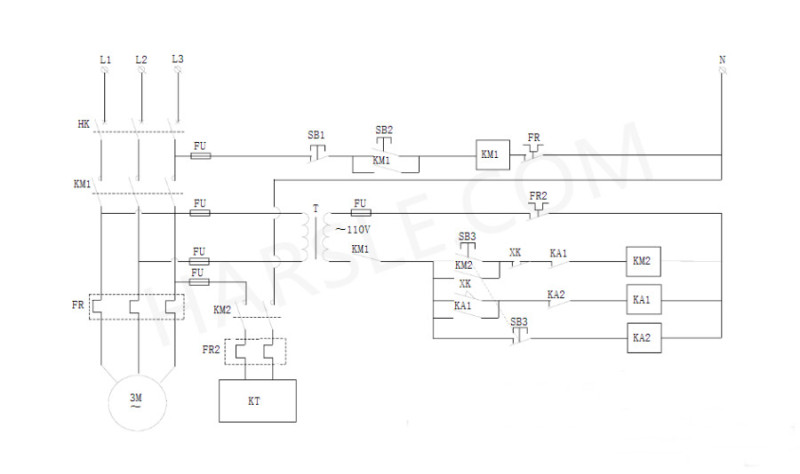

Principio de funcionamiento:

Fuentes de alimentación cerradas El control del contactor del motor principal HK abierto será confiable. Al presionar el botón SB2, la bobina del contactor principal KM1 está conectada eléctricamente al motor principal. Dado que la máquina de corte de contacto del contactor principal tira del circuito principal electromagnético y el transformador de control recibe alimentación, el circuito de control del electroimán se encuentra en estado de espera. Cuando las tijeras de las tijeras trabajan en un cigüeñal alternativo, la leva toca el interruptor de desplazamiento KX. El KX normalmente cerrado desconecta la bobina KM2 de la pérdida de energía y el electroimán pierde energía. Para evitar el peligro de movimiento continuo de las tijeras, se agrega protección eléctrica de la cadena al circuito de control. La acción KX tiene su punto normalmente abierto cerrado y el relé intermedio KA1 se activa para abrir el punto normalmente cerrado KA1 en el lazo de control KM2. Se utiliza para garantizar que la bobina de tracción no se cargue repetidamente y cause un mal funcionamiento. El punto BS3 normalmente cerrado y la bobina intermedia de relé KA2 se integran en serie en el lazo de control para evitar que el botón de control Changan haga que las tijeras se compartan. El punto normalmente cerrado de KA2 se inserta en el bucle de control KA1 para permitir que se apague LA1 para prepararse para el próximo ciclo.
