Problemas comunes del troquel de estación giratoria para punzón de torreta CNC

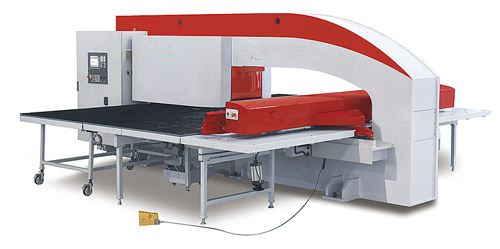

La punzonadora de torreta CNC (NCT) consta de un sistema de control por computadora, un sistema de potencia mecánico o hidráulico, un mecanismo de alimentación servo, una biblioteca de matrices, un sistema de selección de matrices y un sistema de programación periférica. La punzonadora de torreta CNC (NCT) es unaprograma de mecanizado programado por software de programación (o manual). Mediante el servo mecanismo de alimentación se transporta la hoja a la posición a procesar. Al mismo tiempo, el sistema de selección de moldes selecciona el molde correspondiente en elbiblioteca de moldes, sistema de potencia hidráulica prensado según programa de forma automática y completa el proceso de la pieza de trabajo.

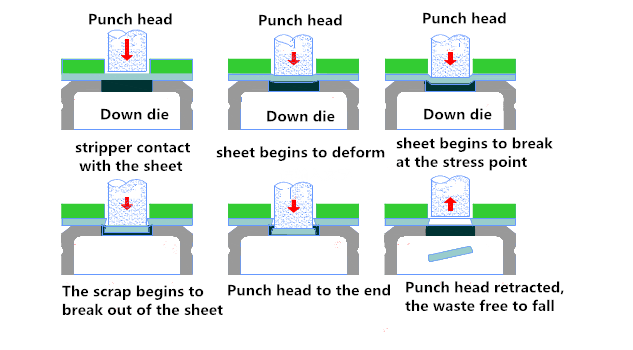

Proceso de estampado de punzón de torreta CNC

Problemas habituales en el uso de moldes de perforación

(1) El molde convexo se desgasta demasiado rápido

(2) Problema de alimentación de la tira de molde

(3) Problema de alineación de neutralidad de matriz

(4) Uso extraordinario de moldes de conformado

La razón del molde de la estación rotativa de punzón de torreta CNC se desgasta muy rápido

1 estación de punzonado de torreta CNC gira con frecuencia

2 Fácil de colisionar, la máquina se verá afectada por la vibración circundante

3 Problema de calidad propia del rotor

Los factores que afectan la vida del molde son los siguientes

1 Tipo de material y espesor

2 ya sea que elija la brecha correcta hacia abajo o no

3 Estructura del molde

4 Tener una buena lubricación cuando el material esté estampado o no

5 Si el molde ha sido tratado especialmente para el espacio o no

6 Alineación de la torreta arriba y abajo

7 Ajustar el uso racional de la junta

8 Apropiado para usar la matriz de borde oblicuo o no

9 El soporte de la máquina herramienta está desgastado o no

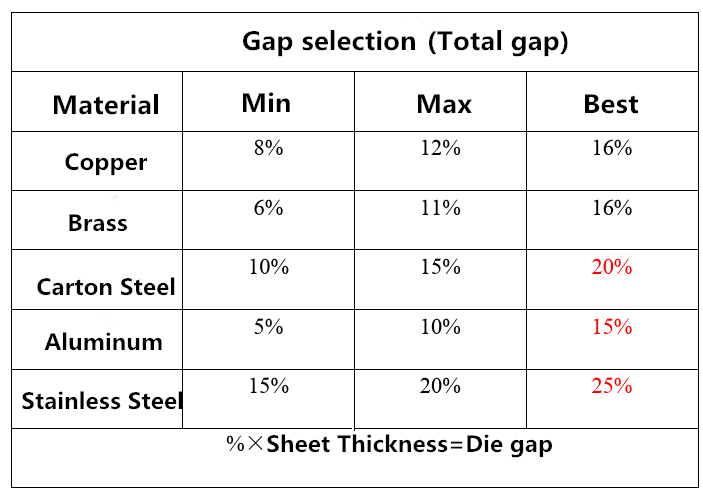

Hueco del molde

Espacio del molde significa la distancia de la pieza de trabajo entre el dado convexo y el dado cóncavo.

Cuando la matriz convexa presiona en la matriz cóncava, la distancia de los dos tipos muere, es todo el espacio.

¿Por qué es necesario utilizar el hueco correcto del troquel?

Espacio óptimo: mejor combinación de fisuras por cizallamiento, igualación de la fuerza del punzón, calidad de la pieza de trabajo y vida útil del troquel

Brecha pequeña: grietas de cizallamiento inferiores, aumento de la presión de estampación y luego reducción de la vida útil del troquel

Las ventajas de utilizar correctamente el hueco del molde:

1 Prolongar la vida útil del molde

2 El efecto del material de retorno es bueno

3 Reducir rebabas y zonas de colapso

4 Alta calidad de perforación

5 Reducir la posibilidad de material de tiras de molde

6 Necesita una fuerza mínima de perforación y corte para el agujero

7 Reducir el ancho de la banda de desgarro
