Proceso de análisis y solución de plegamiento de Doblado de piezas

⒈The principales razones y medidas para la formación de grietas de la cabeza de curvado de la hoja son las siguientes:

⑴Deburring de la rebaba y la superficie exterior.

Shears, micro-grietas en las rebabas y defectos en la superficie exterior tienden a la concentración de tensión causa, que puede causar grietas en el cizallamiento, rebabas y defectos en el momento de flexión.

medidas:

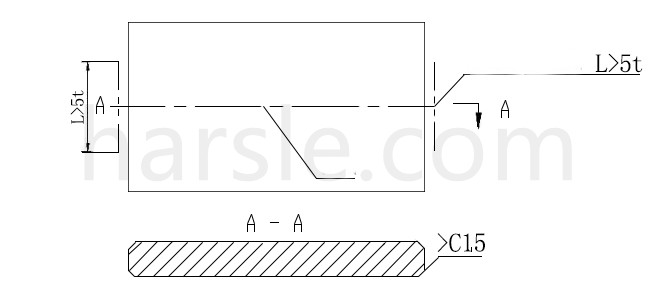

①When la placa de aluminio es t≥4mm, el acero al carbono es t≥6mm, y el ángulo de flexión es ≤90 °, para los mejores productos después de corte y punzonado, la flexión de los extremos de la flexión se realiza antes de la flexión a la gama de L> 5t a bisel> C1.5 o> R1.5, cuando el artesano está haciendo el diagrama de flujo del proceso o la compilación de la tarjeta de proceso, prestar atención a la adición del proceso de molienda antes de la flexión, que se completa con la clase de flexión , como se muestra en la figura.

②When la placa de aluminio es t≥4mm, el acero al carbono es t≥6mm, y el ángulo de flexión es ≤90 °, para los mejores productos después de corte y punzonado, los bordes de cizalla y perforación están doblados hacia la flexión R, y los artesanos están preparando. Por favor, añada esta tira cuando la tarjeta de oficio, como se muestra en la figura.

③Select la ranura de flexión fila cuchillo y flexión correcta.

④When todavía hay defectos después se implementan las medidas anteriores, oxígeno-acetileno de calentamiento por llama y bicarbonato podrán adoptarse, la temperatura del material de aluminio se controla a aproximadamente 200 °, y la placa de acero se controla dentro del intervalo de 500 a 600 ° .

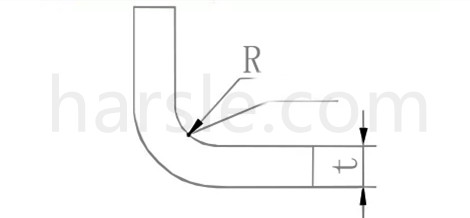

⑵The curvatura R es pequeño.

Medidas: Cuando la placa de aluminio t≥4mm, t≥6mm acero al carbono; R≤t curva; curva ángulo ≤90 °, puede ser conveniente diseñar el cambio de curvatura R a R> t o de acuerdo con la primera medida.

⒉The principales razones y medidas para la formación de grietas de la lámina de metal en la línea de doblado son como sigue:

⑴Material razón.

Medidas: Algunos materiales no son adecuados para el moldeo, pueden comunicarse con los clientes en un momento en que se examinó el proceso, o pueden ser dobladas, pero el estado de tratamiento térmico, tal como recocido, se deben cambiar.

⑵The radio de curvatura mínimo de la curva es menor que su valor límite.

Medir: Cuando se revisa el proceso, prestar atención a si la curvatura mínimo Rmin radio del producto es inferior a su valor límite. Si es inferior a su valor límite, el diseño es necesario para cambiar la curvatura R.

⑶The dirección de la curva es consistente con la dirección de las fibras del material.

Medidas: Al cortar el material, es necesario tener en cuenta que la dirección de las fibras del material y la línea de plegado no pueden ser paralelos, preferiblemente 90 grados. Para los productos de flexión y agrietamiento, por favor pregunte al artesano para encarnar este artículo en el documento de proceso en la preparación de los documentos técnicos.

estado tratamiento ⑷Heat.

Medidas: El artesano presta atención al método de tratamiento térmico de los materiales en la revisión de los dibujos. Algunos productos requieren el estado de tratamiento de superficies a ser apagado o templado. Para los productos de flexión, el proceso debe ser considerado doblada primero y luego se trató.
