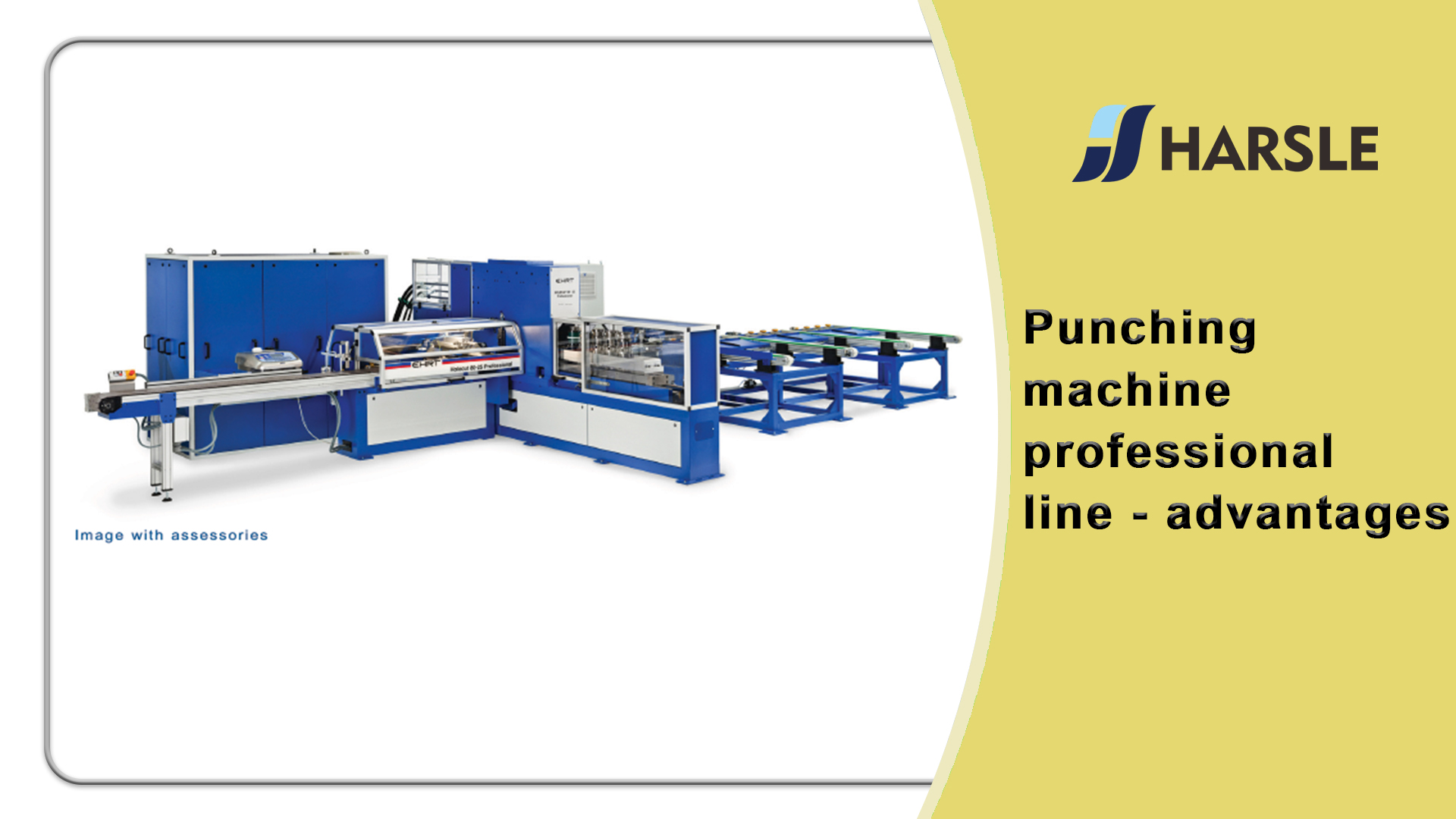

Punzonadora Línea Profesional - Ventajas

Número Navegar:26     Autor:Editor del Sitio     publicar Tiempo: 2017-09-21      Origen:motorizado Su mensaje

Perforadora

Todas las punzonadoras de la línea Professional cuentan con tres ejes controlados por CNC. Están diseñados para cargas elevadas en una operación industrial. Durabilidad extrema y velocidad inigualable caracterizan la línea Professional.


Nuestra última tecnología permite acelerar los 3 ejes simultáneamente con 6 m / s2 y viajar a velocidades de hasta 60 m / min. La flexibilidad y la velocidad fueron el foco en el desarrollo de la nueva máquina. Con una fuerza de perforación de hasta 80 toneladas, la nueva máquina para trabajos pesados ​​es capaz de perforar material de hasta 20 mm / 3/4 \"de espesor.


Con la alta velocidad de estas máquinas, tienen la capacidad de 350 golpes por minuto. Puede tener instaladas hasta 32 herramientas de perforación a la vez. La manipulación de material se maximiza utilizando solo una máquina punzonadora.


El tercer eje CNC siempre mueve el cilindro exactamente sobre la herramienta, lo que mantiene al mínimo el desgaste de los rodamientos y herramientas. Se garantiza el funcionamiento de la máquina en varios turnos.


Cómo funciona

Programe la pieza de trabajo introduciendo la longitud de la barra de materia prima y el ordenador calcula automáticamente el número máximo de piezas a punzonar (por ejemplo 18 piezas de una barra de 6.000 mm). Una vez que se ingresa el número deseado de piezas de trabajo, la barra se empuja hacia el tope. La máquina funciona de forma automática una vez iniciado el proceso de producción.


Todas las piezas se envían por un transportador de listones y se empujan lateralmente sobre una mesa. La chatarra se lleva al final del transportador. La máquina continúa funcionando de esta manera hasta que se programa o selecciona una nueva pieza de trabajo. Simplemente inserte material nuevo. Se pueden producir diferentes piezas de trabajo dentro de un ciclo de trabajo para optimizar la producción.

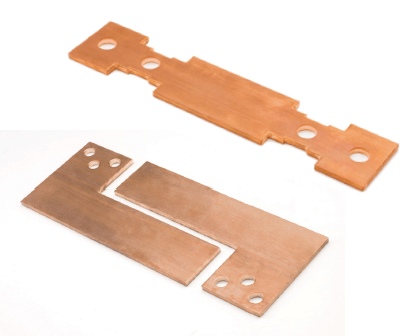

Piezas de trabajo

Las Punzonadoras de la Línea Profesional procesan barras de perfil plano de hasta 20 mm de espesor y 260 mm de ancho. Debido a la amplia gama de herramientas y una variedad de materiales, la máquina es ideal para la automatización. Con opciones para un sistema de alimentación automático, el autobús se puede perforar, marcar y clasificar.


El software basado en Windows completamente automatizado facilita la conexión de los diferentes sistemas.

Perforadora


Reprimición

La pieza de trabajo se sujeta lateralmente mediante una pinza de transporte intercambiable. La pinza lo empuja a través de la máquina a lo largo del eje x para evitar dañar la pieza de trabajo. Además, la pieza de trabajo se sujeta lateralmente fuera del área de punzonado con cada golpe de punzonado, lo que también permite el punzonado de material ligeramente deformado.

Perforadora

Área de perforación

La gran ventaja de la sujeción lateral es que se permiten cortes a presión en toda la pieza de trabajo, incluido el borde. Esto elimina las restricciones de las mordazas de sujeción tradicionales.

Perforadora

Sistema de cambio de herramienta

El portaherramientas lineal (eje y) de Professional Lines ofrece hasta ocho estaciones que albergan hasta siete herramientas de punzonado y una herramienta de corte. Todas las punzonadoras EHRT están equipadas con un sistema especial enchufable para un cambio de herramientas rápido y sencillo. No es necesario atornillar nada. El punzón y la placa de matriz se ajustan entre sí automáticamente. Los punzones y matrices se pueden cambiar rápidamente, lo que significa menos tiempo de inactividad de la máquina.

Perforadora

Para etiquetar las piezas de trabajo

Se puede instalar una impresora, que se controla en su red a través del software.

• Una impresora de inyección de tinta industrial etiqueta las piezas de trabajo a medida que pasan por la máquina.

• Una estación especial graba información en las piezas de trabajo, que incluso se pueden leer después de un recubrimiento de superficie.

• Alternativamente, puede imprimir la información en una etiqueta con un código de barras.

Perforadora

Desarrollo continuo

Durante el desarrollo de los últimos complementos de punzonadoras, se implementaron muchas solicitudes de los clientes y se dio gran importancia a la optimización de la ergonomía.

Perforadora

Redes

Se admite la conexión en red con otras máquinas y estaciones de trabajo externas. Cuando se conecta en red con una de las plegadoras, los ejes de plegado también son visibles y están disponibles para referencia.

Perforadora

Software de anidación

El software Nesting Punch Pro se basa en un software estándar. El alargamiento de las barras debido al proceso de doblado utiliza el material en su máximo potencial. El manejo es muy simple. Todas las aplicaciones de producción se clasifican y optimizan automáticamente según el material. En cooperación con máquinas totalmente automatizadas, podrá aumentar considerablemente su productividad.

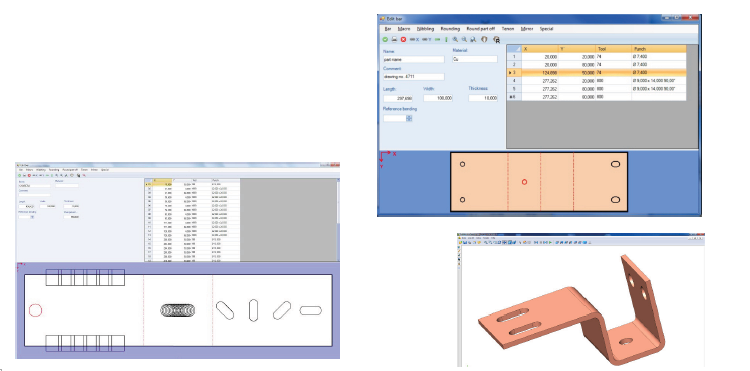

Corte de energía del software de perforación

Fácil de manejar

El software Power Cut basado en Microsoft Windows® es muy fácil de aprender. No se requieren habilidades de programación CNC. Todos los punzones de una pieza de trabajo se muestran en la pantalla, lo que permite detectar fácilmente los errores de programación. Al seleccionar una nueva pieza, se muestran todos los cambios de herramientas necesarios.


El software dirigido por menús minimiza la formación de software. Los operadores pronto pueden programar piezas de trabajo por sí mismos.

Power Cut escanea cada programa en busca de posibles colisiones antes de transferirlo a la unidad de control.

Esto elimina la mayoría de los errores de manejo. El software se puede utilizar en milímetros o pulgadas.

Perforadora

Programas especiales de punzonado

Para una programación más rápida de las piezas de trabajo, están disponibles los siguientes programas adicionales:

• Mordisquear

• Círculo dividido

• Círculo de agujeros

• Muescas de una cara y de dos caras

• Reflejo horizontal y vertical

• Biselar esquinas hasta 20 mm

• Redondeo de esquinas con Rmax = 25 mm (radios más anchos bajo pedido)

• Programas de copia y modificación

• Corte redondeado con Rmax = 30 mm (radios más anchos bajo pedido)

• Corte angular

• Relieve

• Avellanar

• Botones en relieve

• Relieve de dígitos y / o caracteres

• Programación de macros propia


Corte

La máquina cuenta con una estación de corte para separar las piezas de trabajo después de perforar de una sola vez. Si las piezas de trabajo se perforan sin cortar, esta opción se puede desactivar.


Almacenamiento de programas

El programa para cada pieza de trabajo se puede almacenar como nombres alfanuméricos de hasta 24 dígitos. Se pueden almacenar más de 200.000 piezas que se pueden localizar fácilmente mediante las opciones de búsqueda y clasificación.

Idiomas de software

Alemán, inglés, ruso, francés. Otros idiomas bajo pedido.
