QC12Y-16 × 4000 Máquina de corte de cizallamiento con fabricantes de China E21S

Vistas:20     Autor:Editor del sitio     Hora de publicación: 2018-11-13      Origen:Sitio

Descripción del producto

QC12Y-16 × 4000 NC Máquina de corte hidráulica con E21.

Principales características

● La estructura de la máquina soldada simplificada logra una alta rigidez; La máquina está diseñada por ANSYS Software. que puede garantizar la confiabilidad y precisión de la máquina de corte.

● Los motores para el inversor están controlados por el inversor, que puede lograr una alta precisión de posicionamiento 0.05 mm del backguage cambiando la frecuencia y el voltaje del motor.

● Hoja superior con dos bordes de corte y cuchilla inferior con cuatro bordes de corte (6CRW2SI).

● El eje x (retroceso) y el tiempo de corte pueden ser programados por el controlador del sistema E21S, que puede almacenar hasta 40 grupos de programas.

● Presionar el pie puede corregir la lámina de metal durante la operación de corte que puede eliminar el error de operación.

● La sobrecarga hidráulica puede protegerse mediante válvula de desbordamiento, devoluciones del bastidor de cuchillos por cilindros de nitrógeno.

● El interruptor de pie con el botón de emergencia puede detener la máquina inmediatamente cuando ocurra el accidente.

● Ajustar el espacio de cuchillo entre las cuchillas superior e inferior puede lograr un mejor rendimiento de corte.

● Los brazos delanteros con reglas y bolas de rollo pueden garantizar la precisión de corte y alimentar el material fácilmente.


Sistema de control de E21S
fabricantes de máquinas de corte● Control de movimiento de retroceso (eje x).


● Control del motor o inversor de CA.


● Posicionamiento inteligente y unilateral.


● Función de conteo de piezas de trabajo.


● Salida digital doble programable.


● 40 programas almacenados, 25 pasos por programa.


● Una copia de seguridad / restauración clave de los parámetros.


● Unidad para mm / pulgada.


● Idioma para chino / inglés.

Parámetro técnico

No. Artículo Unidad 16*4000
1 Espesor de corte máximo mm 16
2 Longitud de corte máximo mm 4000
3 La profundidad de la garganta mm 200
4 Ángulo de corte ° (Grado) 2 ° 30 '
5 Velocidad cortante Tiempo de corte/minutos 7
6 Cuchilla de corte longitud mm 1025*4
cantidad pcs 4 (superior) +4 (abajo)
7 Calibrador trasero viajar mm 800
velocidad mm/seg 160
precisión mm ± 0.02
8 Brazos delanteros longitud mm 800
cantidad pcs 3
9 Cilindro de presión de resorte pcs 14
10 Motor principal KW 18.5
11 Sistema de control / E21s
12 Dimensión (L*w*h) mm 4650*2150*2000
13 Peso kg 16300
Accesorios inclusivos
No. Artículo Unidad Cantidad
1 Cuchilla de corte establecer 1
2 Brazos de apoyo delantero pieza 3
3 Interruptor de pie pieza 1
4 Junta tórica y junta de combinación establecer 1
5 Pernos de base establecer 1
6 Pistola de petróleo pieza 1
7 llave Allen establecer 1
8 Herramienta de inflación de nitrógeno establecer 1
9 Operación manual Copiar 1
Detalles de producto

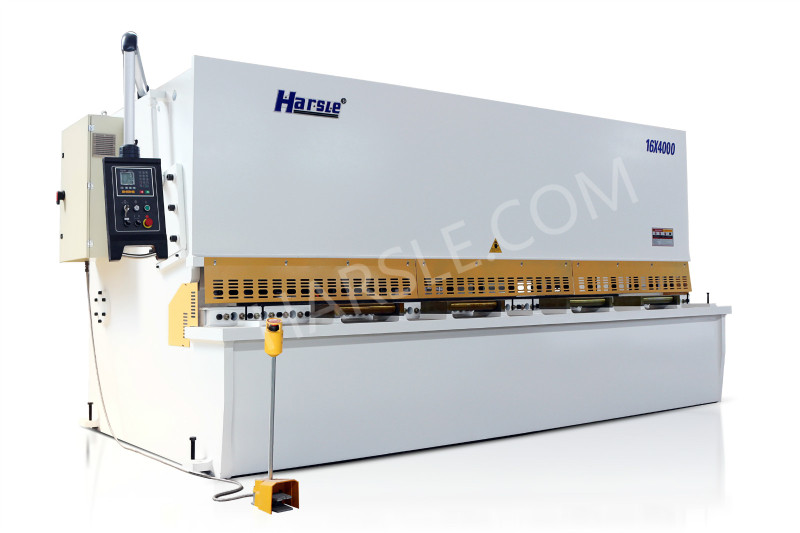

máquina de cortar de corte de acero

máquina de corte
