Reparación de la prensa hidráulica de cuatro columnas.

Fallo de equipamiento

La prensa hidráulica de cuatro columnas se utiliza principalmente para los procesos de prensado, presionando y corrigiendo materiales plásticos. El equipo funciona continuamente durante 12 horas en dos turnos. La falla es que el deslizador de la prensa hidráulica no puede moverse hacia arriba y hacia abajo con el pistón del cilindro maestro.

⒉cause de emisión

Se rompe la parte inferior de la varilla de pistón del cilindro maestro.

La posición de instalación del molde no es correcta, lo que viola las regulaciones de operación de seguridad del equipo, y se usa para perfilar la excentricidad máxima. La manga deslizante de cuatro columnas se ha usado durante muchos años, lo que hace que la brecha aumente, y la varilla del pistón se enfatiza en la dirección horizontal cuando una carga excéntrica, y la varilla de pistón y el deslizador están conectados rígidamente. El diseño de la estructura de la cabeza de la barra del pistón es un poco irrazonable. La diferencia de diámetro entre las dos secciones es grande. La varilla del pistón y el extremo inferior del control deslizante están conectados por roscas, mientras que la conexión entre la varilla del pistón y el control deslizante de otros fabricantes es un anillo de presión dividido en el extremo inferior.

Las bridas y los tornillos se sujetan la varilla del pistón y la superficie de extremo superior del control deslizante en un cuerpo. El equipo es antiguo y envejecido, el mantenimiento no es oportuno, y el uso de la fatiga.

Plan de ⒊repair

Se inserta una sección del conector de la barra en la desconexión de la varilla del pistón del cilindro maestro. Un extremo del conector de la varilla se realiza en un disco con el mismo diámetro que la varilla del pistón, y se realiza una contraparte de perno distribuida uniformemente para conectarse a la varilla del pistón del cilindro maestro con varios pernos de zócalo hexágono de alta resistencia. El jefe del rodamiento en el extremo corresponde al punto de reparación de la cabeza de la barra del pistón, y el otro extremo todavía está hecho de la misma sección del eje con el orificio deslizante y la sección del tornillo de la tuerca doble de sujeción que la sección de la barra rota.

Durante el proceso de prensado de la prensa hidráulica de cuatro columnas, la varilla asume los pernos de conexión y la tensión en los pernos causados ​​por el peso del control deslizante y la matriz y la resistencia de fricción es relativamente pequeña durante la carrera de retorno. El trazo del cilindro principal de la prensa hidráulica no ha cambiado, y la varilla de pistón se ha extendido por 100 mm debido a la conexión de la barra, que reduce la altura de apertura de la prensa hidráulica, pero no afecta el uso del molde.

Proceso y efecto

Proceso de ⑴Repair

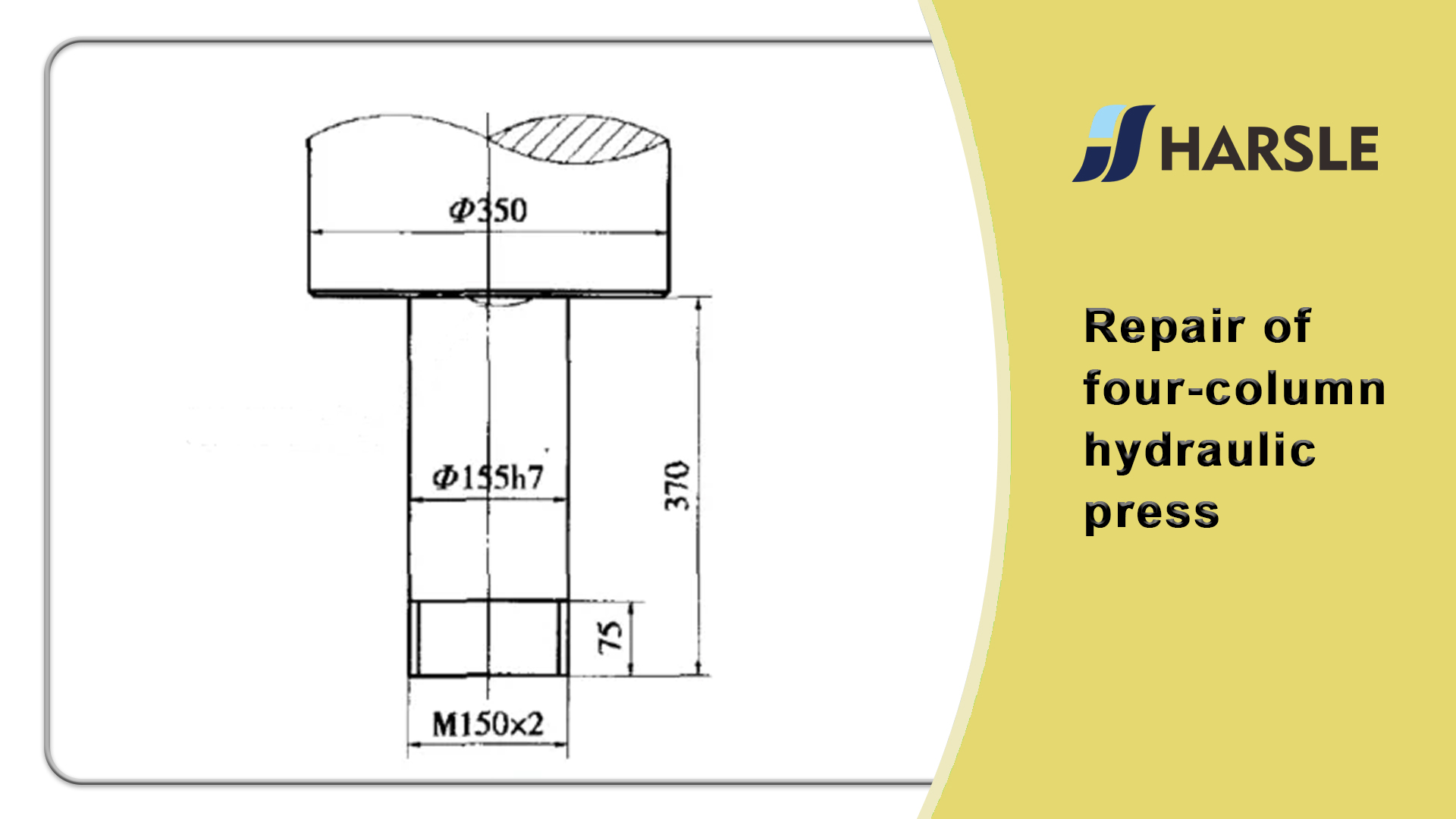

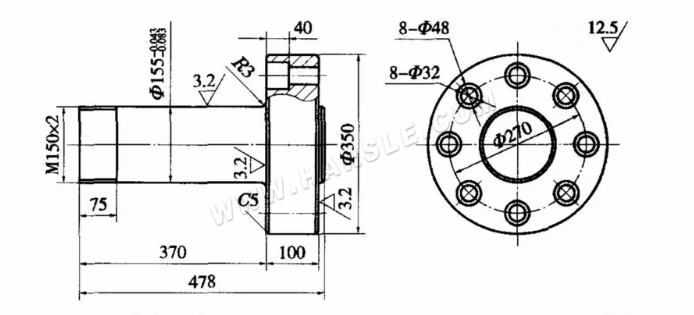

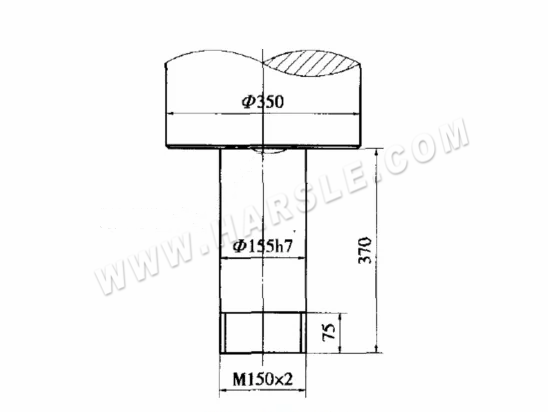

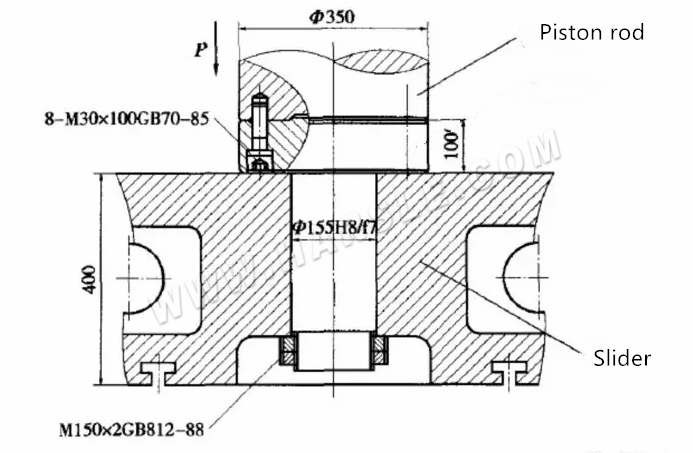

Retire el pistón del cilindro principal de la prensa hidráulica de cuatro columnas, aplanar la fractura de la varilla del pistón del cilindro principal y la máquina de una parada que coincida con el conector de la varilla y luego procese los orificios roscados M30 distribuidos uniformemente. Haga una toma de posesión de acuerdo con la Figura 2. Use los pernos de zócalo hexagonal de alta resistencia M30 para sujetar el conector de la varilla y la barra del pistón. Levante el cilindro principal y la parte superior de la travesura verticalmente y colóquelos en las cuatro columnas. Atornille las tuercas de bloqueo de columna superior e inferior en la columna. Las tuercas de bloqueo inferior deben estar completamente apretadas, y las tuercas de bloqueo superior deben dejar una pequeña brecha para la precisión de ajuste. Cuando se usa. Instale y reponee el barril lleno de líquidos para que el cilindro maestro se mueva varias veces en su carrera completa para eliminar el aire en el cilindro y la tubería. Después de que el pistón principal del cilindro desciende al contacto con el plano superior del control deslizante, se fija con una tuerca doble (Figura 3). Después del bloque deslizante y el pistón del cilindro maestro están bien conectados, ajuste de acuerdo con la precisión especificada, y apriete la tuerca de bloqueo de la columna lo más posible. Llevar a cabo una prueba de carga. Configure un signo de advertencia en la posición llamativa en el lado del deslizador, indicando \"No exceda la excentricidad máxima, y ​​está estrictamente prohibido exceder el golpe máximo del control deslizante.\"

Efecto de ⑵

Después de la reparación, la altura de apertura de la prensa hidráulica se reduce de 1200 mm a 1100 mm, pero aún puede cumplir con los requisitos de los equipos de proceso. Este método de reparación es simple y fácil de implementar, y se necesita menos de una semana para resolver las necesidades de producción urgentes. No hubo anormalidad en la producción y uso, y no se encontraron problemas en la inspección regular del equipo.
