Secretos que no conoce sobre las fresadoras

La fresadora se refiere principalmente a una máquina herramienta que utiliza una fresa para procesar varias superficies de una pieza de trabajo.Por lo general, la fresa se mueve principalmente por rotación, y el movimiento de la pieza de trabajo y la fresa es el movimiento de avance.Puede procesar planos, ranuras, diversas superficies curvas, engranajes, etc.

Una moliendamáquinaes una máquina herramienta que utiliza una fresa para fresar una pieza de trabajo.Además de fresar planos, ranuras, dientes de engranajes, roscas y ejes estriados, las fresadoras también pueden procesar perfiles más complejos.La eficiencia es superior a la de las máquinas de planificación.Es ampliamente utilizado en los departamentos de fabricación y reparación de maquinaria.

Una fresadora es una máquina herramienta con una amplia gama de usos.Puede procesar planos, ranuras, piezas con dientes, superficies en espiral y varias superficies curvas en la fresadora.Además, también se puede utilizar para procesar la superficie y el orificio interior del cuerpo giratorio y cortar el trabajo.Cuando la fresadora está funcionando, la pieza de trabajo se monta en la mesa de trabajo o el cabezal de indexación y otros accesorios, y la fresa gira como el movimiento principal, complementado por el movimiento de alimentación de la mesa de trabajo o el cabezal de fresado, y la pieza de trabajo puede obtener la superficie de procesamiento requerida.Debido al corte intermitente de múltiples filos, la productividad de la fresadora es alta.En términos simples, una fresadora puede ser una máquina herramienta para fresar, taladrar y taladrar piezas de trabajo.

1. Historial de desarrollo

La fresadora fue originalmente una fresadora horizontal creada por American E. Whitney en 1818. Para fresar las ranuras en espiral de las brocas helicoidales, American JR Brown creó la primera fresadora universal en 1862, que era el prototipo de una fresadora de mesa elevadora.Hacia 1884 aparecieron las fresadoras de pórtico.En la década de 1920, apareció una fresadora semiautomática y la mesa de trabajo utilizó un tope para completar la conversión automática de \\"avance rápido \\" o \\"avance rápido \\".

Después de 1950, las fresadoras se desarrollaron rápidamente en términos de sistemas de control y la aplicación del control digital mejoró enormemente el grado de automatización de las fresadoras.Especialmente después de la década de 1970, el sistema de control digital y el sistema de cambio automático de herramientas del microprocesador se aplicaron en la fresadora, lo que amplió el rango de procesamiento de la fresadora y mejoró la precisión y eficiencia del procesamiento.

A medida que el proceso de mecanización continúa intensificándose, la programación CNC ha comenzado a ser ampliamente utilizada en las operaciones de máquinas herramienta, lo que libera en gran medida la mano de obra.Las fresadoras de programación CNC reemplazarán gradualmente las operaciones manuales.Los requisitos para los empleados también serán cada vez más altos y, por supuesto, la eficiencia generada será cada vez mayor.

2. Clasificación principal

Distinguir por forma de diseño y ámbito de aplicación

● Fresadora de mesa elevadora: Las hay universales, horizontales y verticales, etc., utilizadas principalmente para el procesamiento de piezas pequeñas y medianas, y las más utilizadas.

● Fresadoras de pórtico: incluidas las fresadoras y mandrinadoras de pórtico, las fresadoras cepilladoras y las fresadoras de doble columna, todas utilizadas para procesar piezas grandes.

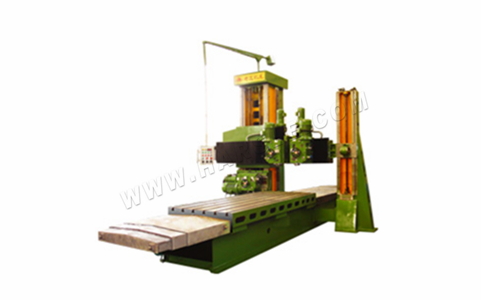

● Fresadora de columna única y fresadora de brazo único: el cabezal de fresado horizontal de la primera puede moverse a lo largo del carril guía de la columna y la mesa de trabajo se alimenta longitudinalmente;el cabezal de fresado final de este último puede moverse horizontalmente a lo largo del riel de guía en voladizo, y el voladizo también puede ajustar la altura a lo largo del riel de guía de la columna.Ambos se utilizan para procesar piezas grandes.

● Fresadora de mesa de trabajo sin elevación: hay dos tipos de mesa de trabajo rectangular y mesas de trabajo redondas.Es una fresadora de tamaño medio entre la fresadora de mesa elevadora y la fresadora de pórtico.El movimiento vertical se completa con la elevación del cabezal de fresado sobre la columna.

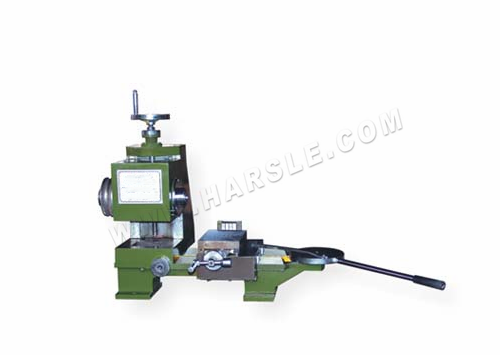

● Fresadora de medidor: una pequeña fresadora de mesa elevadora, utilizada para procesar instrumentos y otras piezas pequeñas.

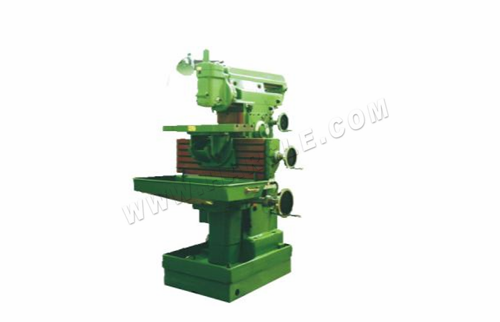

● Fresadora de herramientas: se utiliza para la fabricación de moldes y herramientas.Está equipado con varios accesorios, como un cabezal de fresado, una mesa angular universal y un enchufe.También puede realizar perforaciones, mandrinado y ranurado.

● Otras fresadoras: tales como fresadoras de chaveteros, fresadoras de levas, fresadoras de cigüeñal, fresadoras de rodillos y fresadoras de lingotes cuadrados, etc., son fresadoras especiales fabricadas para procesar las piezas correspondientes.

Según Estructura

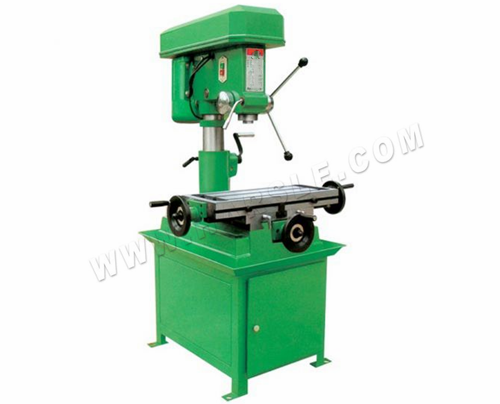

● Fresadora de sobremesa: una pequeña fresadora que se utiliza para fresar piezas pequeñas como instrumentos y medidores.

● Fresadora en voladizo: una fresadora con un cabezal de fresado montado en un voladizo.La cama está dispuesta horizontalmente.El voladizo generalmente se puede mover verticalmente a lo largo del riel de guía de la columna en un lado del lecho, y el cabezal de fresado se mueve a lo largo del riel de guía en voladizo.

● Fresadora de ariete: una fresadora con un husillo montado sobre un ariete.

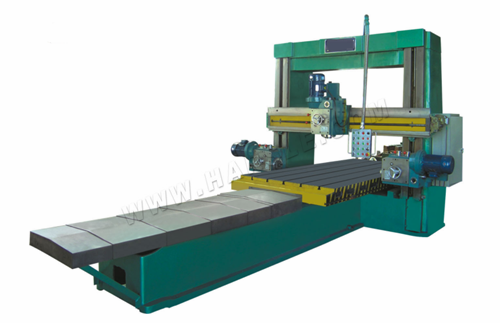

● Fresadora de pórtico: La bancada está dispuesta horizontalmente, y las columnas y vigas de conexión a ambos lados de la fresadora constituyen el pórtico.El cabezal de fresado está instalado en la viga y la columna y puede moverse a lo largo del riel guía.Generalmente, la viga se puede mover verticalmente a lo largo del riel de guía de la columna y la mesa de trabajo se puede mover longitudinalmente a lo largo del riel de guía de la cama para procesar piezas grandes.

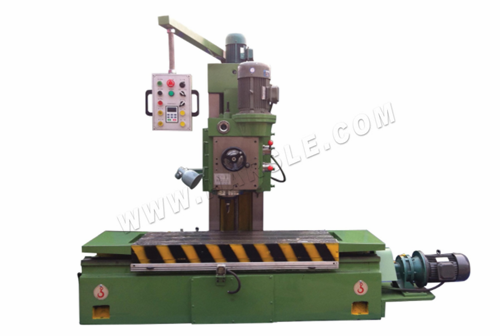

● Fresadora plana: una fresadora utilizada para fresar superficies planas y de conformado.

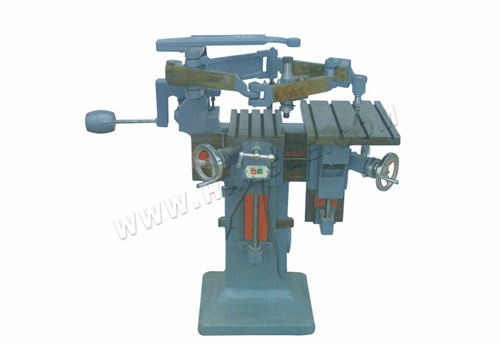

● Fresadora perfiladora: fresadora para perfilar piezas de trabajo.Generalmente se utiliza para procesar piezas de trabajo de formas complejas.

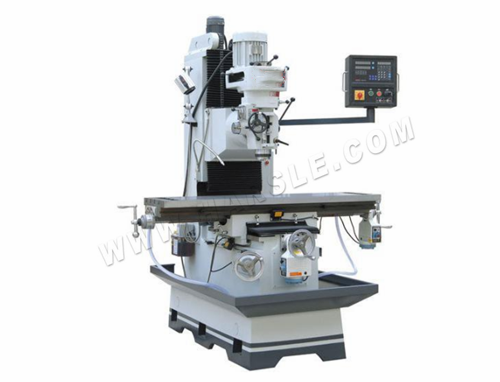

● Fresadora de mesa elevadora: una fresadora con una mesa elevadora que se puede mover verticalmente a lo largo del carril de guía de la bancada.La mesa de trabajo y el sillín deslizante normalmente instalados en la mesa elevadora pueden moverse longitudinal y lateralmente, respectivamente.

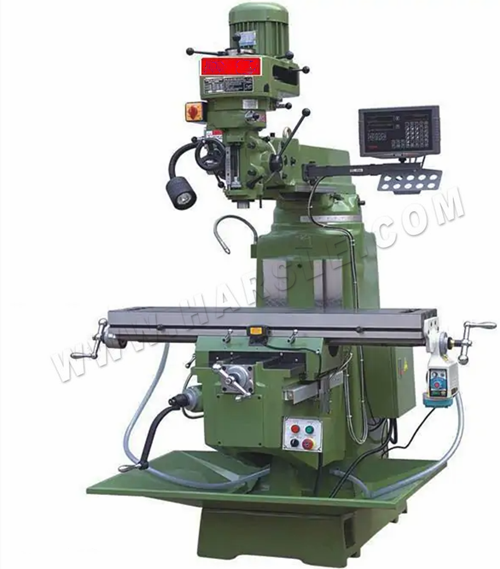

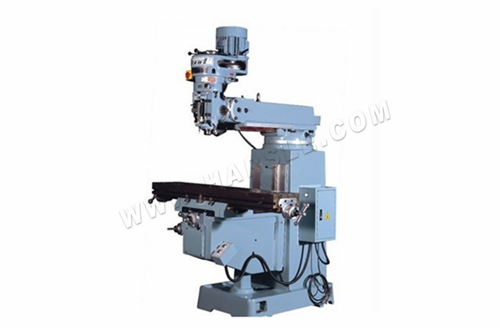

● Fresadora de brazo radial: la fresadora de brazo radial también se puede llamar fresadora de torreta, fresadora de brazo radial, fresado universal, la fresadora de torreta de máquina herramienta es un tipo de máquina de corte de metal general ligera, con funciones de fresado vertical y horizontal, puede fresar pequeñas y piezas medianas Planos, biseles, ranuras y estrías, etc.

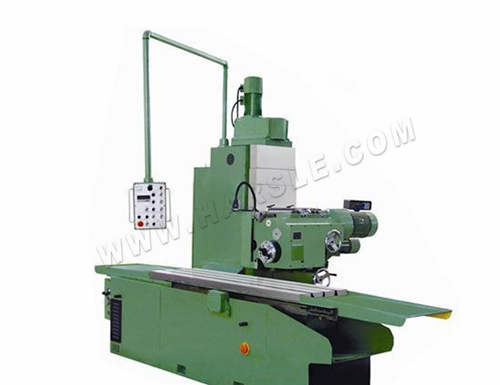

● Fresadora de bancada fija: la mesa de trabajo no se puede subir ni bajar, y puede moverse longitudinal y horizontalmente a lo largo del riel de guía de bancada, y la cabeza o columna de fresado se puede mover verticalmente.

● Fresadora especial: como la fresadora de herramientas: una fresadora utilizada para fresar moldes de herramientas, con alta precisión de mecanizado y formas de mecanizado complejas.

Según el método de control

Las fresadoras se pueden dividir en fresadoras perfiladoras, fresadoras controladas por programa y fresadoras CNC.

3. Clasificación de cortadores

Se utiliza para procesar planos, escalones, ranuras, superficies de formación y cortar piezas de trabajo en fresadoras.

Existen muchos tipos de fresas de uso común de acuerdo con sus propósitos:

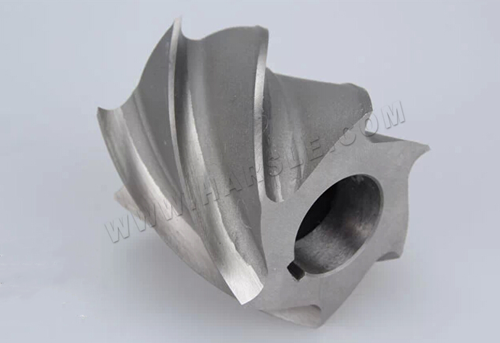

● Fresa cilíndrica: se utiliza para procesar planos en fresadoras horizontales.Los dientes de la fresa se distribuyen por la circunferencia de la fresa.Según la forma del diente, se dividen en dientes rectos y dientes en espiral.Según el número de dientes, existen dos tipos de dientes finos y gruesos.La fresa helicoidal de dientes gruesos tiene una pequeña cantidad de dientes, una alta resistencia de los dientes y un gran espacio de sujeción de virutas, lo que es adecuado para el mecanizado en desbaste;Las fresas de dientes finos son adecuadas para el mecanizado fino.

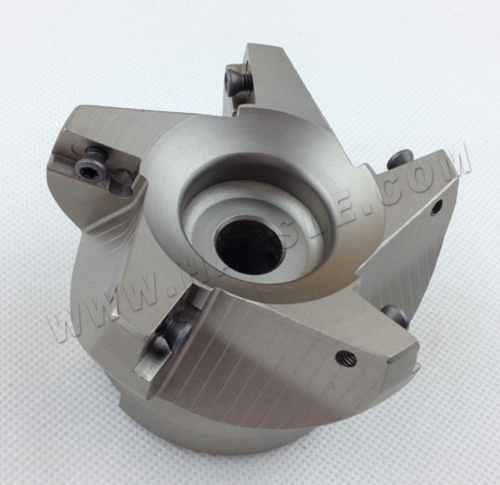

● Fresa de planear: se utiliza para fresadora vertical, fresadora de planear o fresadora de pórtico, plano de procesamiento superior, hay dientes cortadores en la cara del extremo y la circunferencia, y también hay dientes finos y gruesos.Su estructura tiene tres tipos: tipo integral, tipo inserto y tipo indexable.

● Fresa de extremo: se utiliza para procesar ranuras y superficies escalonadas, etc. Los dientes de la fresa se encuentran en la circunferencia y la superficie del extremo y no se pueden alimentar a lo largo de la dirección axial durante el trabajo.Cuando la fresa tiene dientes terminales que pasan por el centro, puede alimentarse axialmente.

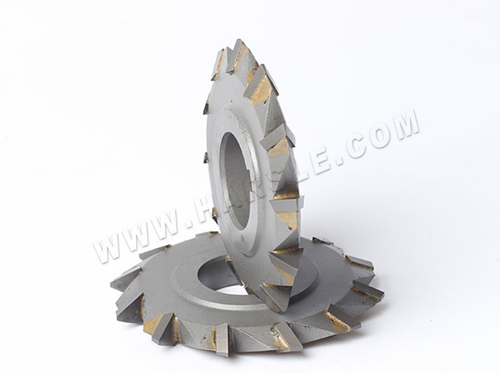

● Fresa de borde de tres lados: se utiliza para procesar varias ranuras y superficies escalonadas, con dientes en ambos lados y circunferencia.

● Fresa angular: se utiliza para fresar ranuras en un determinado ángulo.Hay dos tipos de cortadores de ángulo único y de ángulo doble.

● Fresa de hoja de sierra: se utiliza para procesar ranuras profundas y cortar la pieza de trabajo, con más dientes en la circunferencia.Para reducir la fricción durante el fresado, hay ángulos de deflexión secundarios de 15 '～ 1 ° en ambos lados de los dientes de la fresa.Además, hay fresas de chavetero, fresas de cola de milano, fresas de ranura en T y varias fresas de conformado.

La estructura de la fresa se divide en 4 tipos:

● Tipo integral: el cuerpo del cortador y los dientes del cortador se forman en un solo cuerpo.

● Tipo de diente de soldadura integral: Los dientes del cortador están hechos de carburo cementado u otros materiales de herramienta resistentes al desgaste y soldados en el cuerpo del cortador.

● Tipo de inserción: los dientes de la fresa se fijan al cuerpo de la fresa mediante sujeción mecánica.Este diente cortador reemplazable puede ser un cabezal cortador de material cortador integral o un cabezal cortador de material cortador de soldadura.El cortador de fresado con el cabezal de corte montado en el cuerpo del cortador para el afilado se denomina tipo de afilado interno;el cabezal de corte se afila individualmente en el accesorio como el tipo de afilado externo.

● Tipo de inserción: los dientes de la fresa se fijan al cuerpo de la fresa mediante sujeción mecánica.Este diente cortador reemplazable puede ser un cabezal cortador de material cortador integral o un cabezal cortador de material cortador de soldadura.El cortador de fresado con el cabezal de corte montado en el cuerpo del cortador para el afilado se denomina tipo de afilado interno;el cabezal de corte se afila individualmente en el accesorio como el tipo de afilado externo.
