Sistema de punzonado hidráulico

Sistema de punzonado hidráulico

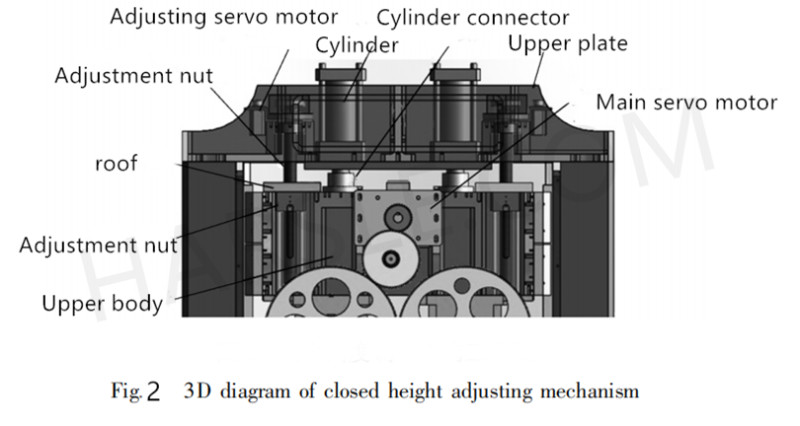

  Cuando el control deslizante del punzón mueve la parte estampada hacia abajo, el control deslizante afectará al control deslizante. Para la fuerza de reacción del estampado, la fuerza de reacción es una fuerza momentánea, que provocará un gran impulso al bastidor de la máquina, que no es propicio para la estabilidad del bastidor de la cama. Con este fin, este papel diseña un sistema hidráulico como un mecanismo de amortiguación flexible para evitar que la fuerza de reacción generada durante el estampado actúe directamente sobre el lecho superior debido a la conexión rígida. El bloque de cilindros está fijo en la placa de perforación (Fig. 2), y la varilla de empuje y la cama superior están fijas. Cuando la máquina punzonadora está trabajando, el tornillo guía proporciona una fuerza ascendente al lecho superior, el cilindro proporciona una fuerza descendente al cuerpo superior, y el cilindro actúa para equilibrar la presión durante la presión hacia abajo del bloque deslizante, y la reacción se contrarresta cuando el bloque deslizante se perfora en el punto muerto inferior. Cuando la fuerza es impactada, el cilindro actúa como un amortiguador. Cuando se cambia el molde, el cilindro empuja la parte superior del cuerpo para moverse hacia abajo.

  Los tres tipos de movimientos de la varilla de empuje del cilindro deben ser controlados, es decir, empujar, contraerse y detenerse, por lo que la válvula de inversión electromagnética de tres vías de tres vías corresponde a los tres tipos de cilindros. Cuando las posiciones izquierda y derecha de la válvula de inversión están conectadas respectivamente, la bomba de aceite gira respectivamente la cámara superior y la cámara inferior del cilindro, lo que hace que las varillas de empuje del cilindro se muevan hacia abajo y hacia arriba respectivamente. Cuando se conecta la mitad de la válvula de inversión, el trabajo de perforación en este momento, cuando se recibe la fuerza de reacción de presión, la presión que puede soportar la presión es controlada por la cámara superior del cilindro y la válvula de desbordamiento conectada a la misma. La bomba de aceite no necesita suministrar aceite al cilindro en este momento, y la bomba de aceite no necesita ser operada. Cuando es necesario reponer la fuga de aceite y mantener la presión, se enciende el lado izquierdo de la válvula de inversión. En este momento, la bomba de aceite debe iniciarse para rellenar la cámara superior del cilindro. Por lo tanto, la bomba de aceite servo se utiliza para girar el aceite en cualquier momento para ahorrar energía.

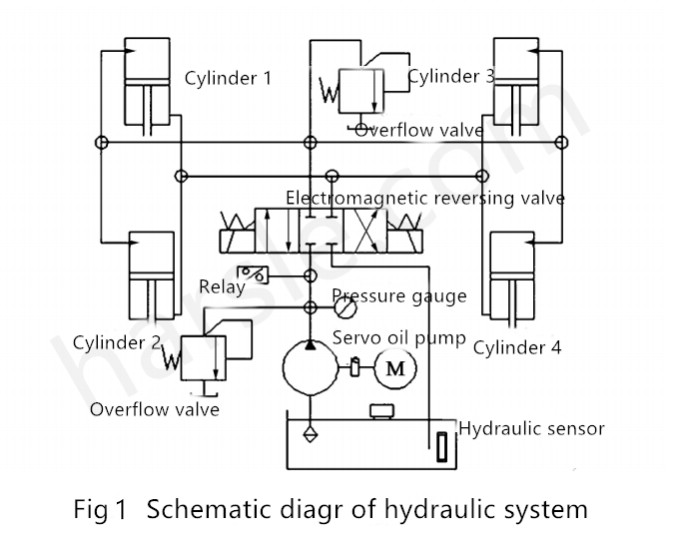

El esquema hidráulico del sistema hidráulico se muestra en la Figura 1.
