Sistema especial de cambio de matriz rápido para la máquina de perforación

Ya sea que se trate de una máquina de estampado o una máquina de forja, es inevitable cambiar con frecuencia el moho en su producción normal, y la longitud del tiempo de reemplazo del moho se ha convertido en uno de los principales factores que afectan la producciónEficiencia de la prensa. En el tiempo temprano, la mayor parte del reemplazo de la matriz de estampado se procesa después de que se procesa una parte, utilizando herramientas de elevación manuales y generales para arrastrar el trozo del área de trabajo de la máquina de estampado, y luego arrastre laDie de la siguiente pieza de trabajo. La longitud del tiempo de cambio de moho varía mucho con el tamaño, el peso y la complejidad del molde. Por lo tanto, el sistema de cambio de matriz rápido ha sido ampliamente utilizado por variospuñetazoFabricantes en el mundo.

El sistema especial de cambio de dado rápido para el golpe está compuesto por una combinación de una abrazadera, un levantador de troqueles, un brazo en movimiento, una combinación de bomba neumática y una caja de operación de control electrónico. Puede acortar significativamente elInstalación y tiempo de ajuste de perforación de mohos, y reducen en gran medida los costos de mano de obra. Se aumenta la seguridad de la operación de estampado, se mejora el entorno de trabajo y se realiza el propósito de la producción rápida y el marketing.

1.Aforación de la operación

Antes de usar la abrazadera, confirme el grosor de las placas inferiores superior e inferior del molde, y si está dentro del rango de funcionamiento seguro del producto (si es demasiado grueso no puede sujetar, si demasiado delgado no puede apretar).

2. Durante la operación

una. Antes de liberar la abrazadera, debe colocar el golpe en el punto muerto inferior, que es las 6 en punto (cuando hay un \"molde\" en la mesa de la máquina).

b. Antes de sujetar, verifique si todas las abrazaderas están en su lugar.

C. Antes de que la prensa de perforación comience la operación, el interruptor \"Die Change Confirmation \" del cuadro de operación debe establecerse en la posición \"CUT \" (preste especial atención).

3. Cuando cambia el moho

una. Antes de operar el golpe, mueva la abrazadera (molde superior / inferior) para apretar el molde.

b. Preste atención a si la presión del aceite es suficiente y si hay fuga de aceite.

C. Si la fuente de presión de aire es suficiente. (Más de 5 kg / cm2)

Nota: Si el sistema no se usa durante mucho tiempo (más de 2 horas), configure el interruptor de la abrazadera de moho superior / inferior a la posición de la abrazadera para evitar que la válvula solenoide se queme.

Se puede dividir en los siguientes tres tipos de acuerdo con el espacio de uso y la aplicabilidad del golpe

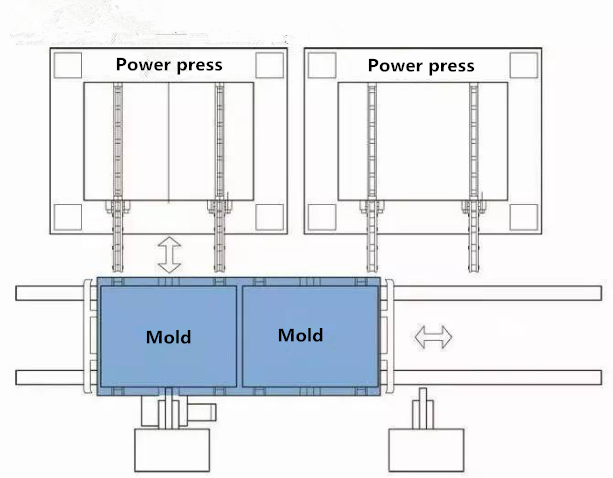

Punch de movimiento común en línea

La pista móvil y el tranvía se utilizan para el cambio de die, que pueden compartir múltiples máquinas y tiene un amplio rango de aplicaciones.

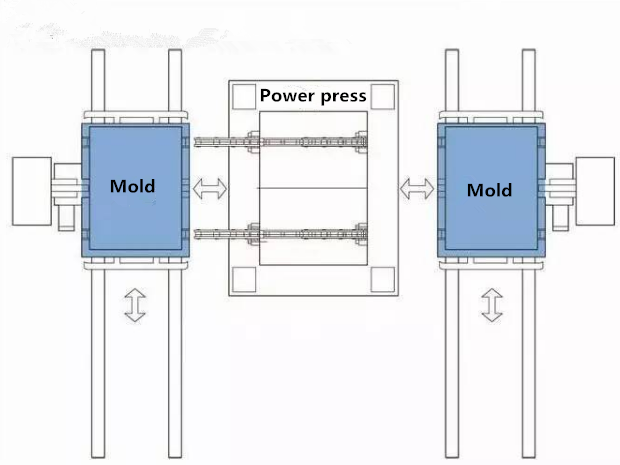

Movimiento bidireccional

El modo dual y los campos de doble se llevan a cabo simultáneamente, y los moldes se pueden cambiar en el menor tiempo, lo que ahorra el tiempo de cambio de moho

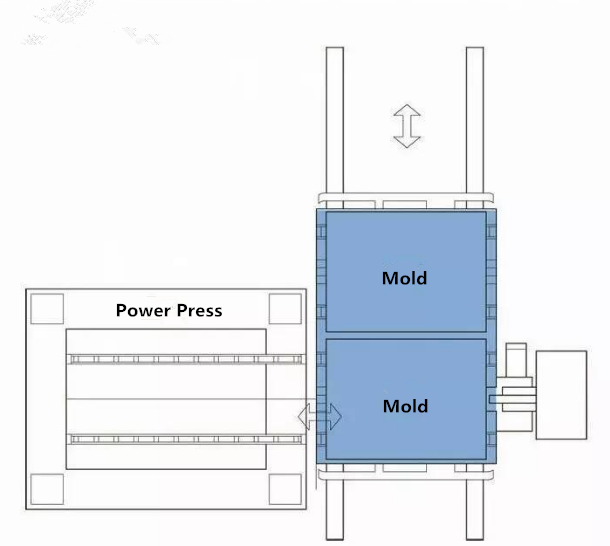

Tipo de movimiento de moho dual de una sola máquina

Entrada lateral El troquel para evitar obstáculos robóticos
