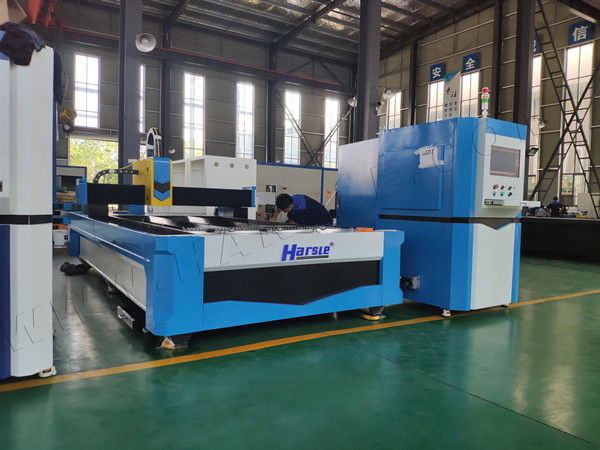

Tipo de máquina de corte por láser

Como un nuevo tipo de herramienta, láser equipo de la máquina de corte es más y más maduro en diversas industrias, incluyendo la máquina de corte por láser, máquina de grabado láser, máquina de marcado láser, láser máquina de soldar, etc.

La energía del láser se concentra en un haz de alta densidad en forma de luz. El haz se transmite a la superficie de trabajo, generando calor suficiente para fundir el material, y el coaxial gas de alta presión con el haz elimina directamente el metal fundido, lo que se consigue el propósito de corte. Esto demuestra que el proceso de corte por láser es esencialmente diferente de la mecanización de la máquina herramienta.

La máquina de corte láser utiliza un haz de láser emitido desde un generador de láser y es enfocado por un sistema de trayectoria de la luz en una condición de alta densidad de potencia de irradiación de haz láser. El calor del láser es absorbida por el material de pieza de trabajo, y la temperatura de la pieza de trabajo se eleva bruscamente. Al alcanzar el punto de ebullición, el material comienza a vaporizarse y formar un todo, con el flujo de aire de alta presión, lo que hace que el material para formar una hendidura como el haz se mueve con relación a la pieza de trabajo. Los parámetros del proceso y la trayectoria de la hendidura son controlados por el sistema de control numérico, y la escoria en la rendija se sopla fuera por el gas auxiliar de una cierta presión.

Tipo de máquina de corte por láser

De acuerdo con los diferentes generadores de láser, máquinas de corte por láser actualmente disponibles en el mercado se pueden dividir en tres tipos: las máquinas de corte por láser de CO2, YAG (sólido) de corte por láser y de corte por láser de fibra.

El primer tipo: máquina de corte láser de CO2

CO2 máquina de corte láser de forma estable puede cortar el acero de carbono dentro de 20 mm, de acero inoxidable dentro de 10 mm, y de aleación de aluminio por debajo de 8 mm. El láser de CO2 tiene una longitud de onda de 10,6 um, que se absorbe fácilmente por los no metales y puede cortar materiales no metálicos tales como madera, acrílico, PP, y plexiglás con alta calidad, pero la tasa de conversión fotoeléctrica de láser de CO2 es de sólo 10%. El cortador láser de CO2 está equipada con una boquilla para el soplado de oxígeno, aire comprimido o gas inerte de N2 a la salida del haz para mejorar la velocidad de corte y la suavidad de la hendidura. Para mejorar la estabilidad y la vida de la fuente de alimentación, la estabilidad de descarga del láser de alta potencia se resuelve para el láser de CO2.

Ventajas principales:de alta potencia, la potencia general entre 2000-4000W, puede cortar de acero inoxidable de tamaño completo dentro de 25 mm, acero al carbono y otros materiales convencionales, así como la placa de aluminio dentro de 4 mm y la placa de acrílico dentro de 60 mm, tablero de material de madera, tablero de PVC y la velocidad es muy rápido cuando el corte de la hoja. Además, puesto que el láser de CO2 emite un láser continuo, es liso en el perfil de corte de las máquinas de corte por láser de tres cuando corte.

Segundo: YAG máquina de corte (sólido) láser

máquina de corte láser de estado sólido de YAG tiene las características de bajo precio y buena estabilidad, pero la eficiencia de energía es generalmente menor que 3%. En la actualidad, la potencia de salida del producto es en su mayoría por debajo de 600W. Debido a su energía de salida baja, se utiliza principalmente para la perforación y soldadura por puntos y de corte de hoja. Su rayo láser verde se puede aplicar en el caso de pulso o de onda continua. Tiene una longitud de onda corta y buenas propiedades de condensación. Es adecuado para el mecanizado de precisión, especialmente para el procesamiento de pulsos bajo pulso. También se puede utilizar para el corte, soldadura, y la litografía. La longitud de onda de YAG de estado sólido láser máquina de corte por láser no es fácil de ser absorbida por no metal, por lo que no puede cortar materiales no metálicos, y las necesidades de la máquina de corte por láser de estado sólido de YAG de resolver el problema de mejorar la estabilidad y la vida de la fuente de alimentación, es decir, para desarrollar de gran capacidad, de larga vida de la bomba óptica. La excitación de la fuente de luz, tales como el uso de una bomba de luz semiconductor, se puede aumentar en gran medida la eficiencia energética.

Ventajas principales:Se puede cortar placas de aluminio, placas de cobre y la mayoría de materiales no ferrosos que no se puede cortar por otras máquinas de corte por láser. El precio de compra de la máquina es barato, el costo es bajo el uso, el mantenimiento es simple, la mayoría de las tecnologías clave han sido dominado por las empresas nacionales, y el precio y el mantenimiento de las piezas se mantienen. El costo es bajo, y la operación y mantenimiento de la máquina son simples, y la calidad de los trabajadores no es muy alta. Principal mercado Posicionamiento: corte por debajo de 8 mm, sobre todo para las PYME auto-empleo y la transformación requisitos no son particularmente altos para la fabricación de la mayoría de chapa, fabricación de electrodomésticos, utensilios de cocina de fabricación, decoración, publicidad y otros usuarios de la industria, la sustitución gradual de corte de alambre, punzonado CNC , equipo de procesamiento tradicionales, tales como corte por agua y plasma de baja potencia.

Máquina de corte por láser de fibra: Third

Puesto que la máquina de corte por láser de fibra puede transmitir a través de la fibra óptica, el grado de flexibilidad se mejora sin precedentes, el número de puntos de fallo es pequeño, el mantenimiento es conveniente, y la velocidad es muy rápida. Por lo tanto, la máquina de corte de la fibra tiene una gran ventaja cuando el corte de una placa delgada dentro de 4 mm, pero se somete a la longitud de onda láser de sólido. Afecta en mala calidad al cortar placas gruesas. La máquina de corte láser de fibra tiene una longitud de onda de 1,06 um y no se absorbe fácilmente por los no metales, por lo que no puede cortar materiales no metálicos. La tasa de conversión fotoeléctrica de láser de fibra es tan alta como 25% o más. Las ventajas de láser de fibra en términos de consumo de electricidad y de apoyo del sistema de refrigeración son bastante obvias. De acuerdo con las normas internacionales de seguridad, el nivel de peligro de láser se divide en cuatro niveles. Debido a la corta longitud de onda del láser de fibra, el cuerpo humano es un importante peligro debido a daños en los ojos. Por razones de seguridad, el procesamiento láser de fibra requiere un ambiente completamente cerrado. Como una tecnología emergente con láser, máquinas de corte por láser de fibra son mucho menos popular que las máquinas de corte por láser de CO2.
