Tipo de válvula de selección de la válvula de control hidráulico

⒈Tipo de válvula de selección de válvula de control hidráulico

⑴ Válvula unidireccional de control hidráulico

De acuerdo con las características estructurales de la válvula unidireccional de control hidráulico se puede dividir en dos tipos: tipo simple y tipo de descarga. El tipo de descarga se caracteriza por una válvula de descarga, cuando el pistón de control se mueve hacia arribaválvula pequeña 3 para empujar la válvula de descarga, el alivio de aceite principal, y luego empujar la válvula unidireccional. Esto puede reducir en gran medida la presión de control, por lo que la relación entre la presión de control y la presión de trabajo se reduce al 4,5%, por lo que puedeutilizarse en situaciones de alta presión.

Válvula unidireccional de control hidráulico, también conocida como válvula de presión de válvula de bloqueo unidireccional. Se utiliza en el sistema hidráulico para evitar el flujo inverso del flujo de aceite, desempeña el papel de la válvula unidireccional general; Pero puede controlar la presión del aceite,controlando el pistón para abrir la válvula unidireccional, de modo que el aceite fluya para lograr el flujo inverso. La válvula unidireccional de control hidráulico se puede usar en la necesidad de un cierre estricto de la línea de aceite, la unidad para bloquear, juega un papel en el mantenimiento de la presión.

⑵ Válvula de inversión de potencia

La válvula de inversión motorizada se utiliza para controlar la carrera de las partes móviles de la máquina, por lo que también se denomina válvula de inversión de carrera. UTILIZA hierro o CAM para empujar el núcleo de la válvula para lograr la inversión. Cuando la velocidad delEl movimiento del deflector (o CAM) v es seguro, al cambiar el ángulo de la inclinación del deflector a para cambiar la dirección de la velocidad de movimiento del núcleo de la válvula, ajuste la velocidad del proceso de inversión. La válvula de inversión del motor suele ser dos, hay dos,tres cuatro cinco. Entre ellos de dos vías y divididos en normalmente cerrados y normalmente abiertos dos.

⑶ Válvula de conmutación electrohidráulica

La válvula direccional electrohidráulica está compuesta por una válvula direccional electromagnética y una válvula direccional hidráulica. Una de las válvulas de inversión electromagnética juega un papel principal, que se utiliza para cambiar la dirección del flujo del fluido de control,para cambiar la función de la válvula principal de la posición de trabajo de la válvula de cambio hidráulico.

⑷ Válvula reguladora de velocidad

El flujo de la válvula reguladora de velocidad tipo MSA está regulado por la manija en el rango de 120 \". Una vez que se ajusta el flujo, la posición de la manija se puede fijar mediante la perilla de bloqueo y el valor del flujo se muestra en el dial. La presiónLa válvula reductora se puede seleccionar con o sin regulador de carrera.

⑸ Válvula unidireccional ordinaria

La función de la válvula unidireccional ordinaria es hacer que el líquido fluya solo en una dirección, no permitir que invierta el flujo. Los principales requisitos para la válvula unidireccional son los siguientes: i. la pérdida de presión es menor al pasar por elflujo de líquido, y el sellado es mejor cuando el corte inverso; ii. Ii. Operación sensible, sin impacto y ruido al trabajar.

La válvula se utiliza en este diseño.

⑹ Válvula de control direccional

La válvula de inversión es el movimiento relativo entre el núcleo de la válvula y el cuerpo de la válvula, de modo que el aceite se conecta con el cuerpo de la válvula para lograr la conexión, cortar o cambiar la dirección del flujo de la válvula. Lo básicoLos requisitos para la válvula de inversión son: a. La pérdida de presión es pequeña cuando el líquido fluye a través de la válvula (generalmente Ap 0.1 ~ 0.3mpa); B. Pequeña fuga entre salidas de aceite desconectadas; C. Inversión confiable, rápida y suavesin impacto.

La válvula se utiliza en este diseño.

⑺ Válvula solenoide de inversión

La válvula de inversión de solenoide es el uso de succión de electroimán para empujar la válvula para cambiar la posición de trabajo de la válvula. Porque puede ser controlado por la señal del interruptor de botón, interruptor de recorrido, interruptor de límite, relé de presión, etc.es fácil realizar la automatización de la conversión de acciones.

La válvula se utiliza en este diseño.

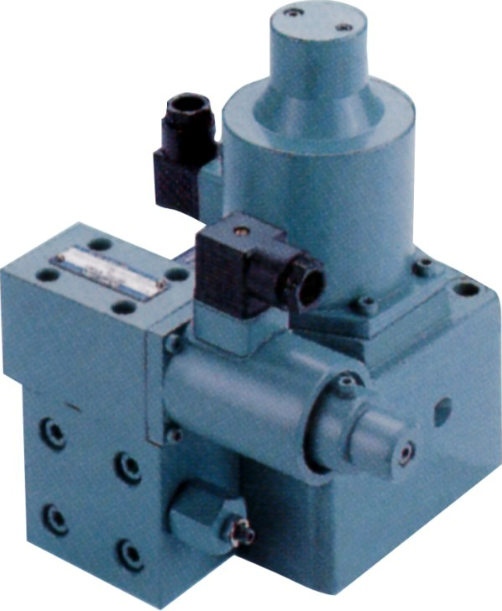

⑻ Válvula de alivio piloto

La válvula DB es la válvula de desbordamiento de control piloto que se utiliza para controlar la presión del sistema hidráulico; La válvula DBW es el tipo de control piloto de válvula de rebose electromagnética, además de controlar la presión del sistema hidráulico, perotambién en cualquier momento para descargar el sistema.

① Funciona como válvula de seguridad (para evitar la sobrecarga del sistema hidráulico)

Funciona como una válvula de rebose (para mantener la presión constante del sistema hidráulico)

La válvula se utiliza en este diseño.

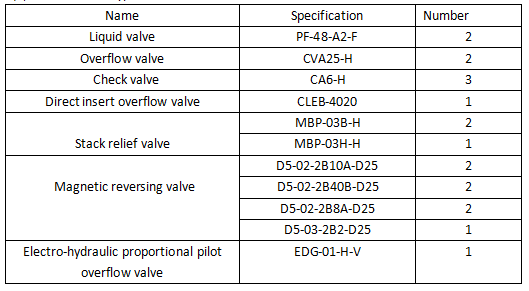

⒉Elija el tipo de válvula
