Una máquina realiza 2 procesos e instrucciones de flexión

Si compró un automóvil nuevo recientemente, sabe que la revolución digital está haciendo más incursiones en más áreas todos los días. La tecnología que cambió la forma en que escuchamos música, vemos películas, tomamos fotografías, hablamos por teléfono, compra productos y docenas de otras actividades está cambiando la forma en que conducimos. Aparece en cámaras a bordo, sistemas de evasión de colisión y sensores de auto patrocinado. El uso de Internet se ha convertido en una parte tan integral de la vida moderna que Wi-Fi está disponible en muchos modelos en estos días, incluso automóviles y camiones de rango medio.

La potencia informática y la nueva tecnología están cambiando las opciones para los fabricantes de tubos de la misma manera. La tecnología digital trajo controles numéricos de computadora (CNC) a la fabricación de hace una generación, pero los CNC originales ya son verdaderos dinosaurios. El progreso es rápido e implacable en el hardware y el software que ejecutan el mundo moderno.

Mientras tanto, a medida que las herramientas de los ingenieros se vuelven más complejas, los productos que conciben se vuelven más complejos. Ya sea que desarrolle una bicicleta o una motocicleta, un club de golf o un carrito de golf, pasamanos o manillares, los diseñadores se esfuerzan por distinguir sus productos de los de la competencia, y una forma de hacerlo es con un diseño llamativo. En el mercado competitivo actual, los fabricantes de tubos son desafiados por las difíciles solicitudes de diseño y, como siempre, necesitan encontrar formas de fabricarlos de manera eficiente. Aquí es donde entran en juego las nuevas opciones impulsadas por la potencia informática y la nueva tecnología en el piso de fabricación.

Doblar, doblar, doblar, accidente

A medida que aumentan la pieza y la complejidad, el proceso de hacer que la pieza se convierta con éxito en un mayor desafío. En algunos casos, resolver un problema es solo una cuestión de cambiar el programa que ejecuta el doblador. Si una rotación de 180 grados hace que una pierna izquierda de un tubo doblada golpee el piso, doblando esa pierna a la derecha en primer lugar hará que la pierna se balancee por el aire, perdiendo el piso y resolviendo ese problema. Sin embargo, en algunos casos, la programación cuidadosa no es suficiente. Dependiendo de la máquina, una parte podría ser imposible de doblar.

En términos de poder doblar una parte simétrica, nos encontramos con muchas partes con un ancho de extremo abierto muy estrecho. En otras palabras, cuando intentamos hacer la última curva o las dos últimas curvas, nos encontramos con interferencia en la máquina. El extremo del tubo golpearía la cabeza de la curva porque no podíamos balancear debajo.

El límite principal era la dirección de flexión. Las máquinas convencionales se doblan en una sola dirección, por lo que evitar una interferencia con la máquina a menudo requiere que los programadores visualicen la parte en dos secuencias de flexión separadas.

Dibujarlo o enrollarlo?

Draw Bending usa un juego de troqueles con una abrazadera y un seguidor, y dobla el tubo envolviéndolo alrededor del troquel de curva. El radio del dado es el radio de curvatura, por lo que hacer una curva con un radio más grande requiere un dado de curva más grande, pero esto tiene un límite práctico. Finalmente, el dado de la curva se vuelve demasiado grande y demasiado costoso para fabricar. Para tales aplicaciones, los fabricantes recurren a las máquinas de flexión de rollo, que utilizan tres herramientas de rollo. No son adecuados para las curvas de radio pequeños, pero se destacan en hacer curvas suaves y radicales. También pueden hacer curvas multiradio.

Las curvas grandes y multiradios a menudo son la base para hacer productos estéticamente agradables y un elemento crítico para permanecer en el juego de flexión en estos días. El roce es que un componente a menudo necesita una combinación de curvas de radio pequeños y grandes. ¿Qué debe hacer un fabricante? Hacer algunas de las curvas en una máquina, luego transferir la pieza a una máquina diferente para una o dos curvas, y tal vez volver a la primera máquina para las últimas curvas es una forma segura de enviar el tiempo de ciclo a través del techo y conducir La precisión y la consistencia en el sótano.

Mejoras de tiempo de actividad

Los dobladores de tubos modernos tienen algunos trucos más en su manga proverbial, muchos de los cuales mejoran el tiempo de actividad de las máquinas.

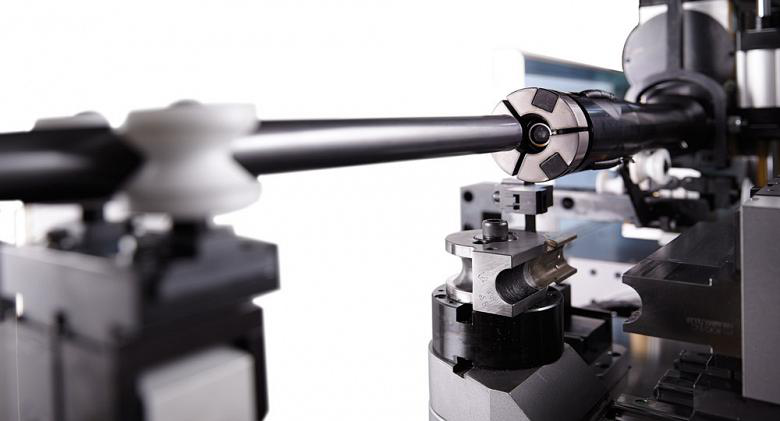

Las máquinas particulares son máquinas de dos pilas. En realidad, puede apilar dos conjuntos diferentes de herramientas uno encima del otro. Por supuesto, este es un doblador de izquierda derecha, por lo que cada uno de los cabezales de flexión puede contener dos conjuntos de herramientas, para un total de cuatro conjuntos de herramientas en la máquina en un momento dado.

A menudo, cuando necesita la capacidad de izquierda derecha, los radios Bend son consistentes, por lo que tendrá herramientas idénticas en lados opuestos de la máquina. Sin embargo, si no necesitamos esa capacidad y estamos ejecutando partes que no tienen problemas de interferencia, podríamos tener cuatro radio en una sola parte y cambiar entre los conjuntos de herramientas sin problemas.

Lo bueno de tener cuatro diferentes [es que si] el gerente sale y dice que necesitamos esta parte en este momento, y es uno de esos sets, todo lo que tenemos que hacer es caminar a los controles, presionar tres botones y Estamos listos para ejecutar esa parte.

Para muchas de nuestras piezas de alto volumen, las herramientas permanecen en la máquina si no necesitamos sacarlo. Es solo cuestión de levantar un programa y cargarlo.

Los dobladores de la izquierda y derecha son todos eléctricos, lo que los hace extremadamente repetibles.

Finalmente, la tecnología digital tiene la capacidad de interactuar con una red. Cuando surge un problema, un técnico puede iniciar sesión desde una ubicación remota para solucionar problemas, hacer ajustes y, en algunos casos, arreglar una máquina sin hacer una visita al sitio. También permite que la compañía respalde todos sus programas. Recuperarse de una falla del controlador es solo una cuestión de instalar un nuevo controlador y descargar los programas de la red.
