De acuerdo con los diferentes puntos de vista de los diseñadores, la cama con ranura en V de chapa CNC está diseñada en dos formas principales: vertical y horizontal. La máquina ranuradora horizontal se originó en Corea del Sur, y es buscada por muchas personas como un dispositivo importado. Después de usarla, se sienten muchas deficiencias. El concepto de diseño incorrecto del dispositivo se debe a los siguientes aspectos:
la ventaja de la precisión:
la profundidad de la ranura está directamente relacionada con el efecto de la esquina. Si el error de profundidad alcanza 0.05 mm, la posición de flexión R es obviamente diferente. Cuando la máquina de ranurado vertical está funcionando, la cuchilla se fija a la mesa en una: una posición lineal, y la precisión de la distancia desde la punta de la cuchilla hasta la mesa se controla en el rango de 0.02 mm. Cuando la máquina ranuradora horizontal está funcionando, la cuchilla se enfrenta a una plataforma con un ancho de 1,5 metros y una longitud de más de 4 metros. Es difícil controlarla en el rango de 0,1 mm.
la pérdida de energía eléctrica:
la máquina de ranurar vertical se utiliza para el movimiento alternativo de la parte del portacuchillas, y su peso es de aproximadamente 60 kg, mientras que la máquina de ranura horizontal está siendo correspondida por el pórtico y la parte del portacuchillas, y su peso es de 1000 kg. La pérdida de energía es más de 10 veces la de la máquina ranuradora vertical, por lo que la máquina ranuradora vertical es un dispositivo que ahorra energía y es ecológico.
las ventajas de la gama de procesamiento:
la máquina de ranurado vertical tiene más de una docena de placas de prensado independientes y una docena de abrazaderas independientes para sujetar automáticamente el material de la placa, independientemente del tamaño de la placa, es fácil de procesar, puede ranurarse horizontal y vertical, la pieza de trabajo más pequeña 80 * 80mm. La máquina de ranurar horizontal es solo para ranurar placas grandes. Después de que las ranuras están ranuradas longitudinalmente, las láminas no pueden sujetarse horizontalmente debido a la deformación de las láminas.
las ventajas de la instalación:
la máquina de ranurado vertical está hecha de placas de acero soldadas, que tiene una alta resistencia y un funcionamiento estable y silencioso. Solo necesita nivelarse e instalarse en el piso de concreto plano y sólido para estabilizar el trabajo, y es conveniente para mover y levantar. Debido a la operación de alta velocidad del pórtico, la gran fuerza de impacto de la máquina ranuradora horizontal, más la necesidad de ajustar la base de la plataforma, debe basarse en el dibujo de instalación para hacer una base de concreto y lograr un gran progreso en la ingeniería civil.
la ventaja de la seguridad:
la máquina de ranurado vertical se sujeta automáticamente por presión hidráulica, se coloca automáticamente y funciona automáticamente, y el operador está lejos de las partes móviles de la máquina herramienta. La máquina de ranurado horizontal sujeta la pieza de trabajo dentro del rango de movimiento de la máquina herramienta, y el pórtico realiza un movimiento de alta velocidad, y la parte de control y el pórtico se unen, lo que es fácil de causar lesiones personales al operador, y existe un gran peligro potencial de seguridad.

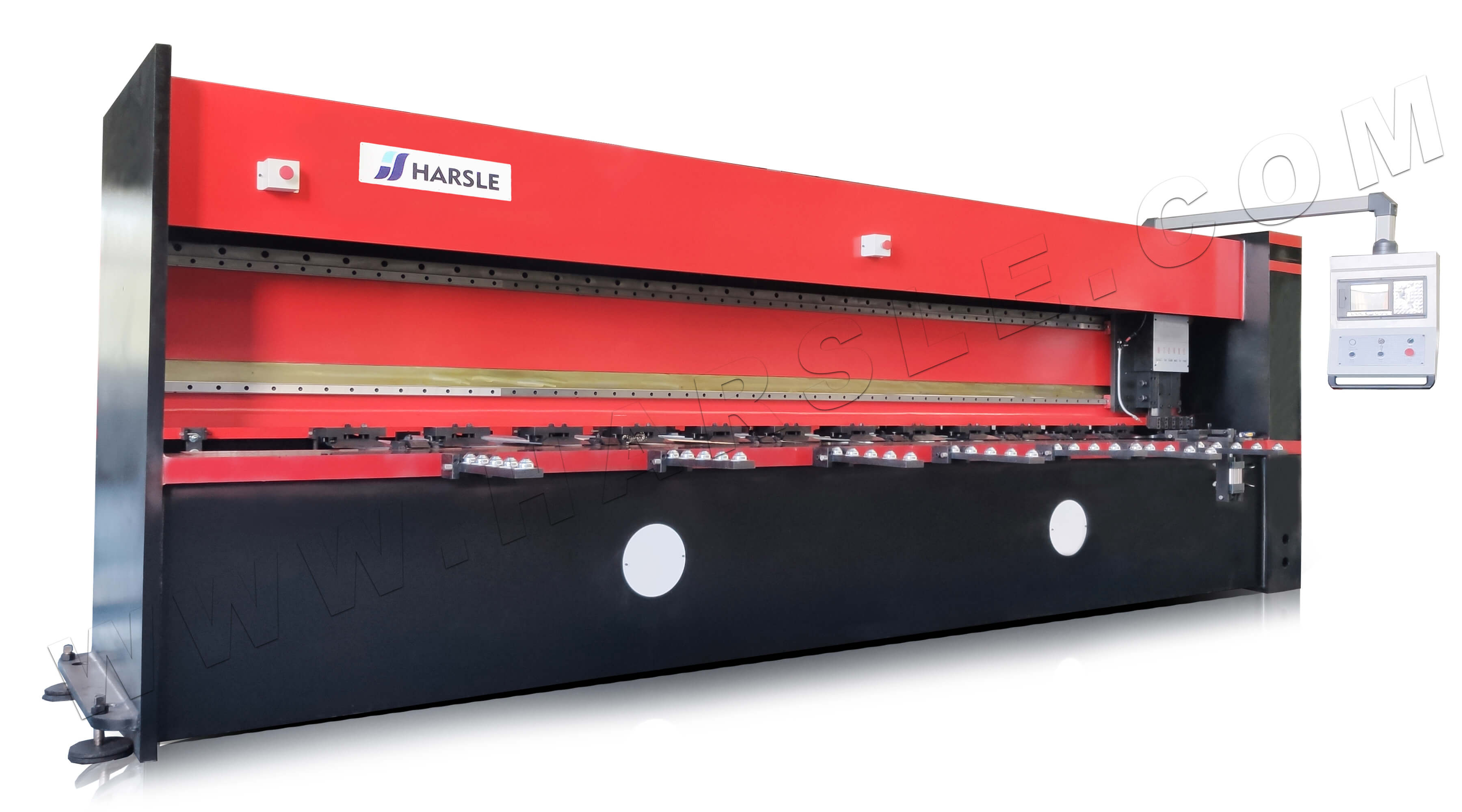

En el proceso general de doblado, se deja un arco grande en la curva, y cuanto más gruesa sea la placa procesada, mayor será el arco. La existencia de este gran ángulo de arco afecta la apariencia general del producto. Para resolver este problema, las máquinas herramienta Beili lanzaron un nuevo concepto de diseño de los productos de la serie de lechos de ranuras en V con ranuras en V de chapa metálica. Esta serie de productos tiene una alta precisión de procesamiento, operación fácil, operación estable y confiable. Se utiliza para el procesamiento de ranuras en V en acero inoxidable, placas de hierro ordinarias, cobre y otras placas, especialmente adecuado para el procesamiento de ranuras en V antes de doblar.
