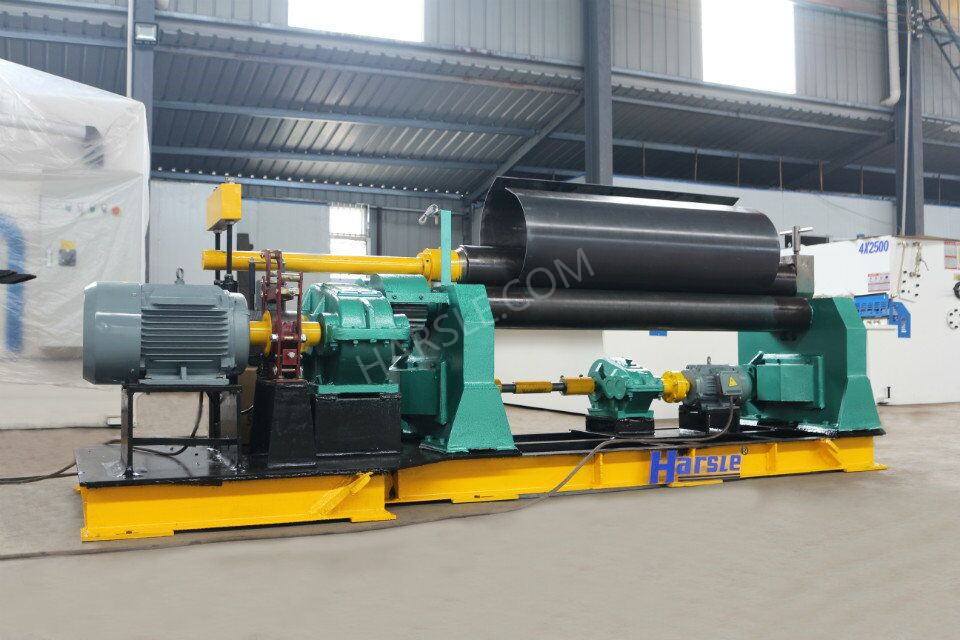

W11-6*1500 Máquina de rodadura eléctrica de tres rolas

Vistas:20     Autor:Editor del sitio     Hora de publicación: 2018-08-24      Origen:Sitio

Especificaciones

Plato de tres rollo maquina de laminación Tiene tipo mecánico e hidráulico: la máquina de rodadura mecánica de placa de tres rollo se divide en simétrico y asimétrico. La chapa se puede enrollar en piezas de trabajo circulares, arcos y cónicos dentro de un cierto rango.


Principio de funcionamiento

El rodillo superior de la máquina de rodadura de la placa está en la posición simétrica del centro de los dos rodillos inferiores a través del aceite hidráulico en el cilindro hidráulico que actúa sobre el pistón para hacer un movimiento de elevación vertical, y el último engranaje del reductor principal impulsa los engranajes de los dos rodillos inferiores para malla y girar para proporcionar torque para la placa enrollada. La placa de metal de plástico plana de la máquina de ruedas de la placa pasa entre los tres rollos de trabajo (dos rollos inferiores y un rollo superior) de la máquina de rodillos de la placa. Con la ayuda de la presión inferior del rollo superior y la rotación del rollo inferior, la placa de metal pasa a través de múltiples pases. Doblar continuamente, producir deformación plástica permanente y rodar hacia el cilindro requerido, el cono o parte de ellos. La desventaja de esta máquina de flexión hidráulica de placas de tres rollo es que el extremo de la placa debe ser previamente empeñado con otros equipos. Esta máquina de rodar de placa es adecuada para máquinas de rodadura de placas grandes con un grosor de más de 50 mm. Se agrega una fila de ociosos fijos a la parte inferior de los dos rodillos inferiores para acortar el tramo de los dos rodillos inferiores, mejorando así la precisión de la pieza de trabajo enrollada y el rendimiento general de la máquina.


No.

Artículo.

Unidad

W11-6*1500

1

Espesor de rodillo máximo

mm

6

2

Ancho de rodadura máxima

mm

1500

3

Resistencia al rendimiento del material en espiral

MPA

245

4

Velocidad de rodadura

milisegundo

5.5

5

Min Diámetro de rodadura

mm

380

6

Diámetro del rodillo superior

mm

170

7

Diámetro del rodillo inferior

mm

150

8

Distancia entre dos rodillos inferiores

mm

210

9

Dimensión

mm

3310*1050*1330

10

Motor

KW

5.5

Espectáculo de imágenes

maquina de laminación

maquina de laminaciónmaquina de laminaciónmaquina de laminación
