We67k
HARSLE
8462219000
| Cantidad: | |
|---|---|
Descripción del producto

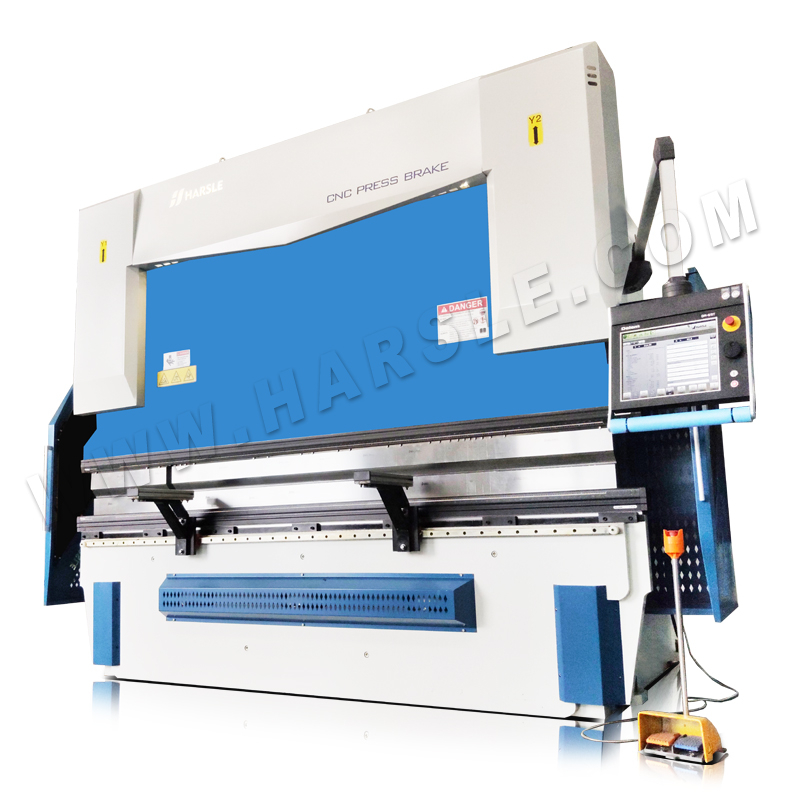

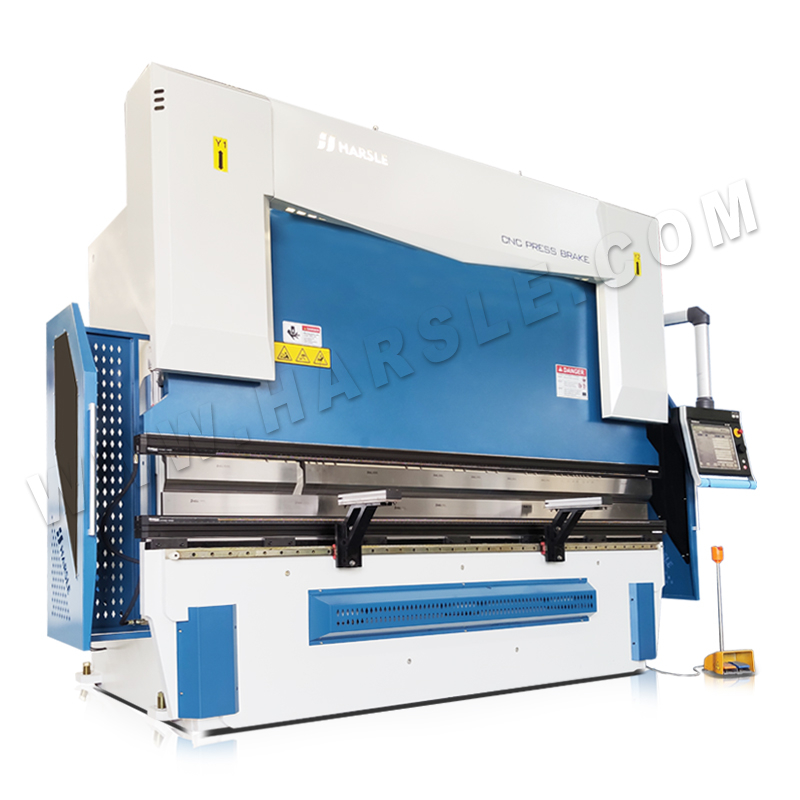

WE67K-160T / 3200 GENIUS CNC Presione Freno con DA-69T, pinza de herramientas hidráulicas WILA (STL). Programación de flexión 3D y 2D. Visualización 3D en simulación y producción. 6 + 1 eje u 8 + 1 eje de control multicis.
El sistema de posicionamiento de molde inteligente (STL) es ideal para mejorar la eficiencia de las máquinas de flexión. El sistema de posicionamiento de molde inteligente (STL) es una regla de diapositiva avanzada con un LED incorporado que muestra exactamente dónde se debe colocar el molde en el soporte. El sistema de posicionamiento de molde inteligente (STL) muestra la posición del proceso de flexión, lo que lo hace fácil y eficiente para el operador. Esto mejora en gran medida la velocidad, la precisión y la comodidad.
El Sistema de posicionamiento de moldes inteligentes (STL) es ideal para todos los tipos de nuevos soportes de moldes hidráulicos nuevos utilizados para los moldes superior e inferior.
 ● Modo de programación gráfica de pantalla táctil 3D y 2D ● Visualización 3D en simulación y producción. ● Control de sistema de coronación ● 17 \"Color de alta resolución TFT ● Copia de seguridad / restauración de la fecha a través de USB ● Herramienta de flexión / material / biblioteca de productos ● Interfaz de flexión y corrección del sensor ● Profile-T3D Software Offline |
X + r + z1 + z2
Parámetro técnico
| No. | Artículo | Unidad | 160t / 3200 |
| 1 | Fuerza de flexión | hacer | 1600 |
| 2 | Doblado | mm | 3200 |
| 3 | Distancia de columnas | mm | 2700 |
| 4 | La profundidad de la garganta | mm | 400 |
| 5 | Trayos del cilindro (Y1, Y2) | mm | 200 |
| 6 | Muere de altura de carga (luz del día) | mm | 420 |
| 7 | Velocidad de eje y | mm / seg | 180 |
| 8 | Velocidad de retorno del eje Y | mm / seg | 120 |
| 9 | Velocidad de redacción del eje Y | mm / seg | 4 ~ 15 (ajustable) |
| 10 | Precisión de eje y | mm | ± 0.01 |
| 11 | Linealidad de la pieza de trabajo | mm | 0.3 / m |
| 12 | Distancia max.back | mm | 500 |
| 13 | Velocidad del eje X y R-AXIS | mm / seg | 400 |
| 14 | Excuridad del eje X y R-AXIS | mm | ± 0.01 |
| 15 | Brazos deslizantes frontales | PCS | 2 |
| 16 | Exactitud de ángulo de flexión | (') | ≤ ± 18 |
| 17 | Tapón de dedo de galo posterior | PCS | 4 |
| 18 | Motor principal | Kw | 11 |
| 19 | Dimensión | Longitud (mm) | 3500 |
| Ancho (mm) | 1650 | ||
| Altura (mm) | 2500 | ||
| 20 | Peso | kg | 10000 |
Configuraciones estándar
| Configuraciones estándar: | |||
| 1 | Controlador del sistema | Delar | Países Bajos |
| 2 | Motor principal | Siemens | Alemania |
| 3 | Componentes eléctricos | Schneider | Francia |
| 4 | Válvula hidráulica principal | Rexroth | Alemania |
| 5 | Bomba hidráulica | SOLEADO | EE.UU |
| 6 | Codificador lineal | Givi | Italia |
| 7 | Interruptor de pie | Kacon | Corea del Sur |
| 8 | Conector de tubería | Presentación | Alemania |
| 9 | Tornillo de bolas y guía lineal | Hiwin | Taiwán |
| 10 | Servo Motor y Conductor | Yaskawa | Japón |
| 11 | Anillos de sello | Nota | Japón |
| 12 | Abrazadera rápida | Marsle | porcelana |
| 13 | CNC PUNCH Y MUERTE | PUNZO ESTÁNDAR Y DIERNO DE 4V o 2V MUE | |
