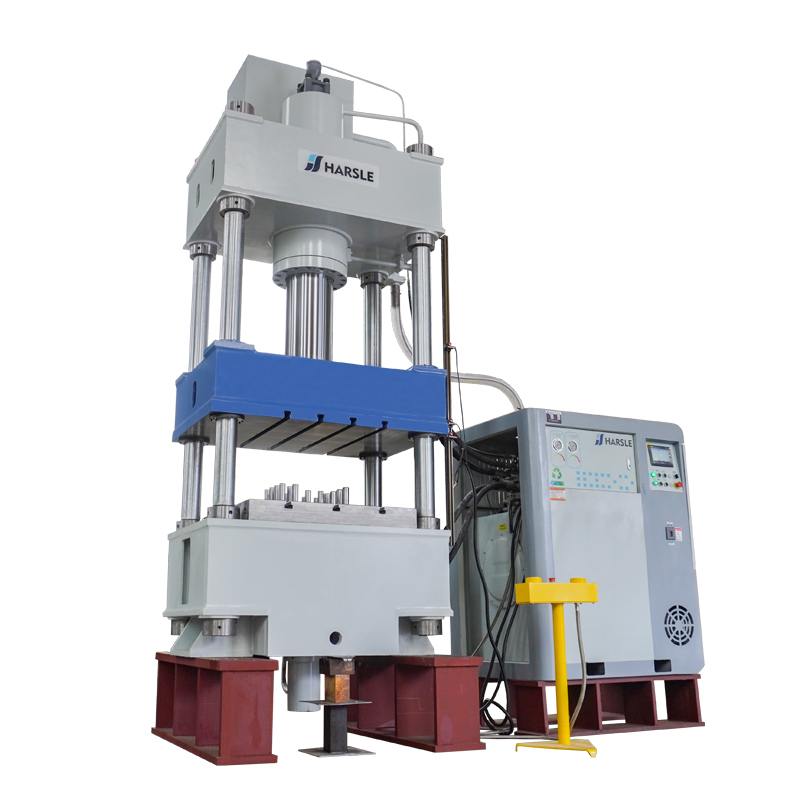

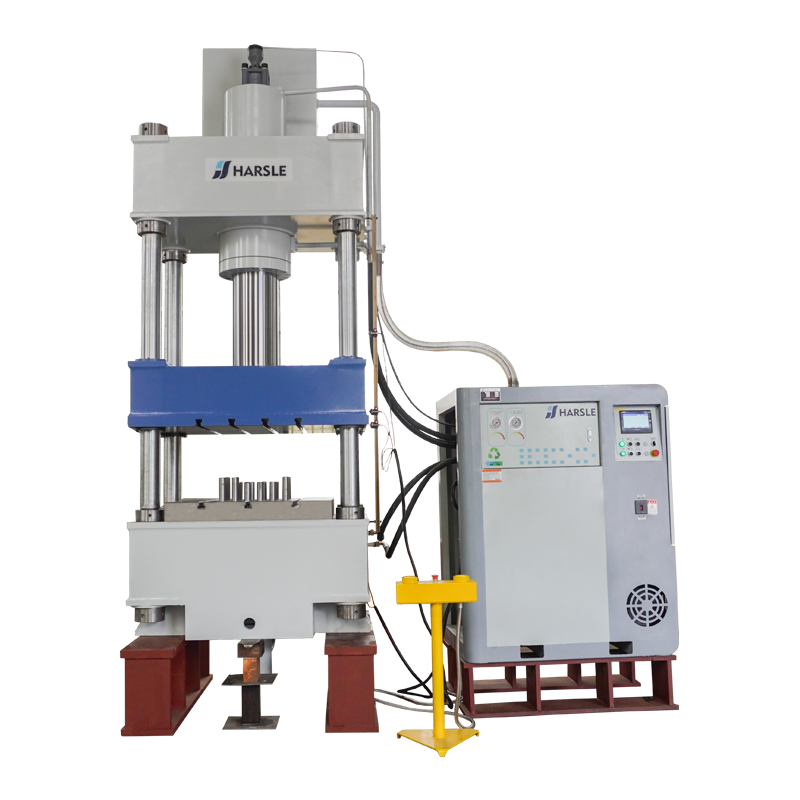

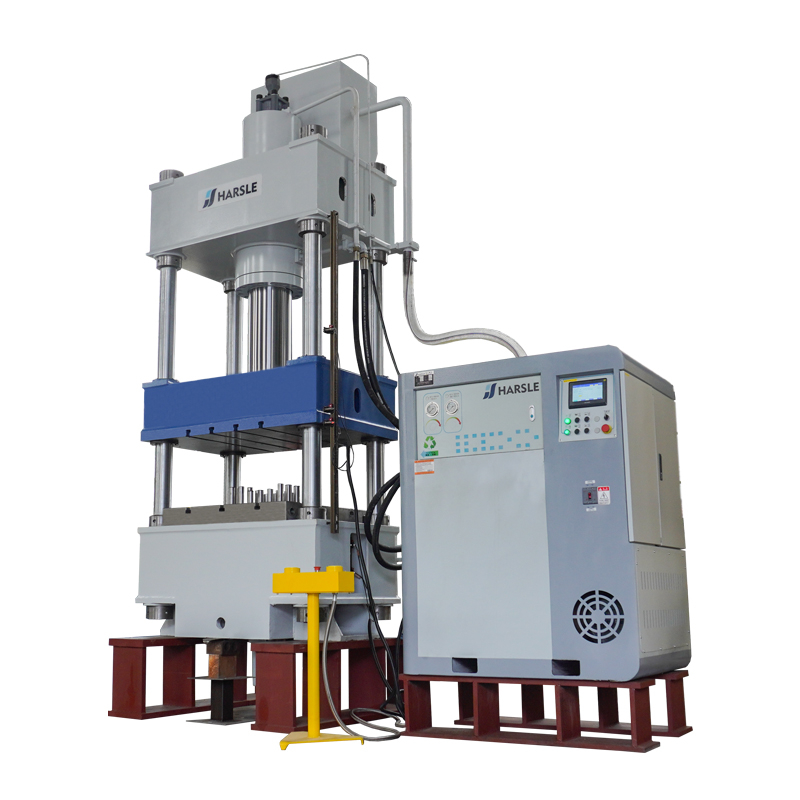

Y27 Máquina de prensa hidráulica de monocaltificación de cuatro columnas para dibujo profundo de chapa

1. Modo manual/ único/ ciclo
2. Estructura de la máquina de alta rigidez
3. La instalación en el extranjero está disponible
4. Válvula hidráulica de cartucho integrado
  • Y27
  • HARSLE
Estado de Disponibilidad:
Cantidad:

Características

Y27 La máquina de prensa hidráulica de movimiento único de cuatro columnas para el dibujo profundo de chapa metálico adopta un proceso de contra-estiramiento y la almohadilla hidráulica se puede instalar dentro o fuera de la mesa. El sistema hidráulico utiliza válvulas de cartucho y el sistema eléctrico se controla automáticamente por PLC. Está equipado con funciones de operación de acción puntual y semiautomática, y la accidente cerebrovascular, la presión y la velocidad de cada parte en movimiento son ajustables independientemente dentro de un cierto rango para satisfacer las necesidades de los productos de metal que forman piezas. También se puede equipar con dispositivo de batería, mesa en movimiento, dispositivo de búfer de perforación y corte, dispositivo de protección de seguridad de rejilla e interfaz de máquina de hombres de acuerdo con las necesidades del usuario.

Descripción del producto

Machina de prensa de dibujo profundoMachina de prensa de dibujo profundomáquina de prensa de fregaderomáquina de prensa de fregadero

Especificación

Artículo

Unidad

Y27-200

Y27-250

Y27-315

Y27-400

Y27-500

Y27-630

Y27-800

Nominal

Kn

2000

2500

3150

4000

5000

6300

8000

Fuerza de retorno

Kn

240

400

600

500

900

850

900

Presión laboral

MPA

25

25

25

25

25

25

25

Presión de cojín

Kn

400

400

630

630

1600

2000

2000

Luz diurna de la diapositiva

mm

1120

1120

1200

1250

1500

1500

1500

Carrera

RAM

mm

710

710

800

800

900

900

900

Almohadón

mm

250

250

300

300

300

350

300

Mesa

Talla

L-R

mm

900

1000

1200

1200

1400

1600

3200

PENSIÓN COMPLETA

mm

900

1000

1200

1200

1400

1600

2200

Tamaño de cojín

L-R

mm

660

700

800

800

900

1120

2550

PENSIÓN COMPLETA

mm

600

600

650

650

900

1120

1700

Velocidad

de

deslizar

descendencia

mm/s

80

100

100

100

100

100

300

Prensado

mm/s

5-12

4-10

5-12

4-10

4-10

5-12

8-22

Devolver

mm/s

70

60

60

60

50

60

200

Altura de la mesa sobre el piso

mm

700

700

750

750

700

500

500

General

dimensiones

L-R

mm

2450

2600

2850

2850

5800

4150

5400

PENSIÓN COMPLETA

mm

1300

1300

1500

1500

2600

2600

2900

Fuerza de motor

KW

15

15

22

22

22

2×22

96


Artículo

Unidad

Y27-1000

Y27-1000A

Y27-1250

Y27-1600

Y27-2000

Y27-2500

Y27-3000

Fuerza nominal

Kn

10000

10000

12500

16000

20000

25000

30000

Fuerza de retorno

Kn

1250

1250

1250

2000

2000

2250

2250

Presión laboral

MPA

25

25

25

25

25

25

25

Presión de cojín

Kn

1600

1600

1600

2400

2400

3000

3000

Luz diurna de la diapositiva

mm

1800

2200

1800

2000

2100

2000

2500

Carrera

RAM

mm

1000

1500

1000

1200

1300

1100

1600

Almohadón

mm

365

500

400

400

350

400

400

Mesa

Talla

L-R

mm

3200

4000

4000

4000

4500

4500

4500

PENSIÓN COMPLETA

mm

2300

2300

2500

2500

2500

2500

2500

Almohadón

Talla

L-R

mm

2550

3500

3370

3820

3750

3820

3820

PENSIÓN COMPLETA

mm

1800

1800

1870

1870

1800

1700

1600

Velocidad

de

deslizar

Descendencia

mm/s

300

300

350

350

350

350

350

Prensado

mm/s

12-30

12-30

12-30

12-30

12-30

12-30

12-30

Devolver

mm/s

250

250

300

300

300

300

300

Altura de la mesa sobre el piso

mm

900

400

400

400

350

350

350

General

dimensiones

L-R

mm

5400

6200

6200

6200

6700

6700

6700

PENSIÓN COMPLETA

mm

3000

5200

3200

3200

3300

3300

3300

Fuerza de motor

KW

160

160

160

200

380

410

500
