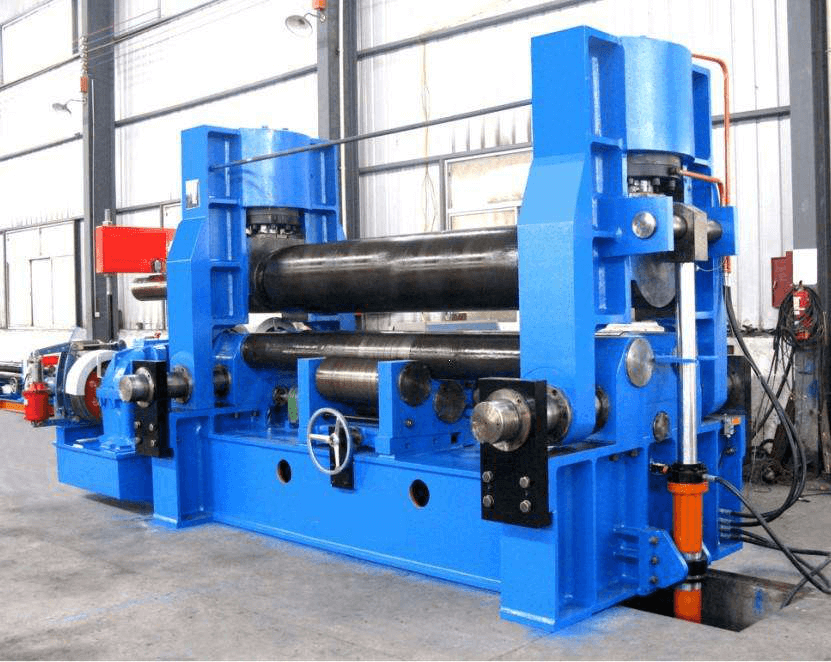

Introducción básica a la clasificación de la máquina laminadora de placas.

El plato maquina de laminación Es un tipo de equipo que dobla el material en láminas mediante el uso de rollos.Puede tener diferentes formas, como piezas cilíndricas y piezas cónicas.Es un equipo de procesamiento muy importante.

A partir del número de rollos, se divide en tres rollos y cuatro rollos.La máquina de tres rodillos se divide en máquina laminadora simétrica de tres rodillos, máquina laminadora de tres rodillos horizontal con ajuste hacia abajo, máquina laminadora de rodillos con ajuste de arco hacia abajo, máquina laminadora universal de tres rodillos con rodillo superior y máquina laminadora hidráulica de control numérico.Se divide en mecánica e hidráulica de la transmisión.Desde el desarrollo de la máquina laminadora, el rodillo superior es el más retrasado, el ajuste de nivel hacia abajo está ligeramente avanzado y el ajuste de arco hacia abajo es el más alto.

Mecánico de 3 rodillos simétrico

Características de rendimiento de la máquina laminadora de placas simétrica mecánica de tres rodillos: la estructura de la máquina es de tipo simétrico de tres rodillos, el rodillo superior en la posición simétrica central de los dos rodillos inferiores para el movimiento de elevación vertical, a través del tornillo sin fin madre de alambre de varilla roscada para obtener El movimiento giratorio se engrana con el engranaje del rodillo inferior a través del engranaje de salida del reductor para proporcionar torsión a la lámina enrollada.La desventaja de esta máquina es que el extremo de la hoja debe doblarse previamente con la ayuda de otros equipos.

Mecánico de 3 rodillos asimétrico

Características principales de la máquina laminadora de placas asimétrica mecánica de tres rodillos: La estructura de la máquina es asimétrica de tres rodillos, con el rodillo superior como accionamiento principal y el rodillo inferior se mueve verticalmente para sujetar la placa y engrana con el engranaje del rodillo superior. a través del engranaje del rodillo inferior., Al mismo tiempo que el impulsor principal;Rodillos laterales para movimiento basculante, con doble función de precurvado y enrollado.Estructura compacta, operación y mantenimiento convenientes.

Máquina laminadora hidráulica

Las principales características de la máquina roladora de placas simétrica hidráulica de tres rodillos: el rodillo superior de la máquina se puede levantar verticalmente y el accionamiento hidráulico de elevación vertical se obtiene mediante el aceite hidráulico en el cilindro hidráulico que actúa sobre el vástago del pistón;el rodillo inferior es impulsado por rotación. El engranaje de salida engrana a través del reductor para proporcionar torque a la bobina.El rodillo inferior tiene un rodillo de apoyo y se puede ajustar.El rodillo superior tiene forma de tambor, lo que mejora la rectitud del producto y es adecuado para varias latas de forma larga con varias formas de sección transversal.

La máquina laminadora de placas simétrica de tres rodillos con ajuste hacia arriba puede laminar placas de metal en piezas de trabajo circulares, arqueadas y cónicas dentro de un cierto rango.Los dos rodillos inferiores de este modelo son rodillos conductores y los rodillos superiores son rodillos impulsores.Es ampliamente utilizado en las industrias de construcción naval, calderas, aviación, energía hidroeléctrica, química, estructuras metálicas y fabricación de maquinaria.

La máquina laminadora de placas universal adopta la transmisión hidráulica de movimiento del rodillo superior, la transmisión hidráulica de movimiento horizontal del rodillo inferior, un sistema operativo de control centralizado eléctrico. La máquina puede terminar de predoblar varios rollos de forma de tubo en un extremo de la hoja a la vez, y También se puede realizar una cierta nivelación plástica sobre la chapa.Tiene precurvado directo, ahorra tiempo, ahorra material, configuración, control del sistema y mejora el grado de automatización.
