Consideraciones sobre el arco de plegado de la máquina dobladora

●Arco plegable de molde ordinario

⒈Seleccione el molde superior ordinario 0.2R y seleccione el molde inferior de acuerdo con los criterios de selección.Calcule la longitud del arco mediante cálculo.Calcule el arco según la longitud del arco y el espesor del material.Calcule cada arco según el ángulo del arco y la cantidad de herramientas de plegado.Doble el ángulo de curvatura y luego dóblelo.Sin embargo, dado que el proceso de formación de arco se forma doblando unas pocas cuchillas o incluso varias cuchillas, el rango de tamaño del arco de flexión está limitado por el cortador.

El rango de procesamiento general es:

1）Formación de un arco de 90 grados: mayor que R12 o más formación de arco;

2） Formar un arco de 120 grados o más: puede procesar todos los arcos R mayores que el límite de la herramienta.

⒉Consideraciones de procesamiento:

A la hora de seleccionar una herramienta, depende de la forma de mecanizado.Por ejemplo, el ancho de la ranura en V se selecciona según la cantidad de alimento.

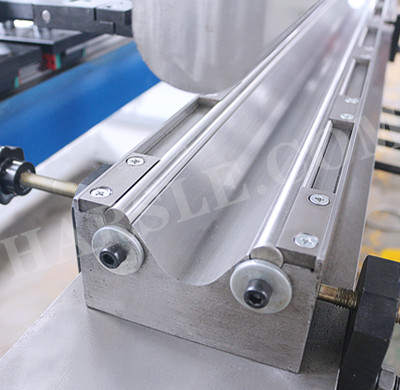

●R Arco plegable de matriz

El ángulo R del arco se forma según el ángulo R inherente a la herramienta.Cuando se selecciona el molde, si la formación es más pequeña que el arco R12, los moldes superior e inferior del tamaño de procesamiento se pueden seleccionar una vez.Dado que el molde R es un molde estándar, el tamaño R es limitado, por lo que el tamaño del arco de mecanizado es limitado.

Las especificaciones de molde estándar existentes son:

1) El ángulo R de la cuchilla normal es R3.0.

2) El tamaño de la barra redonda es R 3.0, R4.0, R5.0, R6.0, R8.0, R10, R12.Si el proceso R no está dentro de las especificaciones estándar del molde, se puede utilizar la adición de R en la periferia del troquel R.Si la formación es más grande que el arco R12, también es necesario formar varias cuchillas y las condiciones de procesamiento son las mismas que las de las cuchillas comunes.

La ventaja del arco plegado en R acaba de compensar las deficiencias del arco plegado con cuchilla ordinario.La apariencia de flexión es suave, el efecto es bueno y se puede procesar el producto con una apariencia estricta.

●Consideraciones de procesamiento:

1） Cuando el molde R se pliega formando un arco, en primer lugar, es necesario seleccionar el molde de acuerdo con los criterios de selección.Sin embargo, al procesar un arco de 90 grados, debido a que el procesamiento de la chapa ha rebotado, el arco de 90 grados no es necesario, por lo que es necesario empujarlo con la mano durante el procesamiento para asegurar el ángulo de procesamiento.Por lo tanto, bajo la premisa de tener un troquel inferior de 88 grados, se debe preferir el troquel inferior de 88 grados al mecanizar un arco de 90 grados.

2）Al mecanizar arcos circulares, es necesario utilizar el dispositivo de prueba para detectar el tamaño del procesamiento.

3）Cuando se utiliza el arco angular del proceso de mecanizado, generalmente es fácil de moldear o manualmente.

4）Usar el modo R

Arco plegable para seleccionar el estándar de ancho de ranura en V del molde inferior.

(1) doblar un arco de 90 grados para seleccionar el ancho de la ranura en V del molde inferior: V> 2 (R + T);

(2) Doblar el arco de 135 grados para seleccionar el ancho de la ranura en V del molde inferior: V>1,5 (R+T).

●El tipo de arco de mecanizado.

1) Formación de cuchilla plegable de 1/4 de vuelta, arco de pieza de trabajo R = cuchilla plegable R + junta.

2) Cuando el ángulo R de la pieza de trabajo es grande, el ángulo del arco deseado se mecaniza varias veces con una cuchilla plegable.

3) Procesamiento de 2/4 de arco.

(1) Cuando la pieza de trabajo sea larga, use una cuchilla plegable para procesar una cuchilla y una cuchilla (aplicable cuando el ángulo R es grande).

(2) Cuando la pieza de trabajo es estrecha, se mecaniza con una cuchilla para oreja (aplicable cuando el ángulo R es grande).

(3) Procesamiento por el método especial: procesamiento de troqueles enrollados.
