Dobladoras, también conocidas como plegadoras, se utilizan para doblar láminas de metal u otros materiales en un ángulo o forma específicos. Estas máquinas constan de varias piezas que trabajan juntas para lograr el proceso de doblado. A continuación se muestran algunas piezas comunes que se encuentran en las máquinas dobladoras:
1. Marco: El marco proporciona el soporte estructural para la máquina dobladora y mantiene unidos todos los componentes.
2. Cama: La cama es una superficie plana donde se coloca el material a doblar. Por lo general, tiene ranuras o ranuras en forma de V para adaptarse a diferentes opciones de herramientas.
3. Ariete: El ariete es la parte móvil de la máquina dobladora que aplica la fuerza para doblar el material. Puede moverse vertical u horizontalmente, según el diseño de la máquina.

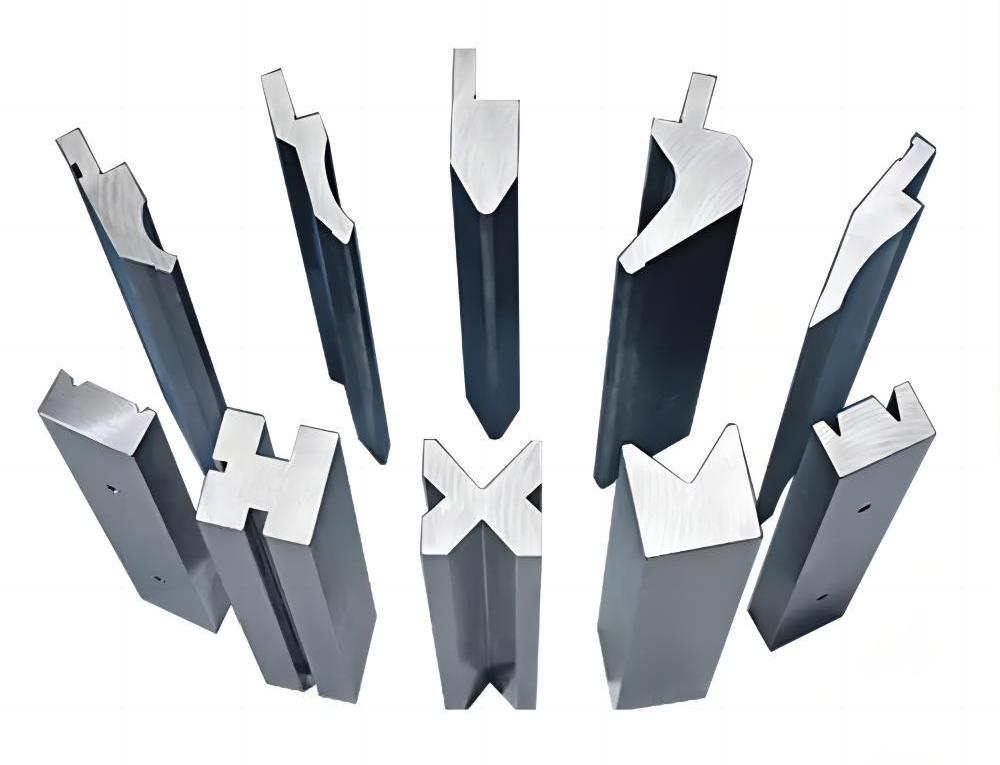

4. Punzón: El punzón es la herramienta superior que entra en contacto con el material y aplica la fuerza de flexión. Está unido al ariete y se puede cambiar para adaptarse a diferentes requisitos de flexión.
5. Troquel: El troquel es la herramienta inferior que soporta el material durante el doblado. Por lo general, se fija a la cama y tiene una forma que corresponde al ángulo o forma de curvatura deseado.
6. Tope trasero: El tope trasero es un tope o dedo ajustable que ayuda a posicionar el material con precisión para lograr una flexión uniforme. Garantiza una repetibilidad precisa de las curvas.
7. Sistema hidráulico: muchas máquinas dobladoras utilizan sistemas hidráulicos para generar la fuerza necesaria para doblar. El sistema hidráulico incluye una bomba, cilindros, válvulas y mangueras para controlar y transmitir la presión hidráulica.
8. Panel de control: El panel de control alberga los controles y pantallas para operar la máquina dobladora. Permite al operador establecer parámetros como el ángulo de plegado, la posición del tope trasero y la velocidad de plegado.
9. Funciones de seguridad: Las máquinas dobladoras a menudo incluyen funciones de seguridad como botones de parada de emergencia, cortinas de seguridad y sistemas de enclavamiento para proteger a los operadores de peligros potenciales.
Estas son algunas de las piezas clave que se encuentran comúnmente en las máquinas dobladoras. Sin embargo, es importante tener en cuenta que los diseños y configuraciones específicos pueden variar según el fabricante y el tipo de máquina dobladora.
1 Controlador CNC DA-58T ●Programación de pantalla táctil gráfica 2D. ●Pantalla LCD TFT a color de 15' ●Determinación de la secuencia de plegado ●Cálculo de longitud desarrollado ●Biblioteca de herramientas/materiales/productos de plegado ●Cálculo automático del ángulo de flexión ●Hasta 4 ejes (Y1,Y2 y 2 ejes auxiliares) ●Algoritmos avanzados de control del eje Y para válvulas de circuito abierto y cerrado |

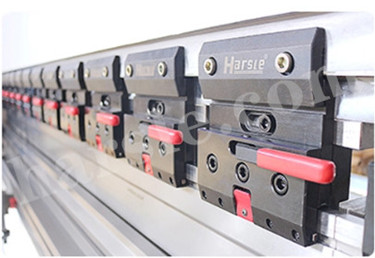

![]() 2 Abrazaderas Rápidas Sujeción, posicionamiento y alineación extremadamente precisos. |

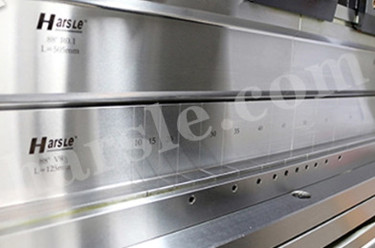

![]() 3 Herramientas de doblado segmentadas Cambios de herramientas de plegadora extremadamente rápidos. |

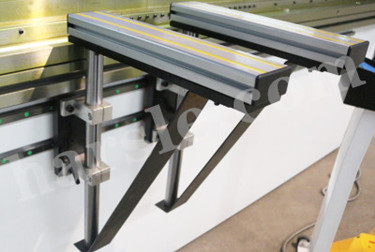

![]() ⒋ Brazos delanteros Móvil en diferentes direcciones. |

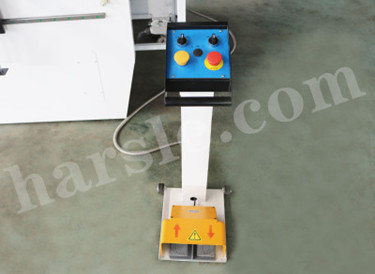

![]() 5 interruptor de pie El interruptor de pedal de la marca Corea del Sur es móvil y puede detener la máquina en cualquier momento mediante el botón de emergencia. |
