Breve introducción de la máquina plegadora

La máquina plegadora es una máquina que puede doblar placas delgadas.Su estructura incluye principalmente un soporte, una mesa de trabajo y una placa de sujeción.La mesa de trabajo se coloca sobre el soporte.La mesa de trabajo se compone de una base y una placa de prensado.La base está conectada mediante una bisagra y una placa de sujeción.Conectada, la base se compone de una carcasa de asiento, una bobina y una placa de cubierta, la bobina se coloca en el hueco de la carcasa de asiento y la parte superior del hueco se cubre con una placa de cubierta.Cuando está en uso, el cable se energiza hacia la bobina y la fuerza gravitacional se genera en la placa de presión después de ser energizado, para realizar la sujeción de la placa delgada entre la placa de presión y la base.Debido a la sujeción electromagnética, la placa de presión se puede adaptar a una variedad de requisitos de pieza de trabajo, y la pieza de trabajo con paredes laterales se puede procesar, y la operación es muy simple.

La máquina plegadora hidráulica incluye un soporte, un banco de trabajo y una placa de sujeción.El banco de trabajo se coloca sobre el soporte.El banco de trabajo se compone de una base y una placa de presión.La base está conectada a la placa de sujeción mediante una bisagra.La base está compuesta por una carcasa, una bobina y una tapa.Se coloca en el hueco de la carcasa del asiento y la parte superior del hueco se cubre con una placa de cubierta.

Cuando está en uso, el cable se energiza hacia la bobina y la fuerza gravitacional se genera en la placa de presión después de ser energizado, para realizar la sujeción de la placa delgada entre la placa de presión y la base.Gracias a la sujeción electromagnética, la placa de presión se puede adaptar a una variedad de requisitos de pieza de trabajo y se puede procesar la pieza de trabajo con paredes laterales.La máquina dobladora puede satisfacer las necesidades de diversas piezas de trabajo cambiando el molde de la máquina dobladora.

Las máquinas dobladoras se dividen en máquinas dobladoras manuales, máquinas dobladoras hidráulicas y máquinas dobladoras CNC.Las dobladoras manuales se dividen en dobladoras manuales mecánicas y dobladoras manuales eléctricas.Según el método de sincronización, las máquinas dobladoras hidráulicas se pueden dividir en sincronización de eje de torsión, sincronización máquina-hidráulica y sincronización elector-hidráulica.Según el modo de movimiento, una máquina dobladora hidráulica se puede dividir en tipo de movimiento ascendente y tipo de movimiento descendente.

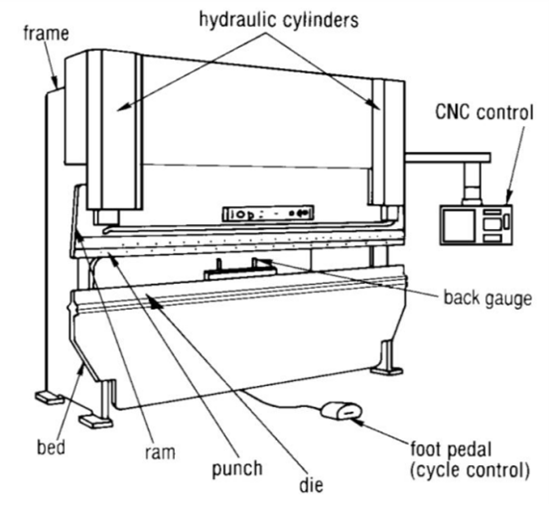

La máquina dobladora es un equipo importante para doblar y formar piezas de trabajo en la industria de chapa.Su función es presionar la placa de acero en partes de diversas formas según los requisitos del proceso.Como se muestra en la figura, es un diagrama esquemático de la estructura de una máquina dobladora de chapa hidráulica.El marco se compone principalmente de columnas, mesas de trabajo y vigas izquierdas y derechas.Los cilindros de aceite izquierdo y derecho están fijados en la columna, y el control deslizante está conectado con el pistón del cilindro de aceite y sube y baja a lo largo del riel guía fijado en la columna.Movimiento, el molde inferior se fija en la mesa de trabajo, el molde superior se instala en el extremo inferior del control deslizante, el sistema hidráulico proporciona energía y el sistema eléctrico da instrucciones.Bajo la acción del cilindro de aceite, el control deslizante impulsa el molde superior hacia abajo y cierra el molde inferior para realizar el plegado de la lámina doblada.Las columnas izquierda y derecha, el banco de trabajo y el bloque deslizante (en adelante, las tres partes principales) son las partes clave de la máquina dobladora.El peso de las tres partes principales representa del 70% al 80% del peso total de una máquina dobladora.Su resistencia y rigidez determinan directamente la precisión operativa, la vida útil y la precisión de la pieza de trabajo de la máquina herramienta.

(1)Parte del ariete: se adopta transmisión hidráulica y la parte deslizante está compuesta por un control deslizante, un cilindro de aceite y una estructura de ajuste fino de un tope mecánico.Los cilindros de aceite izquierdo y derecho están fijados en el marco, el pistón (vástago) impulsa el control deslizante para que se mueva hacia arriba y hacia abajo mediante presión hidráulica, y el tope mecánico está controlado por el sistema de control numérico para ajustar el valor;

(2)Parte del banco de trabajo: controlado por la caja de botones, el motor impulsa el tope para que se mueva hacia adelante y hacia atrás, y la distancia de movimiento está controlada por el sistema de control numérico, la lectura mínima es de 0,01 mm;

(3)Sistema de sincronización: La máquina consta de un mecanismo de sincronización mecánico compuesto por ejes de torsión, brazos oscilantes, cojinetes de articulación, etc., con estructura simple, rendimiento estable y confiable y alta precisión de sincronización.El tope mecánico es ajustado por el motor y el sistema de control numérico controla el valor;

(4) Mecanismo de tope: el tope es accionado por un motor y las dos varillas roscadas se mueven sincrónicamente mediante una operación de cadena.El sistema CNC controla el tamaño del tope.

(1) Adoptar una estructura soldada totalmente de acero con suficiente resistencia y rigidez;

(2) Impulsión hidráulica, los cilindros en ambos extremos de la máquina herramienta se colocan en el bloque deslizante para impulsar directamente el trabajo deslizante;

(3) El mecanismo de sincronización deslizante adopta un eje de torsión para la sincronización forzada;

(4)Utilizando una estructura de bloque mecánico, estable y confiable;

(5) La carrera del bloque deslizante se puede ajustar rápida y manualmente y se muestra el contador;

(6) Un mecanismo de compensación de deflexión tipo cuña para garantizar una alta precisión de flexión.
