características estructurales del pórtico de la prensa hidráulica

HARSLE es un fabricante profesional de productos de la serie de pórtico prensa hidráulica. Con más de 20 años de producción dedicada y experiencia en I + D, que presenta un diseño único y la producción de prensas hidráulicas de pórtico. Se puede diseñar y fabricar diferentes necesidades del proceso de producción para los usuarios. Varios de pórtico no estándar prensas hidráulicas.

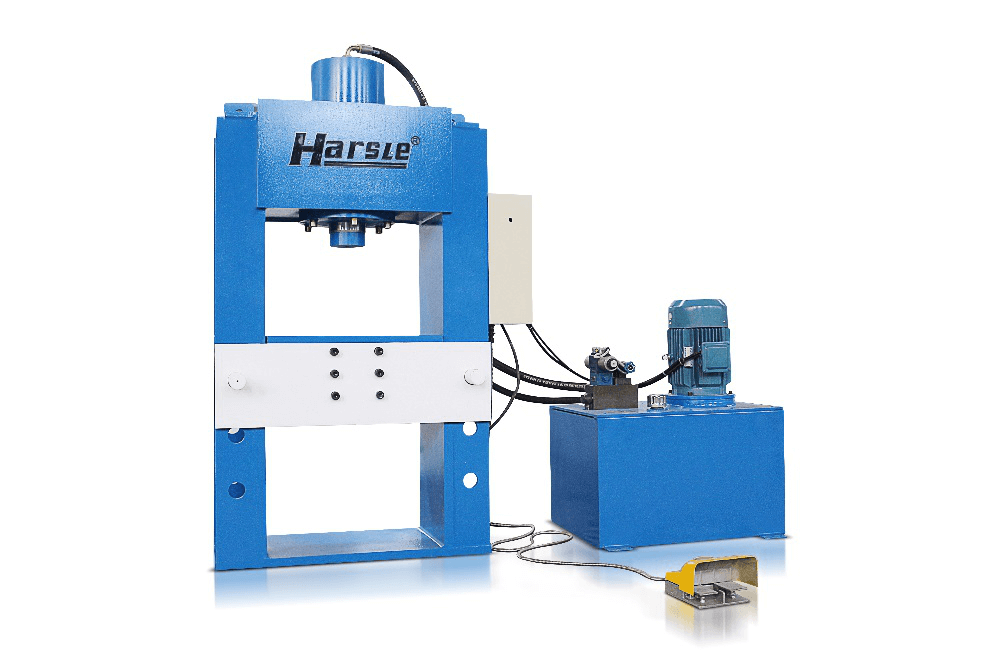

prensa hidráulica de pórtico de HARSLE adopta la estructura de acero completa del pórtico. La vibración tratamiento de envejecimiento hace que la pequeña deformación mecánica. El diseño del bastidor está diseñado por elementos finitos y tiene una alta rigidez y alta precisión.

El pórtico hidráulico mesa de la prensa puede moverse hacia arriba y hacia abajo, que se expande en gran medida la apertura y el cierre de la altura de la máquina y es más cómodo de usar.

La prensa hidráulica de pórtico es ampliamente utilizado en el desmantelamiento, formando, de enderezamiento, el estiramiento y formación de la hoja de metal de la industria de la maquinaria, y que puede ser utilizado como un equipo a presión necesario para la industria de reparación de automóviles moderno. También se utiliza en grandes y medianas ajuste a presión del motor. Proporciona rotor, pulse estator, y el prensado, el calandrado, el dibujo, y formando de objetos grandes.

Pórtico características de la máquina hidráulica

1. El sistema de control de esta máquina está provisto de operación manual.

2. El sistema hidráulico utiliza un sistema de bloque integrado.

3. La presión de trabajo y carrera de la máquina pueden ajustarse de acuerdo con los requisitos del proceso dentro del intervalo especificado, y el proceso fija puede ser completado.

4. El cilindro hidráulico de la superficie de trabajo se empuja y se tira, la operación de carga y descarga es conveniente, el posicionamiento es preciso, el ajuste a presión se equilibra y fiable.

estructura de la máquina hidráulica Gantry

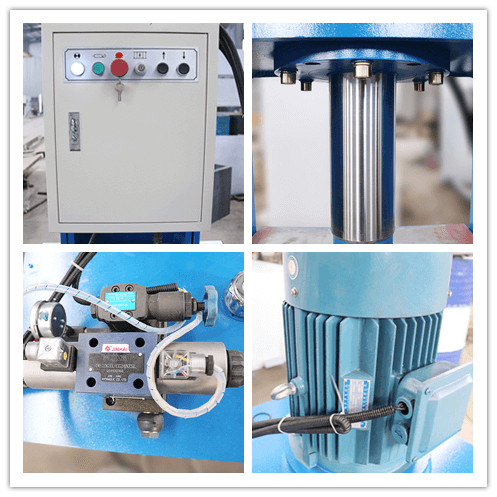

El equipo es una estructura de pórtico, que se compone principalmente de un fuselaje, un cilindro hidráulico, un sistema hidráulico, un mecanismo de alimentación, un sistema eléctrico, y un banco de trabajo inferior. La tubería y el dispositivo eléctrico están conectados para formar una obra de funcionamiento global, y la estructura principal parte se describe ahora. como sigue:

1. El fuselaje

El fuselaje se suelda por placas de acero, y las vibraciones eliminar la tensión de deformación. La estación de bombeo sistema hidráulico está instalado externamente. “El diseño es ingenioso, el diseño es razonable, y el mantenimiento es conveniente.” El depósito de combustible está incorporado en y puede ser llenado con 450 kg de aceite, que se pueden determinar de acuerdo con la marca de aceite en el fuselaje.

El cilindro hidráulico está fijado en el orificio superior, bloqueado con un tornillo, y la tapa es apretado.

2. El cilindro maestro

Esta máquina es una estructura de un solo cilindro, y el cilindro maestro es un cilindro de pistón. La forma de instalación es el soporte de la brida de la boca del cilindro, que se fija en el orificio de montaje de la viga superior de la tuerca de bloqueo. El bloque de cilindro y el vástago de pistón están hechos de 45 # piezas forjadas, en el que la superficie del vástago de pistón se apaga y la dureza es HRC45 ~ 52. La superficie está chapada en cromo duro (la superficie no se usa con facilidad). El extremo inferior del vástago de pistón está conectado a rosca al penetrador circular.

sistema hidráulico sistema hidráulico Gantry

El sistema hidráulico consta de un cilindro principal, un cilindro de empuje-tracción, una bomba de aceite, una válvula de control, una tubería, un depósito de combustible, y diversos componentes de la válvula de control adicionales. El control del sistema eléctrico acciona el vástago de pistón del cilindro para mover arriba y abajo para diversas acciones tecnológicas completas.
