Causas y análisis de fallas de la máquina cortadora

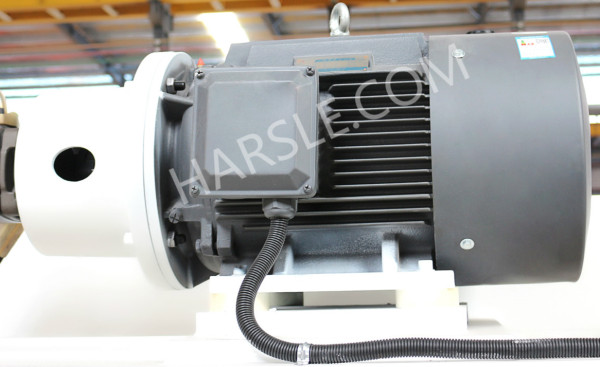

Fallo 1: el motor no puede arrancar

La razón:

●El motor principal pone en marcha la barrera del circuito;

● Fallo de componente relacionado con la parte de arranque del motor principal;

●Problema de energía;

●Cuando el motor arranca, es el sonido del coche, porque la válvula de presión ha estado funcionando.

Medida:

●Compruebe si el circuito de arranque del motor principal tiene una parada de emergencia, no tiene liberación, cableado suelto y fuente de alimentación de control de 24 V;

●Compruebe los componentes del circuito de arranque del motor principal para comprobar si hay protección contra sobrecarga.Si es así, analice la causa y verifique si hay daños en los componentes;

●Compruebe si el suministro de energía trifásico es normal;

●Revise la válvula de presión por las razones, principalmente los siguientes aspectos: línea, falla del interruptor, daño en el interruptor del punto muerto superior, daño en la punta recta, el control deslizante está seriamente torcido.

Fallo 2: el control deslizante no puede bajar

La razón:

●El estado del sistema no es 'S2';

●El control deslizante no está en el punto muerto superior, o el interruptor del punto muerto superior está instalado incorrectamente y dañado;

●El interruptor del punto muerto inferior está dañado y el PLC envía una señal de error;

●El potenciómetro lineal está dañado, lo que genera una señal de error en el sistema;

● Fallas de excusa, relé y línea de PLC que controlan las válvulas de presión proporcional y las válvulas de inversión de control deslizante;

●La pieza de presión está defectuosa y no hay presión.

Medida:

●Compruebe si el eje X, el ángulo de corte y la holgura del borde están en la posición establecida y si el control deslizante está en el punto muerto superior si no es por razones de análisis;

●Compruebe que el control deslizante no esté en el punto muerto superior, compruebe el interruptor del punto muerto superior;

●Compruebe la instalación y la señal del interruptor del punto muerto inferior;

●Compruebe la señal del potenciómetro lineal;

●Compruebe las señales de entrada/salida PCL y compruebe la línea;

●No hay salida de presión del sistema hidráulico, revise las válvulas de presión proporcional, bombas de aceite, etc.

Fallo 3: el control deslizante no puede regresar

La razón:

●Sin condiciones de devolución;

●Fallo de línea;

●Falla mecánica.

Medida:

●Verifique las condiciones de retorno de acuerdo con la tabla de señales PCL y analice la causa, como si el potenciómetro lineal, el interruptor del punto muerto inferior y el interruptor de pie son normales.

●Verifique la señal de entrada/salida del PCL, verifique la válvula de presión, el control deslizante para controlar la señal de la válvula de inversión y verifique la línea.

●Cierre la bomba de aceite, maximice la modulación del espacio y luego reinicie la bomba de aceite.El control deslizante debería regresar automáticamente.Si el retorno no es posible, levante el cursor con una herramienta como un gato, luego revise la máquina y analice la causa de la férula.

Fallo 4: el control deslizante vibra mucho cuando se corta la hoja

La razón:

●El control deslizante y el cilindro están conectados sin apretar;

●Desgaste de cuchillos;

●El ajuste de contrapresión es demasiado alto y el control deslizante tiembla cuando está vacío.

Medida:

●Verifique la conexión deslizante para encontrar la posición suelta;

●Verificar el grado de desgaste de los bordes;

●Ajuste la contrapresión según el estándar.
