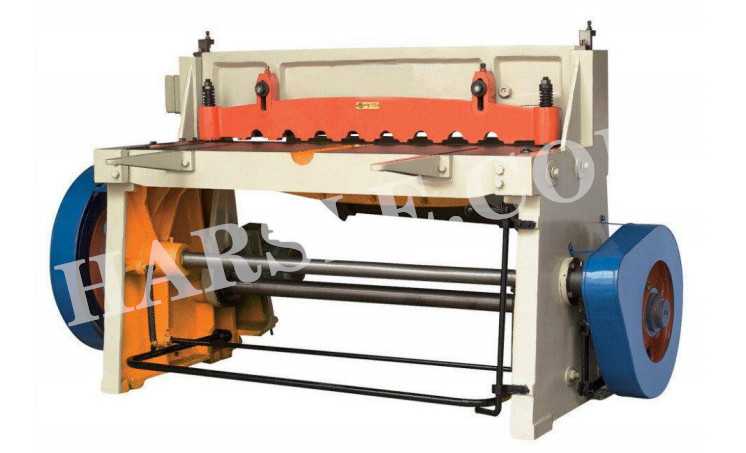

serie Q11 máquina de corte es una especie de máquina de menor conducción, que es fácil de operar, y buena apariencia. Está especialmente aplicada a la lámina de metal de corte y equipado con un dispositivo de retención, que tiene una buena capacidad de controlar el tamaño de las placas compartidos.
cuerpo de la máquina
Cuerpo de la máquina es la estructura básica de la máquina, incluyendo los marcos izquierdo y derecho, superior y los titulares de la hoja inferior, estos 2 partes están integrados en un todo por la varilla de conexión y tornillos. El titular de la cuchilla superior está incrustado en el carril del bastidor de la máquina izquierda y derecha. Dos cuchillas se instalan en los titulares de las láminas superior e inferior. El soporte de la cuchilla superior está conectado por una barra de conexión y el engranaje excéntrico.
Sistema de manejo
La rueda de accionamiento que está instalado en el motor acciona el volante de inercia por la cinta adhesiva triángulo, gira el eje de línea así. El engranaje de accionamiento que está en el otro lado del eje de transmisión acciona el engranaje accionado. Cuando la llave de deslizamiento del embrague se pone en el canal del engranaje accionado, las principales salidas de ejes, a continuación, las dos ruedas excéntricas del eje principal comenzará a girar. Debido al efecto de la biela, superior y soportes de cuchillas inferiores pueden moverse hacia arriba y hacia abajo y terminar el trabajo de esquila.
Embrague
El propósito final de la obra para el embrague si para hacer que la clave de deslizamiento se mueven axialmente, lo cual hace que el engranaje accionado y el eje principal tienen la función de separación y combinación. La directiva de trabajo del embrague es emitida por una palanca de pedal. Cuando el pedal de palanca de aperturas, la varilla de conexión y desconexión de enlace de rotación para un cierto ángulo, al mismo tiempo, por su parte, la clave de diapositivas pierde el límite de desconectar el enlace. Debido a la función de la primavera, la clave de diapositivas comienza a deslizarse en el canal del engranaje accionado, que conecta el engranaje movido y el embrague, el eje principal empieza a girar. Por el contrario, engranaje accionado se desconecta con el embrague, el eje principal se ahogue.
Tapón

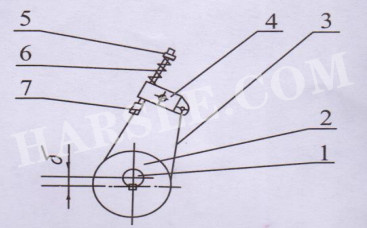

1.main eje 2.Brake cinturón 3.brake rueda 4.bracket 5.nut varilla 6.spring 7.pull
El frenado del freno se realiza por la rotación de la rueda excéntrica cuando el eje principal gira a la posición determinada como la imagen, el soporte de la cuchilla superior está en la posición más alta y la clave de deslizamiento del soporte de embrague se ha desconectado con engranaje accionado . La rueda de freno cepas de la cinta de freno, el aumento de la fricción en la superficie de la rueda supera la fuerza de inercia que logra el frenado. La fricción se puede ajustar por el perno.
dispositivo de fijación

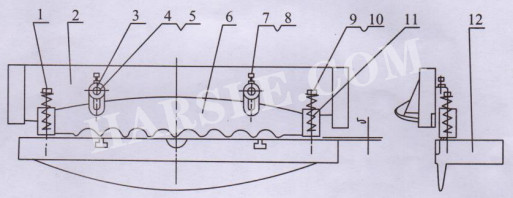

1.bolt 2.Upper portacuchillas 3.bolt 4.spacer 5.nut placa 6.fixing 7.support uñas 8.Cap 9.spacer 10.nut 11.spring 12.lower portacuchillas
El perno (1) está fijado en el soporte de la cuchilla inferior, el perno (3) está fijado en el soporte de la cuchilla superior, la fuerza de fijación se puede ajustar mediante el ajuste de la tuerca (10). Mantener la brecha entre la fijación de la placa e inferior portacuchillas, la brecha se determina por los requisitos de trabajo y que se puede ajustar por el clavo apoyo.
Calibrador trasero

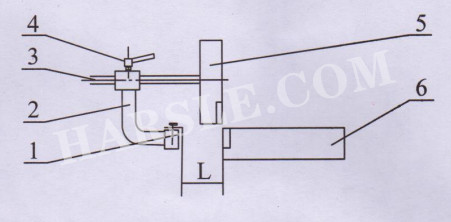

1.Stop placa 2.bracket portacuchillas 5.upper uñas varilla 3.guide 4.support portacuchillas 6.lower
El tope trasero que se mueve junto con el titular de la cuchilla superior hacia arriba y abajo tiene la función de posicionar cuando funciona.
Dispositivo de seguridad

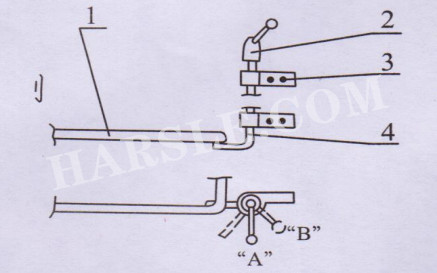

1.pedal palanca 2.Handle 3.bracket 4.upright varilla
El mango puede ser segura de prensa a la posición “A” a mano cuando se prueba o trabajar por un corto tiempo. Pulse el mando en la posición “B” al volver al trabajo. Cuando el mango está en la posición de “A”, la palanca de pedal es limitado y que tiene la función de seguridad.
