Visitas:25 Autor:Editor del sitio Hora de publicación: 2023-06-13 Origen:Sitio

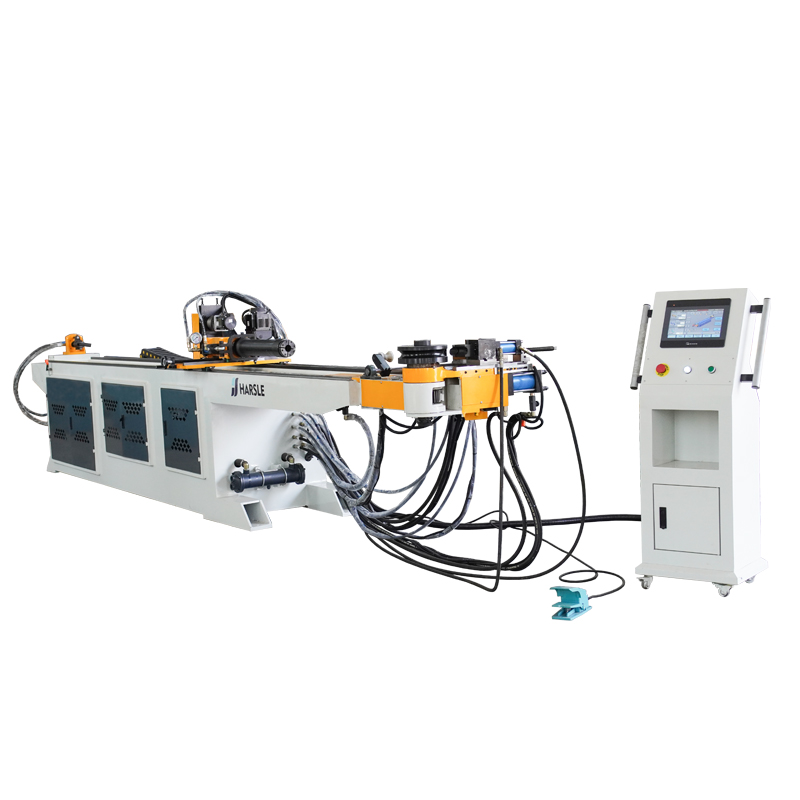

La tubería HARSLE 38CNC-2A-1S máquina de doblado tiene detección automática de errores y la falla se mostrará oportunamente en la pantalla para que el operador pueda descargar obstáculos fácilmente;todos los materiales de procesamiento se pueden ingresar mediante la pantalla táctil;Cada paso de la flexión puede restablecer los datos de compensación, la velocidad, el espacio de liberación debido a los diferentes cambios de material;Cada curva de la misma tubería se puede programar por separado en cinco tipos de secuencia de acción, diez conjuntos de velocidad de funcionamiento para que el operador pueda usar de manera eficiente y reducir la interferencia de la tubería;El control de doblado y la alimentación de esquina utilizan un servomotor para accionar, con alta precisión de ángulo de doblado y alta eficiencia;El equipo es especialmente adecuado para el procesamiento de accesorios de tubería con muchos ángulos espaciales y requisitos de alta precisión.
Modo de funcionamiento totalmente automático.
Haga clic en la tecla Automático.
Pise el pedal o haga clic en Inicio.
Introduzca el tubo en la sujeción.
Pise el pedal o haga clic en Iniciar de nuevo.
Demostración de producción.
● Este tipo de máquina está diseñada y fabricada de acuerdo con la rica experiencia de nuestra empresa en el proceso de doblado de tuberías y la experiencia avanzada en emparejamiento de moldes.

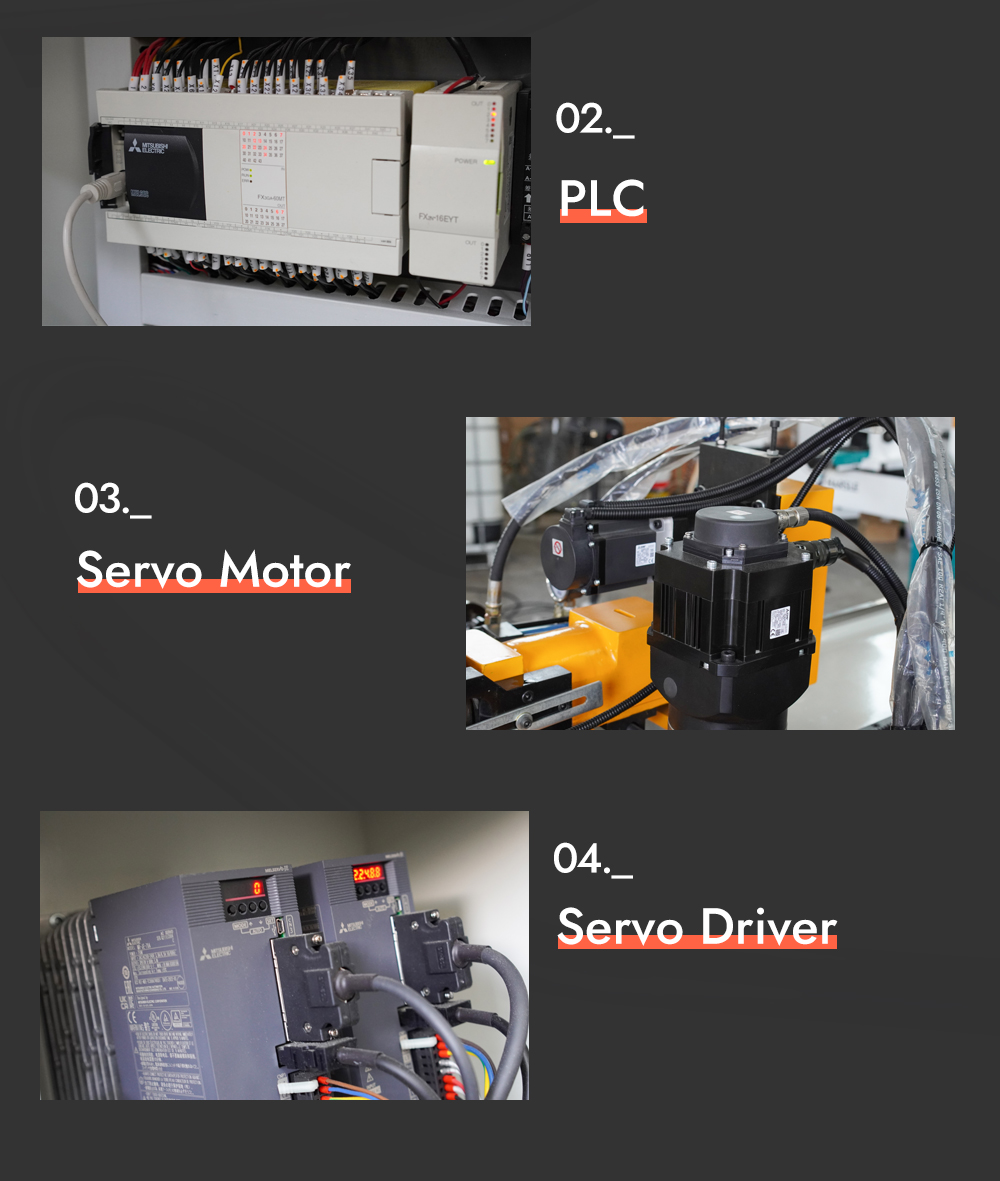

● Sistema de control electrónico: se utilizan servocontroladores, servomotores, módulos de posicionamiento, CPU (control industrial) de Japón Mitsubishi, etc., con un gran rendimiento y buena estabilidad.
● La CPU súper grande de Mitsubishi puede acomodar 400 grupos de editores de archivos.
● Tiene la función de detectar automáticamente errores y fallas y mostrarlos en la pantalla, lo que permite al operador eliminar fácilmente los obstáculos.
● La máquina está equipada con un sistema automático de inyección de aceite, que puede reducir la fricción del codo, mejorar la vida útil del mandril y garantizar la calidad del codo.
● El controlador selecciona un controlador programable Mitsubishi japonés. El control eléctrico puede realizar tres funciones de jog, simple acción y automático.
● Se adopta la estructura de bloque de pasaje integrado y el sistema hidráulico es altamente confiable.
● Equipado con límite de seguridad y botón de parada de emergencia para garantizar la seguridad del operador.
● Puede doblar varios perfiles solo necesita cambiar el molde.
● Las piezas de sujeción y del mandril están equipadas con accionamientos de cilindros de aceite separados.Cuando el brazo de doblado gira, el tubo se puede doblar y formar con alta precisión bajo las restricciones de unión de las partes mencionadas anteriormente y las partes del molde.
| Nombre | PARAMETROS | |
| Especificaciones principales/Modelo | DW-75CNC-2A1S | |
| Flexión máxima diámetro*Espesor de pared | 76,1 mm × 4 mm (acero al carbono A3) | |
| Radio de curvatura máximo | R250mm | |
| Radio de curvatura mínimo | Según el diámetro de la tubería | |
| Ángulo de flexión máximo | 190° | |
| velocidad de trabajo | Velocidad de plegado | Máx.×40°/s |
| Velocidad de giro | Máx.×200°/s | |
| Velocidad de alimentación | Máx.×1000 mm/s | |
| Precisión de trabajo | Precisión de flexión | ±0,5° |
| Precisión de giro | ±0,1° | |
| Precisión de alimentación | ±0,1 mm | |
| Presión máxima del sistema (ajustable) | 14Mpa | |
| Peso de la máquina | 3000kg | |
| Tamaño de la máquina | 5500×1300×1200mm | |
| Servomotor de flexión | 7.5KW Japón Mitsubishi | |
| Servomotor de alimentación | 2KW Japón Mitsubishi | |
| Servomotor de esquina | 1KW Japón Mitsubishi | |
