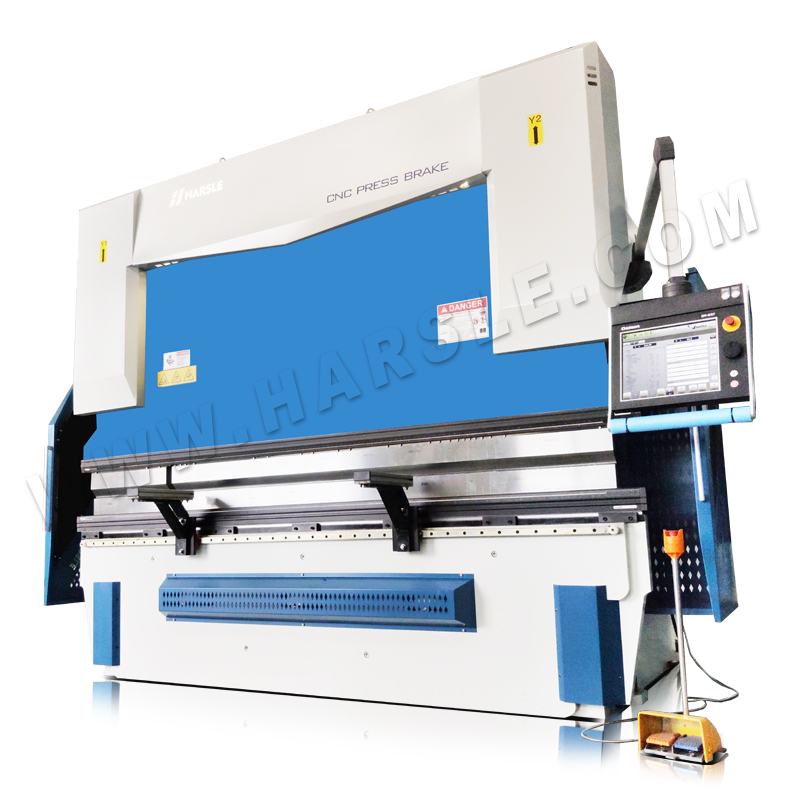

Diseño de sistema hidráulico de máquina dobladora.

1.Requisitos técnicos

Diseñar una máquina dobladora de chapa vertical.El movimiento hacia arriba y hacia abajo del cabezal de la máquina se realiza hidráulicamente.Su ciclo de trabajo es: descenso rápido, presurización lenta y retorno rápido.Las condiciones dadas son:

Fuerza de flexión 1000000N

Peso deslizante 15000N

Velocidad de descenso rápido 23 mm/s

Velocidad de presión lenta (flexión) 12 mm/s

Velocidad de ascenso rápida 53 mm/s

Carrera descendente rápida 180 mm.

Carrera de presión lenta (flexión) 20 mm

Carrera de ascenso rápido 200 mm.

2. Análisis de tareas

Según el peso del control deslizante es 15000 N, para evitar que el control deslizante caiga por gravedad, el peso del control deslizante se puede equilibrar hidráulicamente y se puede ignorar la fricción de la guía del control deslizante.El inicio y El tiempo de frenado del cilindro hidráulico diseñado es △ t = 0,2 s.El control deslizante de la máquina dobladora oscila linealmente hacia arriba y hacia abajo y la carrera es pequeña (200 mm), por lo que se puede utilizar un cilindro hidráulico de varilla única como actuador. la eficiencia mecánica del cilindro hidráulico ηcm = 0,91.Porque el ciclo de trabajo de la máquina dobladora de láminas es rápido. Hay tres etapas de descenso, presurización lenta (doblado) y retorno rápido.El cambio de cada La etapa está controlada por una válvula direccional electrohidráulica de cuatro vías y tres posiciones.Cuando la válvula de inversión electrohidráulica funciona en la posición izquierda, se logra un retorno rápido.La bomba hidráulica está descargada en posición neutral, y la bomba hidráulica es rápida y avanzada cuando se trabaja en la posición correcta.Su velocidad de trabajo está controlada por una válvula reguladora de velocidad.El cambio entre avance rápido y avance industrial está controlado por el interruptor de límite.Cuando la dobladora desciende rápidamente, se requiere ser rápido y reducir el tiempo de viaje en vacío.La bomba hidráulica utiliza suministro de aceite a plena presión.La carrera del pistón está controlada por una válvula de carrera.Cuando el pistón se mueve hasta una cierta En posición a velocidad constante, la válvula de carrera recibe una señal y genera una acción para realizar la transición de avance rápido a avance industrial.Cuando el pistón pasa a la fase de terminación, el relé de presión recibe una señal para Invierta la válvula de inversión electrohidráulica.Debido a que la presión de la máquina dobladora es relativamente grande, la presión de la cámara de entrada de aceite es relativamente grande en este momento.Por lo tanto, se requiere un circuito de alivio de presión previa. para evitar que los componentes hidráulicos sean impactados por la alta presión durante el retorno a alta velocidad desde la etapa de trabajo, y el circuito de aceite se puede descargar sin problemas.Por lo tanto, se puede diseñar un circuito de alivio de presión previa. en el circuito de aceite de retorno rápido, y la velocidad de descarga del circuito se ajusta mediante una válvula de mariposa.En este momento, la válvula direccional está en posición neutra.Cuando la presión se reduce a una cierta presión, el direccional La válvula se desplaza a la posición izquierda para realizar una descarga suave.Para controlar la presión del circuito de aceite, se instalan un manómetro y una válvula de alivio en la salida de la bomba hidráulica y, al mismo tiempo, también protege el sistema contra sobrecargas.Debido a que el control deslizante está sujeto a su propia gravedad, debe deslizarse hacia abajo.Por lo tanto, se debe diseñar una válvula unidireccional controlada hidráulicamente en el circuito de aceite para formar un circuito equilibrado, que Generará una cierta cantidad de contrapresión y, al mismo tiempo, estabilizará el proceso de trabajo.Se diseña una válvula de retención en la salida de aceite de la bomba hidráulica para evitar que la presión hidráulica impacte la bomba hidráulica. y proteger la bomba.
