Manual de operación E21 para prensa plegadora (contraseñas importantes incluidas)

E21 se utiliza especialmente en las máquinas plegadoras, puede reducir en gran medida el costo de la máquina y mantener la precisión de la máquina dentro de los requisitos estándar.Las características principales son las siguientes:

Se muestra el panel de operación.

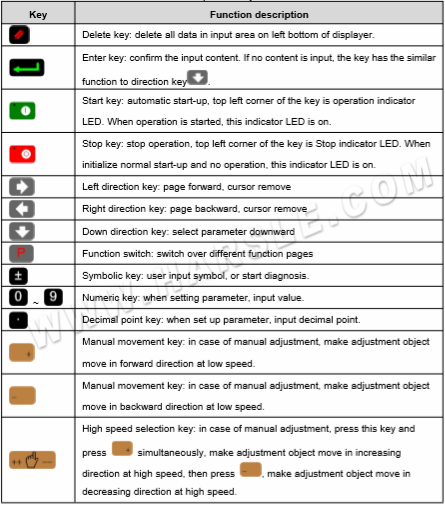

Las funciones de las teclas del panel se describen en la Tabla.

El controlador E21 adopta una pantalla LCD de matriz de puntos de 160*160.El área de visualización se muestra a continuación.

Barra de título: muestra información relevante de la página actual, como su nombre, etc.

Área de visualización de parámetros: muestra el nombre del parámetro, el valor del parámetro y la información del sistema.

Barra de estado: área de visualización de información de entrada y mensaje de aviso, etc.

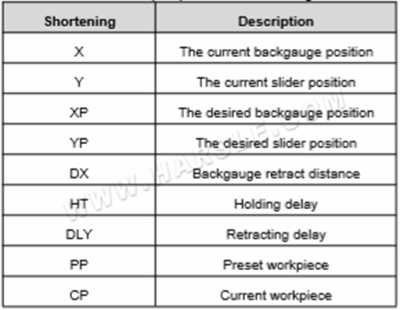

Las paráfrasis de acortamiento en esta página se muestran en la tabla.

Procedimiento de operación básica: El procedimiento básico de conmutación y operación del dispositivo se muestra en la Figura.

El E21 tiene dos métodos de programación, que son programación de un solo paso y programación de varios pasos.Los usuarios pueden configurar la programación según la demanda real.

La programación de un solo paso se utiliza generalmente para procesar un solo paso para finalizar el procesamiento de la pieza de trabajo.Cuando el controlador esté encendido, ingresará automáticamente a una página de programa de un solo paso.

Pasos de operación

Paso 1 Después de iniciarse, el dispositivo ingresará automáticamente a la página de configuración del programa de un solo paso.

Paso 2 Prensaseleccione el parámetro que necesita ser configurado, presionetecla numérica para ingresar el valor del programa, presione para completar la entrada. El rango de configuración del parámetro de un solo paso se muestra en la tabla.

Paso 3 Prensa, el sistema se ejecutará de acuerdo con este programa, como se muestra en la Figura.

El programa de múltiples pasos se utiliza para procesar una sola pieza de trabajo de diferentes pasos de procesamiento, realizar la implementación consecutiva de múltiples pasos y mejorar la eficiencia del procesamiento.

Pasos de operación

Paso 1 Al encenderse, el dispositivo muestra automáticamente la página de parámetros de un solo paso.

Paso 2 Prensa, cambie a la página de administración del programa, como se muestra en la Figura.

Paso 3 Prensa, seleccione el número de serie del programa o ingrese el número del programa directamente, como ingresar '1'.

Etapa 4 Prensa, ingrese a la página de configuración del programa de varios pasos, como se muestra en la Figura.

Paso 5 Prensa , seleccione el parámetro de programación de varios pasos que requiere configuración, ingrese el valor de configuración, presioney la configuración surte efecto.

Paso 6 Al finalizar la configuración, presione, ingrese a la página de configuración de parámetros de paso, como se muestra en la Figura.

Paso 7 Prensa, seleccione el parámetro de paso que necesita ser configurado, ingrese el valor del programa, presioney la configuración surte efecto.

Paso 8 Prensapara cambiar entre pasos.Si el paso actual es el primer paso, presione para ingresar a la última página de configuración de parámetros de paso;si el paso actual es el último, presione para ingresar a la primera página de configuración de parámetros de paso.El rango de configuración de parámetros de varios pasos se muestra en la Tabla.

Paso 9 Prensa, el sistema funcionará de acuerdo con este programa, como se muestra en la Figura.

El dispositivo puede detectar anomalías internas o externas automáticamente y enviar un mensaje de alarma.El mensaje de alarma está disponible en la lista de alarmas.

Paso 1 En la página de gestión de programación, presionepara ingresar a la página de constantes de programación.

Paso 2 En la página de programación constante, presionepara ingresar a la página 'Historial de alarmas' para ver todo el historial de alarmas. Como se muestra en la Figura, en esta página se pueden ver las últimas 6 alarmas, el número de alarma y las causas.

El historial de alarmas y el mensaje se muestran en la tabla
