estructura de la máquina de laminación

⒈Sistema de accionamiento de rodillo de trabajo:La máquina dispone de un rodillo superior y dos rodillos inferiores como cilindros de trabajo. El rodillo superior está soportada por dos bastidores en ambos lados y montado en un soporte integral. El asiento de cojinete de rodillos inferior se coloca en la base y se puede mover horizontalmente a lo largo del carril de guía en la base. Puesto que la máquina se utiliza principalmente para laminar chapas de acero estructurales de carbono ordinario de 25 mm a 32 mm, la potencia de accionamiento requerida es grande, y no es necesario el uso de conducir de manera que es accionada por un rodillo inferior, es decir, el rodillo superior se utiliza como un rodillo pasivo. El sistema de accionamiento de rodillo de trabajo se divide en sistemas principales y auxiliares de accionamiento. La unidad principal es el movimiento de rotación de los dos rodillos inferiores, y el accionamiento auxiliar es el movimiento horizontal del rodillo inferior y el movimiento hacia arriba y el rodillo superior hacia abajo. El movimiento hacia arriba y hacia abajo del rodillo superior se pueden mover de forma sincronizada o por separado.

sistema de accionamiento principal: Se utiliza la transmisión mecánica, a saber: roll-acoplamiento del motor-reductor-inferior.

sistema de accionamiento auxiliar:

(1) El movimiento horizontal del rodillo inferior es también de transmisión mecánica: motor-reductor de tornillo sin fin gusano engranaje de accionamiento de tuerca de cojinete de rodillos de transmisión inferior.

(2) El ascenso y caída del rodillo superior es una transmisión hidráulica: estación de bombeo - cilindro hidráulico - rodillo superior (o rodillo inferior) alojamiento de cojinete.

⒉ dispositivo de rodillos de apoyo:Durante el proceso de trabajo, el rodillo superior se presiona hacia abajo y el rodillo inferior se hace girar, de modo que la hoja es de forma continua doblada alrededor del rodillo superior, laminados de este modo el cilindro. En general, el rodillo superior de la máquina de pandeo tiene un diámetro grande y una buena rigidez, y el rodillo inferior tiene un diámetro pequeño y es rígido como el rodillo de arriba. Si la fuerza de presión del rodillo superior es grande cuando se enrolla la bobina, y la rigidez del rodillo inferior es insuficiente, el eje del rodillo se deforma durante el proceso de rodadura del cilindro para ser desviada, por lo que la curvatura de la parte intermedia del cilindro de enrollado se obtiene. El radio se hace grande para formar una forma de tambor cuando la anchura de la hoja es más grande o el diámetro del cilindro de laminado es pequeña. El más grave es la deformación del cuerpo del tambor. Para evitar la precisión del trabajo causada por la desviación del rodillo de trabajo, la calidad de la envoltura se ve afectada, y la máquina de pandeo está provisto de un dispositivo de rodillo de respaldo.

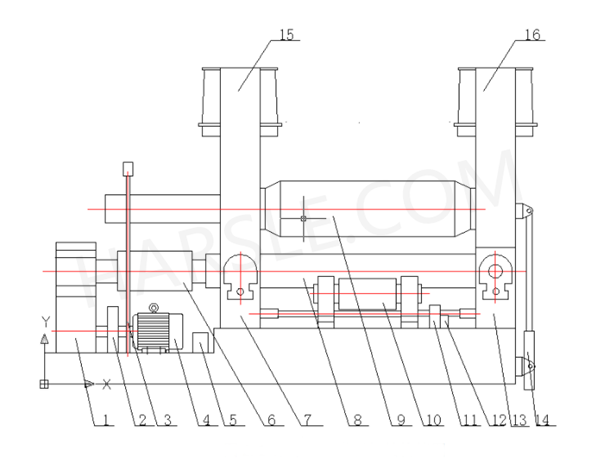

dispositivo 1.Reducer 2.Brake 3.Balancing 4.Main 5.Frequency motor varistor sensible 6.Universal conjunta 7.Left marco 8.Right bastidor de rodillos 9.Upper rodillo 10.Backup 11.Speed ​​reductor 12.Translation motor 13.Right enmarcar 14.Tipping cilindro cilindro lado 15.Fixed cilindro lado 16.Tipping

⒊mecanismo de vuelco:Para facilitar la descarga del cilindro roll-formado, de un mecanismo de dumping debe proporcionarse para hacer que el bastidor móvil derecho a ser propina y restablecer. El mecanismo de vuelco consiste en un eje de vuelco, un cilindro de dumping, y similares. El bastidor móvil derecho está montado con un rodamiento cónico que soporta el diámetro del eje de extremo derecho del rodillo superior. Antes de que el marco de la derecha se vuelca, la línea central del rodillo superior debe estar en el centro del equipo, y el rodillo superior también debe estar en la posición más alta. Cuando se descarga el material, el marco de la derecha y el cuerpo de soporte son accionados por una fuerza externa para girar alrededor del eje de pasador y la inclinación de 0 ° a 90 ° para lograr inflexión. Después de que el marco de la derecha se ha volcado, el cojinete cónico se desacopla del rodillo superior para facilitar la extracción de la pieza de trabajo desde el rodillo superior. El rodillo superior está soportado por el cilindro hidráulico en el momento de bobinado.

⒋ Dispositivo de equilibrado:Se proporciona el dispositivo de equilibrado para eliminar el cilindro de roll-formado después de la terminación del devanado. Cuando se anuló el bastidor de vuelco, debido a la acción del dispositivo de equilibrado, el rodillo superior lado vuelco está en un estado en voladizo, que adopta un tipo down-prensa, cuando el rodillo superior está en su lugar, se presiona el interruptor de accidente cerebrovascular, y el extremo izquierdo de los contactos de rodillos superiores el descenso del dispositivo de equilibrado. Bloquear, pulse el botón de imagen cambiante en este momento para voltear la carrera.

Sistema de control ⒌:Puesto que la condición de funcionamiento de la máquina de laminación se caracteriza por arranques frecuentes y de frenado con la carga, el principal mecanismo de movimiento debe establecer el sistema de frenado para reducir la inercia de transmisión y mejorar la precisión de movimiento y la suavidad del movimiento.

Adopta: en el motor de salida del freno hidráulico del motor principal, cuando se energiza el motor principal, el freno hidráulico se activa al mismo tiempo, de modo que se abre el freno hidráulico; cuando el motor principal pierde tensión, el freno hidráulico también pierde tensión, los contratos de freno, y el motor principal da salida a la realiza de eje un freno.

⒍ bastidor:La sección de bastidor consiste en una base, a la izquierda y bastidores mitad derecha. Las mitades de bastidor izquierda y derecha están soldadas, respectivamente, por miembros estructurales; la parte inferior del bastidor se fija en la base por medio de pernos y llaves planas. La base está soldada por placas de acero. Todas las soldaduras son recocidos para aliviar el estrés y evitar la deformación.
