Ampliar el cálculo de plataformas de tuberías comunes con formas especiales

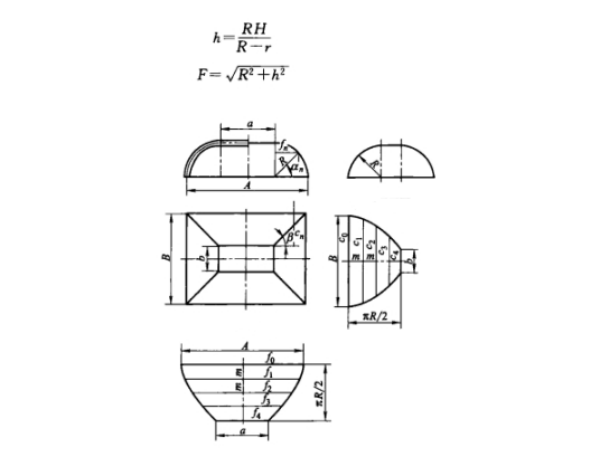

Ampliar cálculo de máscara curva rectangular

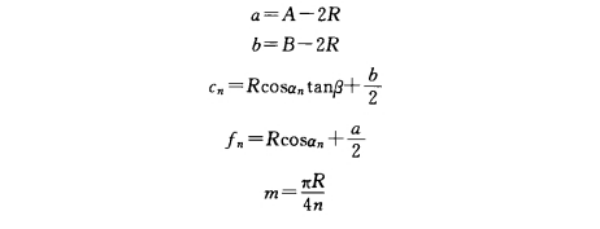

Como se muestra en la figura, la abertura inferior de la máscara curva rectangular es rectangular.Los paneles laterales izquierdo y derecho y los paneles delantero y trasero están compuestos por paneles de arco con radio R. Si se conocen las dimensiones A y B de la capa neutra de la abertura inferior y el radio R de la superficie del arco, el cálculo puede llevarse a cabo.La fórmula es:

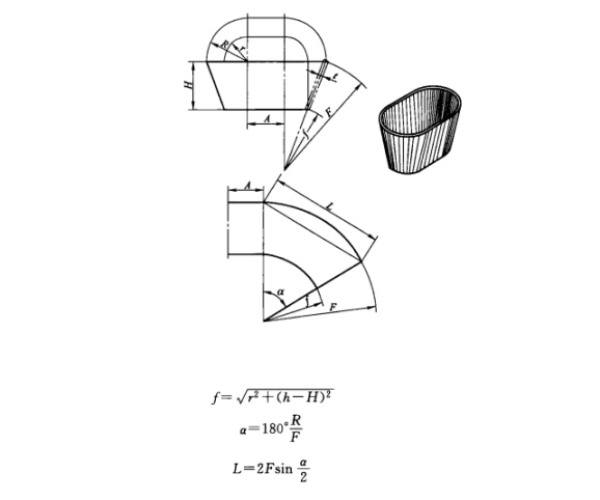

Cálculo de expansión de cono elíptico de diámetro variable

Como se muestra en la figura, el cono truncado de diámetro variable está compuesto por dos tubos troncocónicos de 1/2 derecha y placas verticales laterales.Las dimensiones conocidas son R, r, A y H. Calcule de acuerdo con el tamaño de la capa neutra y luego comience el cálculo. La fórmula es:

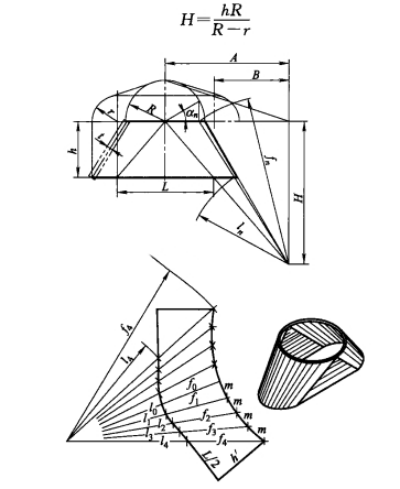

Cálculo de expansión de cúpula de cono truncado delgado

Como se muestra en la figura, el cono truncado delgado y abovedado está compuesto por un tubo cónico oblicuo y un plano triangular.Las dimensiones conocidas son R, r, h, t y L. La fórmula de cálculo de la expansión es:

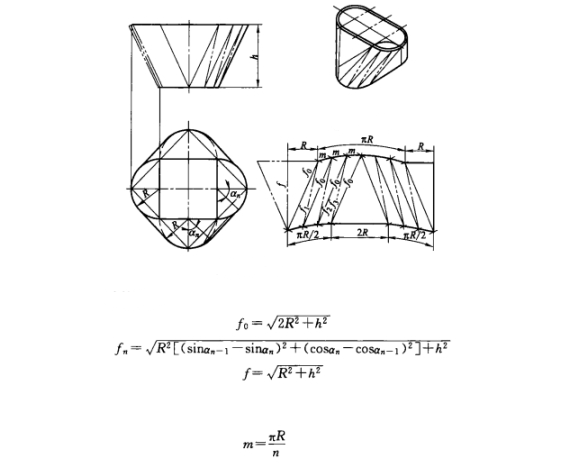

Cálculo de expansión del conmutador de ángulo recto oblongo

Como se muestra en la figura, es un conmutador rectangular con dimensiones conocidas R y h.

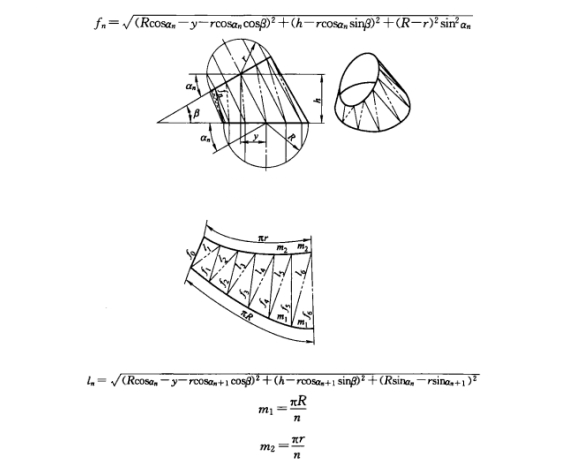

Cálculo de expansión de tuberías de conexión de diámetro variable en cualquier ángulo

Como se muestra en la figura, el tubo de conexión de diámetro variable en cualquier ángulo, comúnmente conocido como caballo inclinado, generalmente solo requiere los calibres superior e inferior y las dimensiones relacionadas en el sitio.No existen requisitos para la superficie curva del cuerpo de la tubería.No es un tubo cónico biselado ni un tubo cónico oblicuo.Por lo tanto, no se puede expandir utilizando los dos métodos de expansión de tubos anteriores.La línea de bobina (las líneas simples y las líneas de puntos conectadas de extremo a extremo) creada mediante el cálculo en este ejemplo no es una verdadera línea recta.Los valores calculados son generalmente aproximados, pero la diferencia es muy pequeña y no afecta la calidad del componente.Dados los radios R y r de las capas neutras superior e inferior, la distancia descentrada y y el ángulo de bisel del orificio superior 8, la fórmula de cálculo de la expansión es:

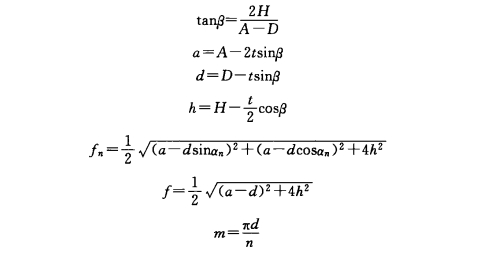

Cálculo de expansión de la plataforma de base cuadrada de cúpula

Como se muestra en la figura, el tubo de conexión inferior cuadrado del domo se compone de cuatro superficies cónicas oblicuas y cuatro planos triangulares.Las dimensiones conocidas son el diámetro exterior del círculo D, la abertura exterior cuadrada A, la altura H y el espesor de la placa t;las dimensiones expandidas son a, d, h, f, entonces la fórmula de cálculo de expansión es:

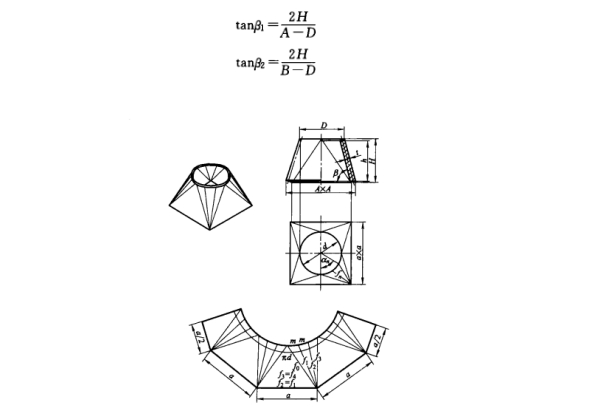

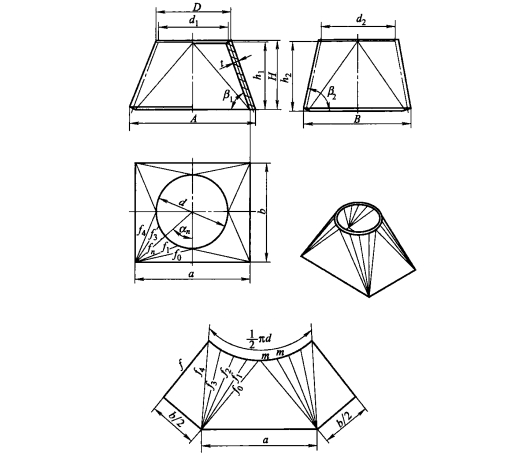

Cálculo de expansión de base rectangular de cúpula.

Como se muestra en la figura, la base rectangular de la cúpula se compone de cuatro superficies cónicas oblicuas congruentes y cuatro planos triangulares simétricos.Las dimensiones exteriores conocidas son A, D, H y el espesor de la placa t;las dimensiones expandidas son a, d, h., f, entonces la fórmula de cálculo de la expansión es:

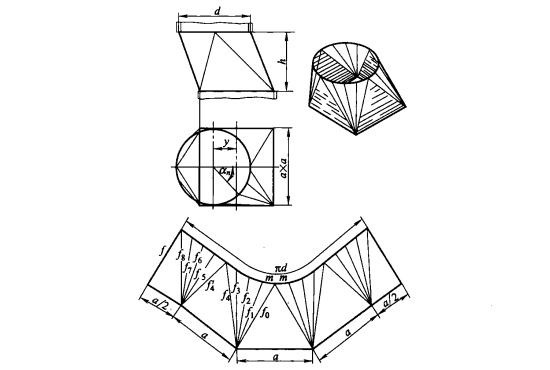

Cálculo de expansión de tubería de conexión de transición excéntrica de cuadrado redondo

Como se muestra en la figura, se conocen el diámetro del círculo superior, el tamaño del cuadrado inferior y la tubería de conexión de transición excéntrica igual.Las dimensiones conocidas son el diámetro medio d del círculo superior, la abertura interior a del cuadrado inferior, la altura h y la excentricidad y.La fórmula de cálculo es:

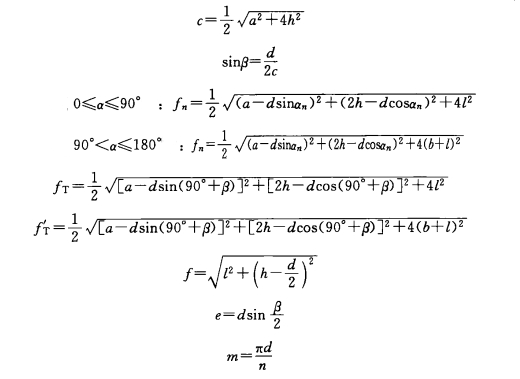

Cálculo de expansión de tuberías de conexión de transición redondas, rectangulares y en ángulo recto

El tubo de conexión de transición redondo rectangular en ángulo recto se compone de dos superficies cónicas oblicuas parciales cónicas diferentes y cuatro planos triangulares, con esquinas cuadradas como la parte superior del cono.Consulte la Figura 3-34.El Domo 6 es el punto de transición más alto.0 es el punto más bajo.Los puntos tangentes é y k (no en el diámetro horizontal del círculo) son los puntos divisorios entre superficies planas y curvas.La línea que conecta este punto y el punto de la esquina inferior es la línea divisoria entre superficies planas y curvas.Al desplegar la muestra, es necesario encontrar con precisión los puntos k y k', y no reemplazarlos con el punto final del diámetro 3. Las dimensiones conocidas en la figura son d, a, b, h y l.

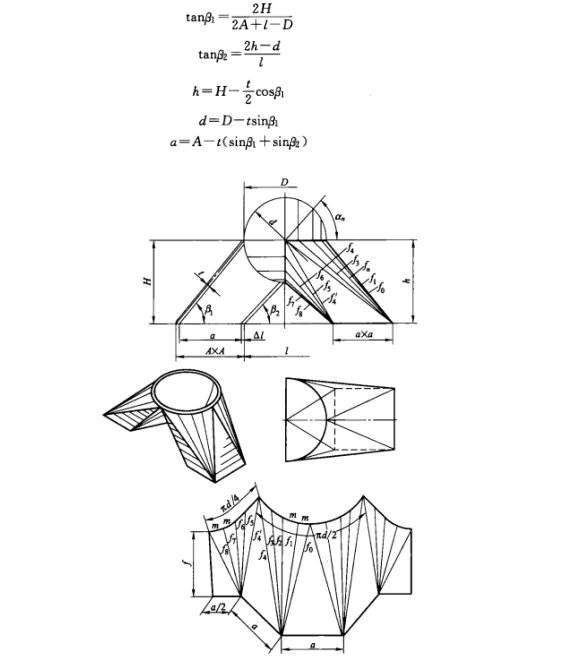

Cálculo de expansión de tubería en T con forma de pantalón y fondo cuadrado abovedado

Las dos patas del tubo en T con forma de pantalón y fondo cuadrado en forma de cúpula están unidas por líneas de círculo de cintura con R como radio, como se muestra en la Figura 3-35.Las dimensiones conocidas son la longitud del lado A de la abertura exterior cuadrada, el diámetro exterior D del círculo, el espesor de la placa t, la altura H y la distancia entre las dos patas l.Las dimensiones de la muestra expandida son a, d, h y f.

Fórmula de cálculo:
